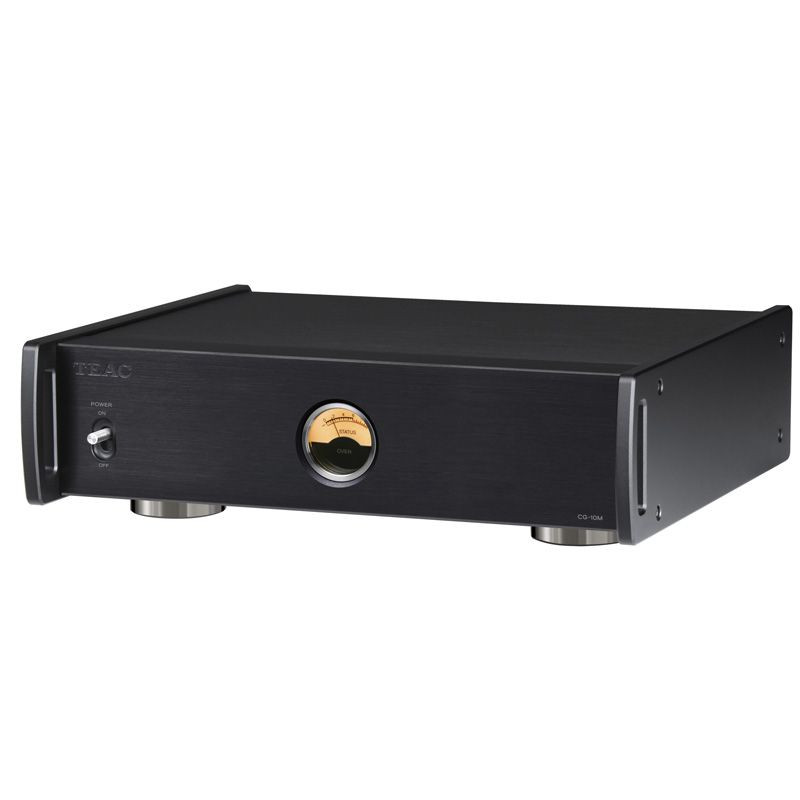

TEAC CG-10M-X/B MASTER CLOCK GENERATOR

TEAC CG-10M-X/BM AST ER CLOCK GENERATOR - майстер клок генератор

Основні особливості TEAC CG-10M-X/BM AST ER CLOCK GENERATOR:
- Фірмовий OCXO-модуль TEAC Reference.
- Найдосконаліший у своєму класі ультраточний тактовий генератор, що видає надточний тактовий сигнал 10 МГц з мінімально можливою похибкою в межах ±3 ppm за температурними параметрами та ±0.1 ppm за частотними параметрами.
- Чотири золочені вихідні роз'єми BNC.
- Цілком незалежні та ізольовані схеми.
- Удосконалені схеми буферного підсилювача та блоку живлення – для досягнення більш високого рівня якості звуку.
- Тороїдальний силовий трансформатор.
- Індикатор стану термокамери OCXO-модуля.
- Система Stressless Foot із трьома точковими опорами.
- Цільнометалеве шасі та компактний корпус.
- Напівплавна верхня панель.
- Варіанти сріблястого та чорного кольору, що ідеально поєднуються з квітами інших компонентів серії Reference 500.

Тактовий генератор
З метою подальшої оптимізації якості звуку, прецизійний майстер-клок з фірмовим OCXO-модулем TEAC Reference оновлений до версії "X".

Новий тактовий генератор CG-10M-X призначений, перш за все, для забезпечення високостабільним сигналом опорної частоти 10 МГц ЦАП мережних аудіоплеєрів та програвачів компакт-дисків Teac серії Reference 500, а отже, і створення умов для максимально якісного функціонування вашої аудіосистеми. У CG-10M-X кварцовий осцилятор, що є справжнім серцем надточного OCXO-модуля, поміщений у спеціальну термостатичну камеру – така конструкція нівелює перепади температури та до мінімально можливого рівня знижує відхилення частоти коливань. Робочий стан термокамери, а отже і OCXO-модуля можна проконтролювати за аналоговим індикатором, розташованим на передній панелі CG-10M-X.

Як модель версії X, оновлений майстер-клок отримав удосконалені схеми вихідного буферного підсилювача, джерела живлення та інших компонентів системи. Модель також виконана на шасі більш досконалої конструкції з напівплаваючою верхньою панеллю та опорами Stressless Foot, що також сприяє створенню більш вільного, природного та повного звучання. Крім того, чиста верхня панель без гвинтів надає новому CG-10M-X елегантності та вишуканості. Замовити цей майстер-клок можна в сріблястому або чорному кольорі, щоб з іншими компонентами серії Reference 500 виглядав органічно.

Нагороди
У світі HighEnd-аудіо тактовий генератор є ключовим компонентом якісної роботи цифрового аудіоплеєра та, відповідно, максимально якісного та точного звучання всієї аудіосистеми. найвищого рівня якості звуку.

Всі без винятку сучасні цифрові аудіосистеми мають внутрішні схеми синхронізації та цифрову обробку аудіосигналу виконують лише на основі тактового сигналу, що згенерував. Аналогічна проблема існує і для сигналу у форматі DSD, у якого по осі часу вагаються мегагерці частоти. І ефективно усуває цю проблему лише генератор тактового сигналу.

Референсний OCXO TEAC
Температура має величезний вплив на точність кварцового осцилятора, тому для генерації точного тактового сигналу необхідно утримувати температуру на ідеальному рівні і ефективно мінімізувати будь-які її зміни. Для цього CG-10M-X оснащений надточним OCXO-модулем. знижує відхилення частоти коливань.

Найдосконаліший у своєму класі ультраточний тактовий генератор
Завдяки досконалому TEAC Reference OCXO, на ЦАП та цифрові програвачі CG-10M-X видає надточний тактовий сигнал 10 МГц з мінімально можливою похибкою в межах ±3 ppm за температурними параметрами та в межах ±0.1 ppm за частотними параметрами. А унікальний серійний номер та фірмовий логотип TEAC Reference OCXO, вигравіруваний лазером на зовнішній поверхні кожного OCXC-модуля, свідчать, що під час виробничого процесу він успішно пройшов усі етапи жорсткої перевірки якості.

*ppm = 10-6, ppb = 10-9

Похибка за температурними параметрами – величина флуктуацій частоти, спричинена зміною температури.

Похибка за частотними параметрами реальна похибка частоти.

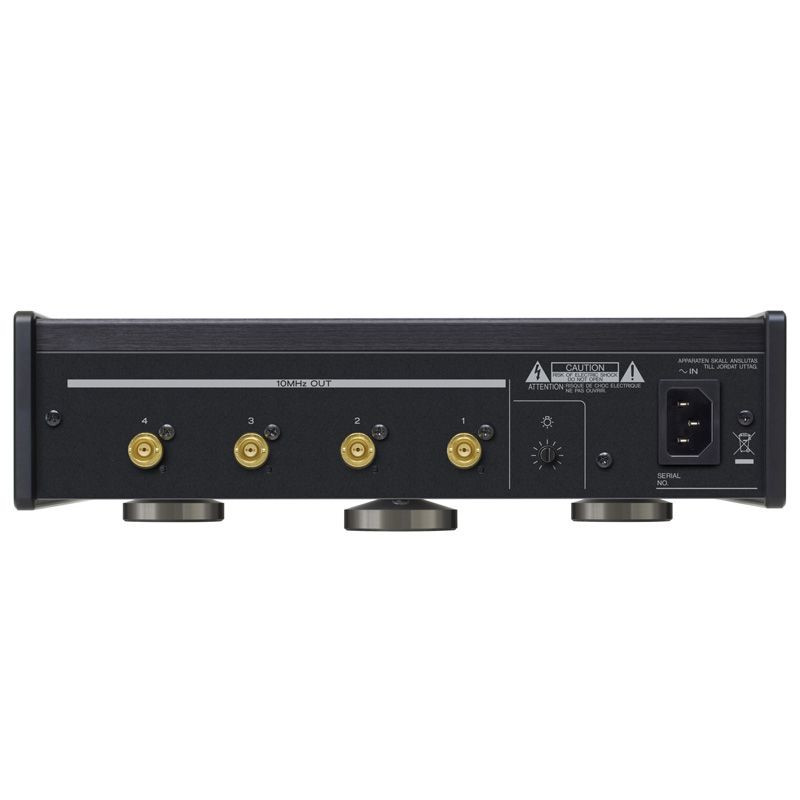

Чотири вихідні роз'єми BNC
Через чотири позолочені роз'єми BNC (50 Ом) CG-10M-X видає тактові сигнали на кілька пристроїв, оснащених входами для прийому зовнішнього синхросигналу з частотою 10 МГц. Одночасно до тактового генератора можна підключити до 4 таких пристроїв, зокрема ЦАП, мережевий плеєр і плеєр Super Audio CD/CD, цифровий транспорт.

Повністю незалежні та ізольовані схеми
Для гарантованого запобігання перехресним перешкодам при підключенні кількох пристроїв до роз'ємів BNC всі схеми CG-10M-X - від блока живлення до буферного підсилювача у вихідному каскаді - повністю ізольовані. Для запобігання погіршенню форми сигналу, коли згенерований тактовий сигнал використовується разом з кількома пристроями, кожна схема містить окремий буферний підсилювач. У версії "X" схеми буферного підсилювача та блоку живлення також удосконалені – для досягнення більш високого рівня якості звуку.

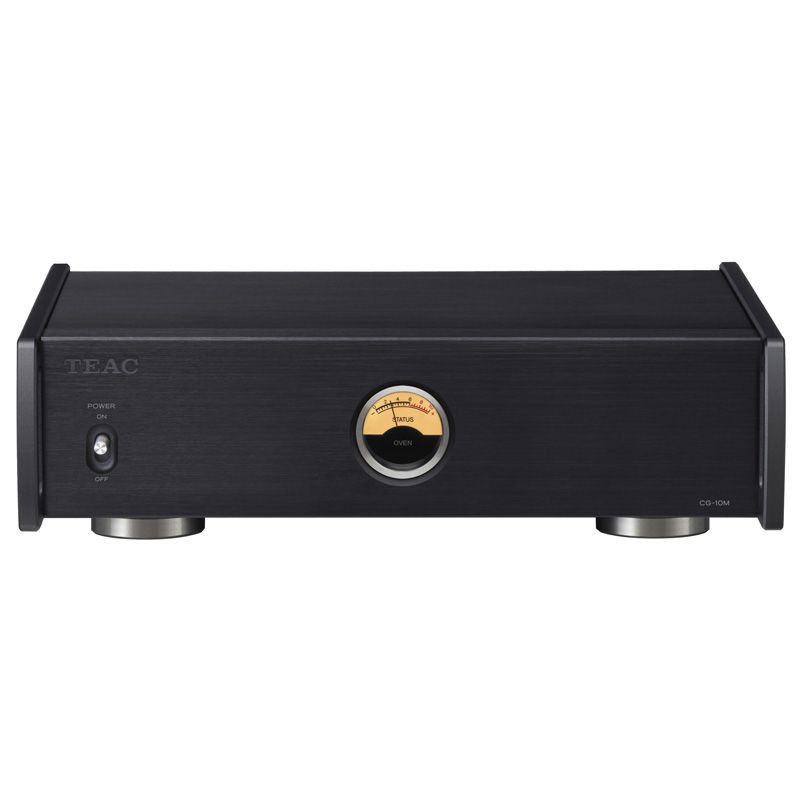

Індикатор стану термокамери OCXO-модуля
Як справжня фірмова ознака тактових генераторів Teac, він CG-10M-X також зручно розташований прямо на передній панелі і протягом роботи наочно демонструє рівень стабільності кварцового осцилятора. Коли термокамера розігрівається до температури, ідеальної для точної генерації тактових імпульсів, енергоспоживання системи знижується і індикатор показує нуль, сигналізуючи таким чином, що цифрова обробка підключеному пристрої контролюється надзвичайно точним тактовим сигналом 10 МГц.

Увага!
Стабільно працювати осцилятор починає приблизно через 2 хвилини після включення живлення, втім на оптимальний режим роботи виходить лише через 10 хвилин.

У моделі CG-10M-X індикатор стану термокамери має підсвітку з регулятором рівня яскравості (яким її можна прибрати повністю).

Тороїдальний силовий трансформатор
Він у CG-10M-X має значний запас потужності та забезпечує стабільний постійний струм, створюючи надійну основу для ефективної роботи тактового генератора та надточного вихідного сигналу.

Фірмова система Stressless Foot із трьома точковими опорами
Три ізольовані точкові опори фірмової конструкції Stressless Foot стабільно утримують корпус генератора і ефективно компенсують будь-які навіть мінімальні викривлення поверхні, на якій він встановлений. На відміну від звичайних, всі три опори Stressless Foot не прикріплені безпосередньо до шасі і не впливають на природні вібрації в ньому. Будь-які вібрації згасають майже природно, що сприяє створенню якісного звуку. Виконані опори з полірованої сталі, саме завдяки такій особливій конструкції та правильному кріпленню сприяють більш природному, відкритому та багатому звучанню, і більш точному сприйняттю джерел звуку краще, ніж звичайні опори із шипами.

Напівплаваюча верхня панель
Верхня панель CG-10M-X виконана з товстого алюмінію та має напівплавну будову. Тобто гвинтами вона не фіксується і тримається фактично лише своєю вагою на бічних панелях корпусу. Така конструкція кріплення верхньої панелі також суттєво сприяє більш відкритому та виразному звучанню. Плюс до цього, чиста верхня панель без гвинтів надає новому CG-10M-X елегантності та вишуканості.

Суцільнометалеве шасі та компактний корпус
Шасі Teac CG-10M-X повністю металеве, а весь корпус за площею майже як лист формату А4. Тому генератор дійсно компактний і за розмірами ідеально відповідає іншим компонентам серії Reference 500. А метал при цьому, по-перше, забезпечує високий рівень захисту системи від вібрації, а по-друге, найкраще підкреслює елегантність і технологічність.

Технічні характеристики TEAC CG-10M-X/BM AST ER CLOCK GENERATOR:
Тип: майстер клок генератор
Рознімання BNC × 4 (позолочені)
Частота дискретизації вихідного сигналу: 10 МГц
Вихідний опір: 50 Ом
Рівень вихідного сигналу: 0,5 В rms (синусоїда)
OCXO (кварцовий генератор):
Час стабілізації годинника: 2 хвилини
Частотно-температурні характеристики: у межах ±3ppb
Точність частоти: в межах ±0,1ppm (при постачанні нового)
Робоча потужність:
США/Канада: AC 120 В, 60 Гц
Великобританія/Європа: AC 220-240 В, 50 Гц
Потужність:
США/Канада: 15,4 Вт (розігрів), 10,0 Вт (стабільно)
Великобританія/Європа: 15,8 Вт (розігрів), 10,8 Вт (стабільно)
Габаритні розміри: 290 × 84,5 × 248,7 мм / 11,4” × 3,3” × 9,8” (Ш×В×Г)
Вага: 3,6 кг/7,9 фунта.
Робоча температура: від +5℃ до +35℃
Аксесуари, що входять до комплекту: Шнур живлення × 1, Накладки × 3, Посібник користувача (включаючи гарантійний талон)
