TEAC CG-10M-X/B MASTER CLOCK GENERATOR

TEAC CG-10M-X/B MASTER CLOCK GENERATOR - мастер клок генератор

Основные особенности TEAC CG-10M-X/B MASTER CLOCK GENERATOR:
- Фирменный OCXO-модуль TEAC Reference.
- Самый совершенный в своем классе ультраточный тактовый генератор, выдающий сверхточный тактовый сигнал 10 МГц с минимально возможной погрешностью в пределах ±3 ppm по температурным параметрам и ±0.1 ppm по частотным параметрам.
- Четыре золоченых выходных разъема BNC.
- Совершенно независимые и изолированные схемы.
- Усовершенствованные схемы буферного усилителя и блока питания – для достижения еще более высокого уровня качества звука.
- Тороидальный силовой трансформатор.
- Индикатор состояния термокамеры OCXO-модуля.
- Система Stressless Foot с тремя точечными сопротивлениями.
- Цельнометаллическое шасси и компактный корпус.
- Полуплавающая верхняя панель.
- Варианты серебристого и черного цвета, идеально сочетающиеся с цветами других компонентов серии Reference 500.

Тактовый генератор
В целях дальнейшей оптимизации качества звука прецизионный мастер-клок с фирменным OCXO-модулем TEAC Reference обновлен до версии "X".

Новый тактовый генератор CG-10M-X предназначен, прежде всего, для обеспечения высокостабильным сигналом опорной частоты 10 МГц ЦАП сетевых аудиоплееров и проигрывателей компакт-дисков Teac серии Reference 500, а следовательно и создания условий для максимально качественного функционирования вашей аудиосистемы. В CG-10M-X кварцевый осциллятор, являющийся настоящим сердцем сверхточного OCXO-модуля, помещен в специальную термостатическую камеру – такая конструкция нивелирует перепады температуры и до минимально возможного уровня снижает отклонение частоты колебаний. Рабочее состояние термокамеры, а следовательно, и OCXO-модуля можно проконтролировать за аналоговым индикатором, расположенным на передней панели CG-10M-X.

Как модель версии X обновленный мастер-клок получил усовершенствованные схемы выходного буферного усилителя, источника питания и других компонентов системы. Модель также выполнена на шасси более совершенной конструкции с полуплавающей верхней панелью и сопротивлениями Stressless Foot, что также способствует созданию более свободного, естественного и полного звучания. Кроме того, чистая верхняя панель без винтов придает новому CG-10M-X элегантность и изысканность. Заказать этот мастер-клок можно в серебристом или черном цвете, чтобы с другими компонентами серии Reference 500 он выглядел наиболее органично.

Награды
В мире HighEnd-аудио тактовый генератор является ключевым компонентом качественной работы цифрового аудиоплеера и, соответственно, максимально качественного и точного звучания всей аудиосистемы. высочайшего уровня качества звука.

Все без исключения современные цифровые аудиосистемы имеют внутренние схемы синхронизации и цифровую обработку аудиосигнала выполняют только на основе сгенерированного тактового сигнала. Аналогичная проблема существует и для сигнала в формате DSD, у которого по оси времени колеблются мегагерцы частоты. И эффективно устраняет эту проблему только генератор тактового сигнала.

Референсный OCXO TEAC
Температура имеет огромное влияние на точность кварцевого осциллятора, поэтому для генерации точного тактового сигнала необходимо удерживать температуру на идеальном уровне и эффективно минимизировать любые ее изменения. Для этого CG-10M-X оснащен сверхточным OCXO-модулем. В нем кварцевый осциллятор помещен в специальную термостатическую камеру, что нивелирует перепады температуры и до минимально возможного уровня снижает отклонение частоты колебаний.

Самый совершенный в своем классе ультраточный тактовый генератор
Благодаря совершенному TEAC Reference OCXO, на ЦАП и цифровые проигрыватели CG-10M-X выдает сверхточный тактовый сигнал 10 МГц с минимально возможной погрешностью в пределах ±3 ppm по температурным параметрам и в пределах ±0.1 ppm по частотным параметрам. А уникальный серийный номер и фирменный логотип TEAC Reference OCXO, выгравированный лазером на наружной поверхности каждого OCXC-модуля, свидетельствуют, что он во время производственного процесса успешно прошел все этапы жесткой проверки качества.

*ppm = 10–6, ppb=10–9

Погрешность по температурным параметрам – величина флуктуаций частоты, вызванная изменением температуры.

Погрешность по частотным параметрам – реальная погрешность частоты.

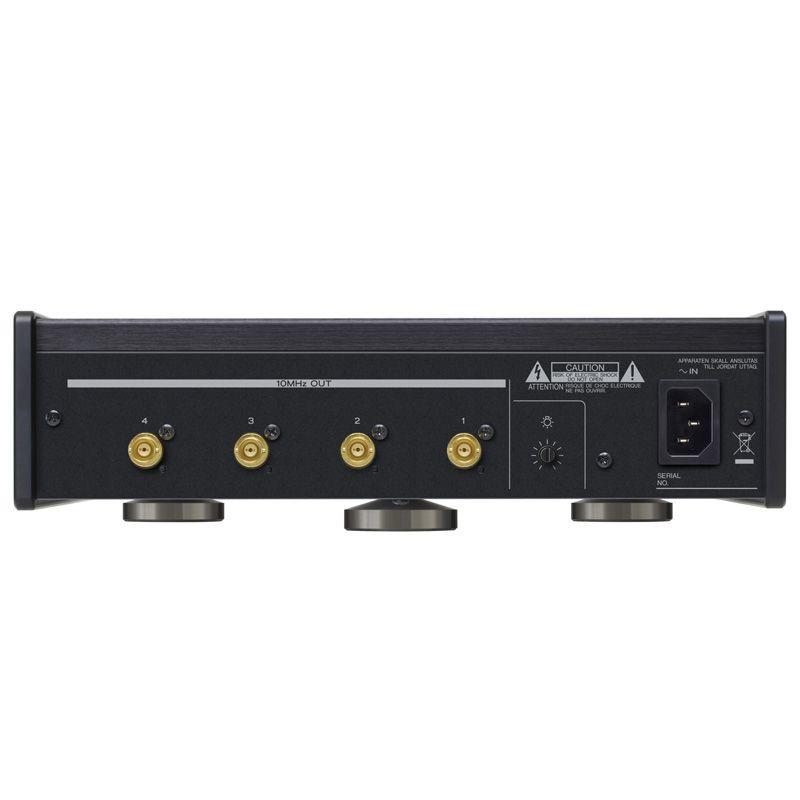

Четыре выходных разъема BNC
Через четыре позолоченных разъема BNC (50 Ом) CG-10M-X выдает тактовые сигналы на несколько устройств, оснащенных входами для приема внешнего синхросигнала с частотой 10 МГц. Одновременно к тактовому генератору подключить можно до 4 таких устройств, в частности ЦАП, сетевой плеер и плеер Super Audio CD/CD, цифровой транспорт.

Полностью независимые и изолированные схемы
Для гарантированного предотвращения перекрестных помех при подключении нескольких устройств к разъемам BNC все схемы CG-10M-X - от блока питания до буферного усилителя в выходном каскаде - полностью изолированы. Для предотвращения ухудшения формы сигнала, когда сгенерированный тактовый сигнал используется совместно несколькими устройствами, каждая схема содержит отдельный буферный усилитель. В версии "X" схемы буферного усилителя и блока питания также усовершенствованы – для достижения еще более высокого уровня качества звука.

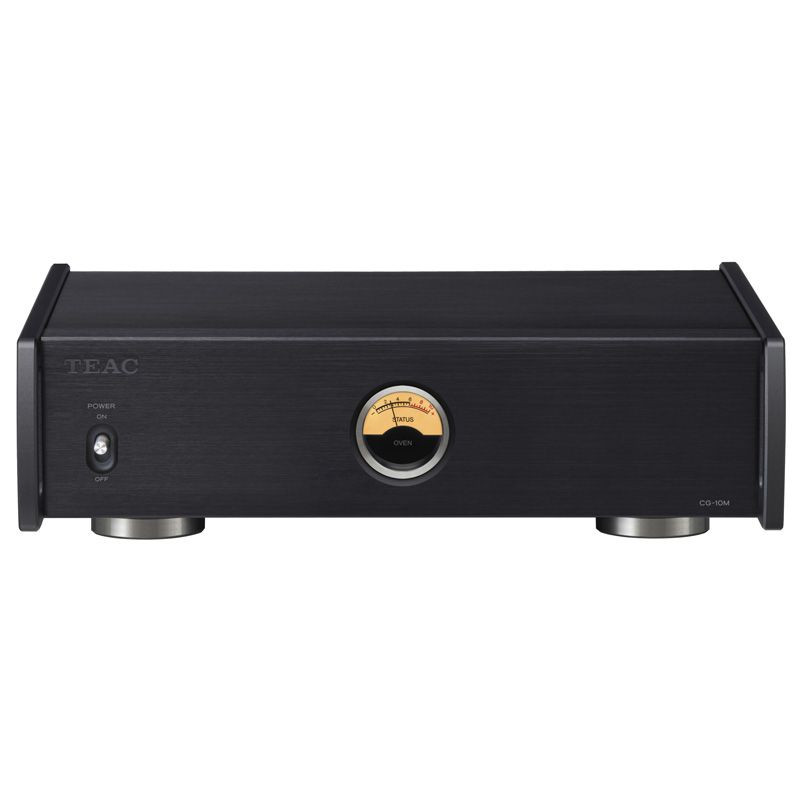

Индикатор состояния термокамеры OCXO-модуля
Как настоящий фирменный признак тактовых генераторов Teac, он в CG-10M-X также удобно расположен прямо на передней панели и на протяжении работы наглядно демонстрирует уровень стабильности кварцевого осциллятора. Когда термокамера разогревается до температуры, идеальной для точной генерации тактовых импульсов, энергопотребление системы снижается и индикатор показывает ноль, сигнализируя таким образом, что цифровая обработка на подключенном устройстве контролируется чрезвычайно точным тактовым сигналом 10 МГц.

Внимание!
Стабильно работать осциллятор начинает примерно через 2 минуты после включения питания, впрочем, на оптимальный режим работы выходит только через 10 минут.

У моделі CG-10M-X індикатор стану термокамери має підсвітку з регулятором рівня яскравості (котрим її можна прибрати повністю).

Тороидальный силовой трансформатор
Он у CG-10M-X имеет значительный запас мощности и снабжает стабильный постоянный ток, создавая надежную основу для эффективной работы тактового генератора и сверхточного выходного сигнала.

Фирменная система Stressless Foot с тремя точечными сопротивлениями
Три изолированных точечных сопротивления фирменной конструкции Stressless Foot стабильно удерживают корпус генератора и эффективно компенсируют любые даже минимальные искривления поверхности, на которой он установлен. В отличие от обычных, все три опоры Stressless Foot не прикреплены непосредственно к шасси и никак не влияют на естественные вибрации в нем. Любые вибрации угасают почти естественно, что способствует созданию высококачественного звука. Выполненные опоры из полированной стали, именно благодаря такой особой конструкции и правильному креплению способствуют более естественному, открытому и богатому звучанию, и более точному восприятию источников звука лучше, чем обычные опоры с шипами.

Полуплавающая верхняя панель
Верхняя панель CG-10M-X выполнена из толстого алюминия и имеет полуплавающее строение. То есть винтами она не фиксируется и держится фактически только своим весом на боковых панелях корпуса. Такая конструкция крепежа верхней панели также существенно способствует более открытому и выразительному звучанию. Плюс к этому, чистая верхняя панель без винтов придает новому CG-10M-X элегантность и изысканность.

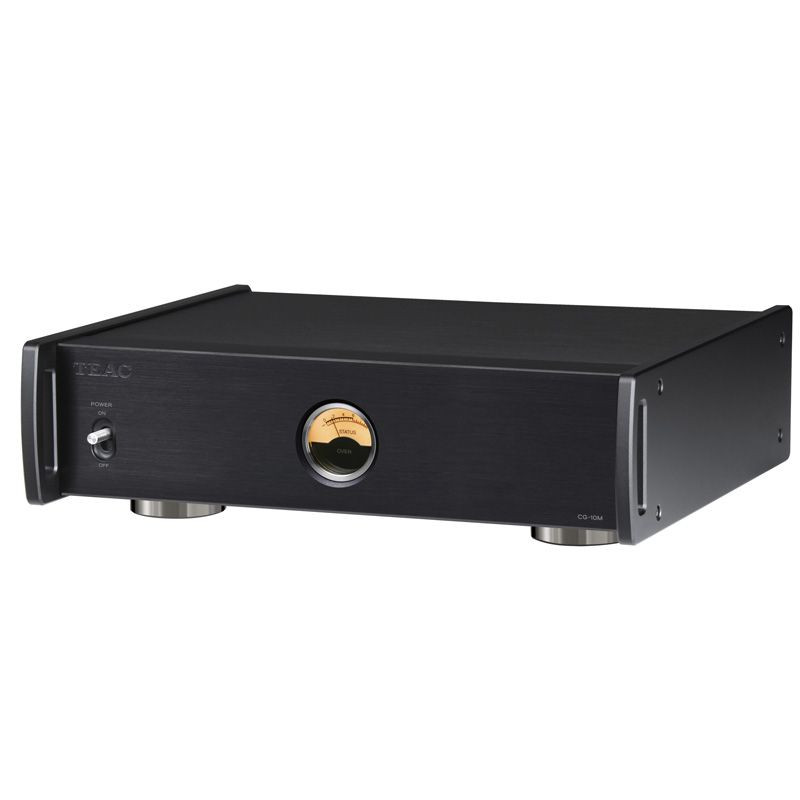

Цельнометаллическое шасси и компактный корпус
Шасси Teac CG-10M-X полностью металлическое, а весь корпус по площади почти как лист формата А4. Поэтому генератор действительно компактен и по размерам идеально соответствует другим компонентам серии Reference 500. А металл при этом, во-первых, обеспечивает высокий уровень защиты системы от вибрации, а во-вторых, наилучшим образом подчеркивает элегантность и технологическое совершенство модели.

Технические характеристики TEAC CG-10M-X/B MASTER CLOCK GENERATOR:
Тип: мастер клок генератор
Разъемы BNC × 4 (позолоченные)
Частота дискретизации выходного сигнала: 10 МГц
Выходное сопротивление: 50 Ом
Уровень выходного сигнала: 0,5 В rms (синусоида)
OCXO (кварцевый генератор):
Время стабилизации часов: 2 минуты
Частотно-температурные характеристики: в пределах ±3ppb
Точность частоты: в пределах ±0,1ppm (при поставке нового)
Рабочая мощность:
США/Канада: AC 120 В, 60 Гц
Великобритания/Европа: AC 220-240 В, 50 Гц
Потребляемая мощность:
США/Канада: 15,4 Вт (разогрев), 10,0 Вт (стабильно)
Великобритания/Европа: 15,8 Вт (разогрев), 10,8 Вт (стабильно)
Габаритные размеры: 290 × 84,5 × 248,7 мм / 11,4” × 3,3” × 9,8” (Ш×В×Г)
Вес: 3,6 кг / 7,9 фунта.
Рабочая температура: от +5℃ до +35℃
Входящие в комплект аксессуары: Шнур питания × 1, Накладки × 3, Руководство пользователя (включая гарантийный талон)
