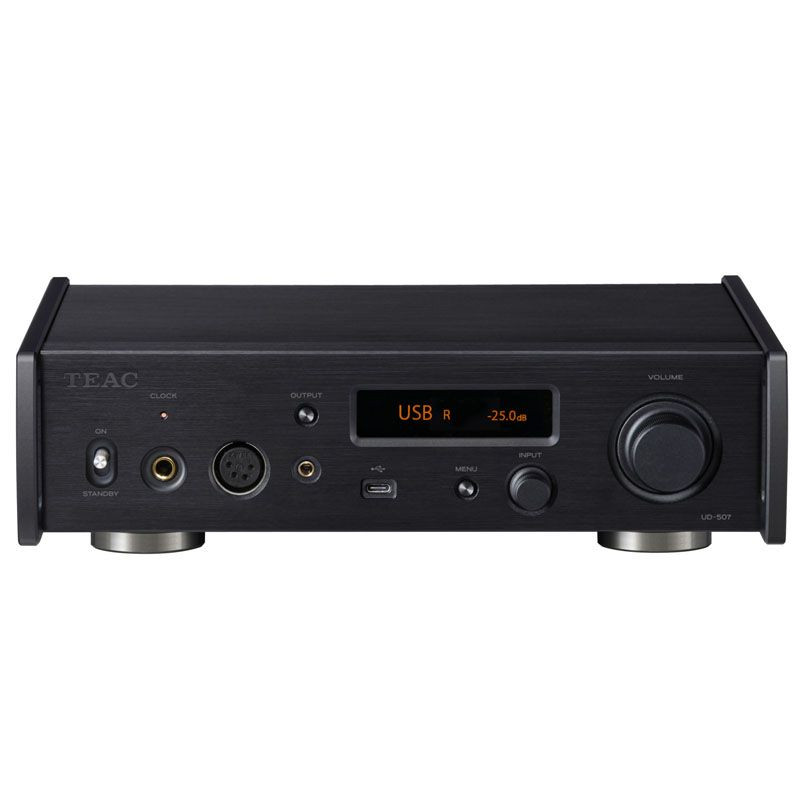

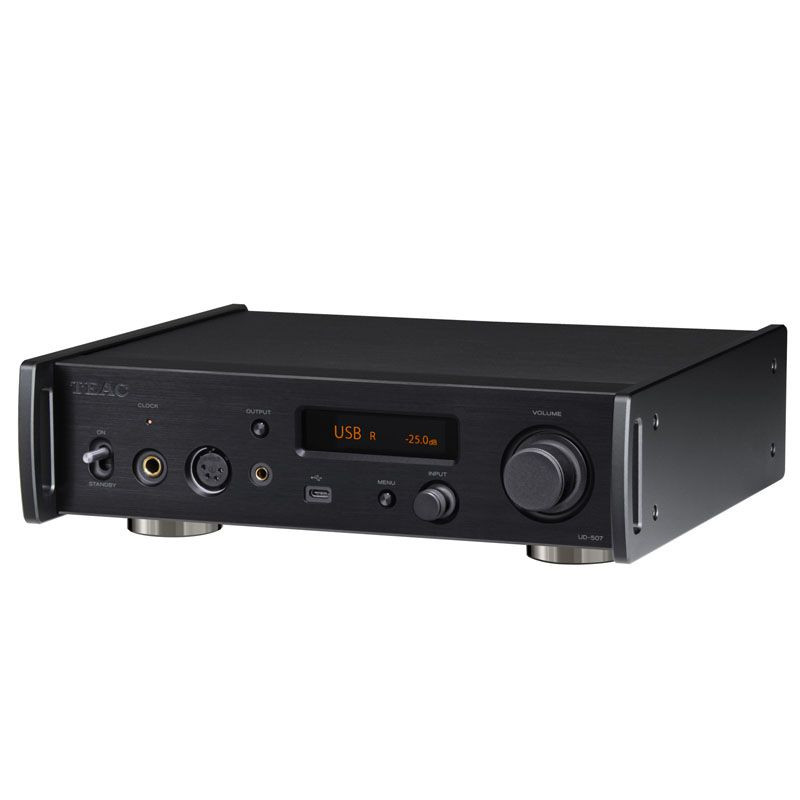

TEAC UD-507-B

TEAC UD-507-B - ЦАП та підсилювач для навушників

Основні особливості TEAC UD-507-B:
- Високоефективний ЦАП Delta-Sigma на дискретних елементах;
- повністю балансний підсилювач для навушників;
- високоякісний аналоговий підсилювач з кількома аналоговими та цифровими входами;
- архітектура типу "подвійне моно" від входу до виходу та з ідеальним поділом каналів;
- відтворення аудіо з якістю 22.5 МГц DSD та 384 кГц/32-біт PCM у режимі USB ЦАП;
- підсилювач з 5 цифровими входами (USB Type-B на задній панелі, USB Type-C на передній панелі, коаксіальний, оптичний, Bluetooth) та двома аналоговими входами (RCA та XLR);
- Повне декодування MQA з підтримкою всіх цифрових входів (крім Bluetooth);
- функція перетворення, що підвищується (підвищення частоти дискретизації в 2/4/8 разів) на основі технології RDOT-NEO;
- Bluetooth-приймач з підтримкою LDAC, aptX HD та інших HiRes-кодеків;
- удосконалені буферні схеми TEAC -HCLD2 з струмовим виходом;
- аналогові схеми HiRes-підсилювача з використанням технології TEAC -QVCS.

Новий підсилювач та підсилювач для навушників Teac UD-507, оснащений фірмовим дискретним ЦАП TRDD 5 з USB-інтерфейсом, розроблений з метою максимального задоволення запитів найвибагливіших меломанів. точною локалізацією, коли навіть старі улюблені треки починають звучати по-новому.

TRDD 5: фірмовий референсний ЦАП на дискретних елементах
Всі отримані цифрові сигнали обробляє FPGA з роздільною здатністю 64 біта і швидкістю 512 Fs, перетворюючи їх на аналоговий сигнал за допомогою 16 елементів ЦАП на канал (кожен елемент являє собою пару логічних схем з фільтрами низьких).

При цьому сигнал DSD обробляється безпосередньо, а сигнал PCM дельта-сигма-модулятор спочатку перетворює на 1-бітний і тільки потім - на високоякісний аналоговий. Через USB UD-507 відтворює 22.5 МГц DSD та 384 кГц/32 біт PCM. Крім того, можна вибирати один із двох режимів перетворення: багаторівневий (багатобітний) дельта-сигма або 1-бітний дельта-сигма.

Два кварцові генератори на 44.1 кГц і 48 кГц і вхід для зовнішнього генератора на 10 МГц
TEAC UD-507 підтримує асинхронний інтерфейс USB. Він контролює передачу даних PCM і DSD шляхом синхронізації тактової частоти, але не з галасливим і нестабільним годинником комп'ютера, а згенерованої вбудованим високоточним генератором на кварцових кристалах самого підсилювача.

Більш того, таких високоточних кварцових генераторів аудіокласу з наднизьким рівнем фазового шуму у цієї моделі відразу два. Teac UD-507 створює спеціальні тактові імпульси двох типів, 44.1 кГц та 48 кГц, завдяки чому знижується до мінімуму вплив джиттера на якість звучання та значно підвищується якість та точність відтворення оригінального аудіо. Крім того, UD-507 має вхід для підключення зовнішнього генератора тактового на 10 МГц, здатного забезпечити ще більш високу якість відтворення музики.

Схема подвійного моно
У нового Teac UD-507 секція цифро-аналогового перетворювача виконана незалежно від лівого та правого каналів, і вихідний аналоговий каскад реалізований за схемою подвійного моно.

Така схема, в якій кожен із каналів повністю монофонічний, ефективно запобігає утворенню інтерференції між лівим та правим сигналами та забезпечує якісний поділ каналів. Тому Teac UD-507 відтворює дуже багатий і чистий звук, створює напрочуд об'ємну звукову сцену зі справжнім тривимірним звучанням.

Повністю балансна передача сигналу
Повністю балансна передача аналогових вихідних сигналів лівого та правого каналів від D/A перетворення до кінцевого вихідного каскаду істотно сприяє оптимізації співвідношення сигнал/шум та створення розширеного динамічного діапазону. Сигнал виходить дуже чистим, а в звучанні повною мірою зберігаються характерні для аудіоджерел високого дозволу легкість та піднесеність.

Два великі трансформатори з тороїдальними сердечниками
UD-507 оснащений двома потужними трансформаторами з тороїдальними сердечниками – по одному для систем живлення аналогової (включаючи аналогову компоненту ЦАП) та цифрової схем.

Такий поділ джерел живлення аналогової та цифрової секцій дозволяє запобігти виникненню взаємних перешкод між ними та суттєво підвищує якість аналогового сигналу. А схема без зворотного зв'язку у системі живлення аналогової секції значно розширює аудіопотенціал усієї системи.

Підсилювач з аналоговим регулятором гучності – 4 цифрові та 2 лінійні входи (RCA/XLR)
Teac UD-507 – це не тільки USB ЦАП з двома наборами коаксіальних та оптичних цифрових входів, але й високоякісний аналоговий підсилювач із додатковим набором аналогових аудіовходів через роз'єми RCA та XLR, до яких можна просто підключити будь-яке із звичайних джерел звуку.

Фірмова система регулювання гучності на базі підсилювача із змінним коефіцієнтом посилення TEAC -QVCS (Quad Volume Control System) складається з чотирьох незалежних схем для лівого, правого, плюсового та мінусового сигналів (L+, L−, R+ та R−). Таке рішення до необхідного мінімуму скорочує маршрут аудіосигналу і, таким чином, суттєво підвищує його якість (зменшуючи втрати по всьому шляху), а також дозволяє регулювати рівень гучності з надзвичайно малим кроком, всього 0.5 дБ. Отже без проблем можна налаштувати оптимальну гучність звучання як у навушниках, і на виході аудіосистеми.

Удосконалені буферні схеми TEAC -HCLD2 з струмовим виходом
Teac UD-507 оснащений новими TEAC -HCLD2, які є наступними, ще досконалішими версіями фірмових буферних схем TEAC -HCLD ( TEAC High Current Line Driver), і виробляють струм ефективніше, що вкрай важливо для аналогового виведення.

Для кожного каналу передбачені дві схеми – для плюсового та мінусового сигналів – з алмазними буферними підсилювачами, які видають високі струми та задіяні як лінійні драйвери. Передача диференційна для балансного виходу та паралельна – для небалансного. А підвищення потужності вихідних струмів дозволяє зберегти насамперед якість і всю початкову динамічність аудіосигналу.

Підсилювач для навушників з 4-контактним роз'ємом XLR та Pentaconn та з перемикачем режимів балансного та активного заземлення
У підсилювачі для навушників Teac UD-507 використовується чотири буферні схеми - по одній для лівої, правої, плюсової та мінусової ланцюгів - які дозволяють підключати до нього навушники з балансним входом. До того ж, коли підсилювачі підключені паралельно, навіть на небалансні навушники дають значно потужніший вихід, ніж звичайні односторонні аудіопідсилювачі. Тому UD-507 так легко розкриває потенціал різних навушників, у тому числі і ексклюзивних моделей з імпедансом до 600 Ом.

Так зване "активне заземлення" - це спосіб передачі, в базу якого покладено принцип балансного з'єднання з примусовим утриманням рівня "нуль" методом підключення роз'єму COLD до "землі" через схему посилення. Таким чином, не тільки створюється майже ідеальне заземлення (без непоправних недоліків звичайної схеми), а й суттєво знижується рівень фонових шумів джерел живлення. Тому й тиша у звучанні стає ще глибшою та справжнішою, коли можна добре чути кожне подих виконавця та повною мірою відчувати звукову текстуру музичної композиції.

Повне декодування MQA із підтримкою цифрових входів
MQA (Master Quality Authenticated) – це, як відомо, сучасний аудіокодек, що забезпечує якість відтворення рівня студійного майстер-запису. Teac UD-507 має власний декодер MQA, він контролює сигнал після D/A-перетворення з точністю до 5 мс і гарантує, що аналоговий сигнал за рівнем якості тотожний оригінальному запису. А значним зменшенням "розмивання звуку" (що виникає або коли звук починається раптово, або коли відбуваються екстремальні перепади звукового тиску) помітно посилюється ефект звучання, який його слух сприймає, як оригінальне.

Повний же MQA-декодер означає, що Teac UD-507 "розуміє" (декодує) не тільки аудіофайли з інтернету, але і дані, що надходять на його цифрові входи, у форматі MQA. Наприклад, MQA з CD-плеєра, підключеного безпосередньо до цього підсилювача.

Перетворення із підвищенням частоти
Функція так званого перетворення, що підвищується, на основі технології RDOT-NEO (Refined Digital Output Technology NEO) плавно посилює цифровий аудіосигнал у форматі PCM і підвищує частоту дискретизації в 2, 4 або 8 разів (максимум до 384 кГц).

Технологія RDOT, в якій застосований аналогічний метод інтерполяції з використанням "нечіткої логіки", спеціально оптимізована для покращення відтворення частот у діапазоні вище 20 кГц, які найчастіше губляться під час кодування цифрового сигналу у стандарті 44.1 кГц/48 кГц. На основі відповідної інформації система фактично генерує аналогічні дані, у тому числі міжтактові, створюючи сигнали із частотами понад 20 кГц.

Bluetooth-приймач підтримує LDAC, aptX HD та інші формати передачі бездротового сигналу високої роздільної здатності
Крім аудіокодеків LDAC і LHDC, які передають дані з якістю, тобто роздільною здатністю, яка вважається високою (96 кГц/24 біт), Bluetooth-приймач підсилювача підтримує також кодек Qualcomm aptX HD, який передає дані з роздільною здатністю 48 кГц/2.

Ну і звичайно, AAC, Qualcomm aptX, SBC та інші популярні кодеки система теж підтримує. Отже, транслювати на Teac UD-507 музику можна в бездротовому режимі прямо зі смартфона або цифрового аудіоплеєра і насолоджуватися її дійсно якісним і деталізованим звучанням. Функція Multi-Point дозволяє одночасно підключати до підсилювача відразу два бездротові аудіопристрої та швидко перемикатися між ними під час прослуховування музики.

Технологія передачі даних Bulk Pet
Процес передачі великого обсягу цифрових даних високої роздільної здатності через кабель USB, як відомо, може супроводжуватися значним навантаженням як на комп'ютер, який їх відправляє, так і на USB ЦАП, що приймає.

Однак Teac UD-507 це не стосується. Модель оснащена системою Bulk Pet, яка автоматично підтримує однаковий об'єм та стабільну швидкість передачі даних по кабелю USB, а також вирівнює навантаження на обидві системи, що сприяє підвищенню швидкості та стабільності відправлення/отримання даних. До того ж в налаштуваннях можна попередньо вибрати режим передачі (а їх цілих чотири), в якому комп'ютер дані USB передає без перевантаження, а отже, і без втрат в якості звучання.

Ефективний захист від вібрацій
У Teac UD-507 трансформатори хоч і встановлені на нижній панелі, проте надійно ізольовані від її поверхні складними вібропоглинаючими кріпленнями.

Остаточна вібрація ефективно поглинається верхньою металевою панеллю корпусу, що має товщину 2.8 мм, і нижніми точковими опорами з інноваційними механізмами віброзахисними TEAC Stressless Feet v2, які прикріплені до нижньої панелі корпусу з точно розрахованим допуском.

Фірмовий TEAC HR Audio Player - аудіо з якістю 22.5 МГц DSD на Windows ПК та на Mac
Плеєр безкоштовний, встановлюється кількома кліками за якісь секунди - і ось ваш Windows-комп або Mac вже відтворює звук високої роздільної здатності 22.5 МГц DSD та 384 кГц/32-біт PCM.

Програма адаптована до застосування з моделлю Teac UD-507, тому всіляких помилок з налаштуванням підключення по USB, зокрема проблем типу "комп'ютер ЦАП розпізнав, але звук чогось не виводить" або "на виході звук перетворюється зі зниженням дозволу" на TEAC HR Audio Player просто не буває.

Технічні характеристики TEAC UD-507-B:
Тип: ЦАП та підсилювач для навушників
Вбудований ЦАП: так
Вихідна потужність, Вт: 1.2
Потужність, Вт: 1.2
Мікросхема ЦАП: R2R
Підсилювач: так
Рознімання входу: XLR, RCA, Coaxial, BNC, Optical, USB-B, USB-C
Роз'єми виходу: XLR, RCA
Пульт ДК: так
Вихід для навушників: 3.5mm jack, 4.4mm jack, XLR
Розрядність ЦАП, біт: 32
Підтримка DSD: так
Підключення до комп'ютера через USB: так
Схемотехніка: дискретний
Форм-фактор: стаціонарний
Версія Bluetooth: 4.2
Матеріал: алюміній
Висота, мм: 85
Глибина, мм: 249
Ширина, мм: 290
Вага, кг: 4,9

Підтримувані формати:
USB-вхід:
PCM: 16/24/32 біт, 44.1k/48k/88.2k/96k/176.4k/192k/352.8k/384k Гц
DSD: 2.8M/5.6M/11.2M/22.5M Гц
Коаксіальний цифровий вхід:
PCM: 16/24 біт, 32k/44.1k/48k/88.2k/96k/176.4k/192k Гц
DSD: 2.8МГц (підтримується у форматі 176.4kHz/24-bit DoP)
Оптичний цифровий вхід:
PCM: 16/24 біт, 32k/44.1k/48k/88.2k/96k/176.4k/192k Гц
DSD: 2.8МГц (підтримується у форматі 176.4kHz/24-bit DoP)
DAC-секція:
USB DAC: Власний дискретний DAC TRDD5
Апскейлінг: До 384kHz/32-біт PCM, 22.5MHz DSD

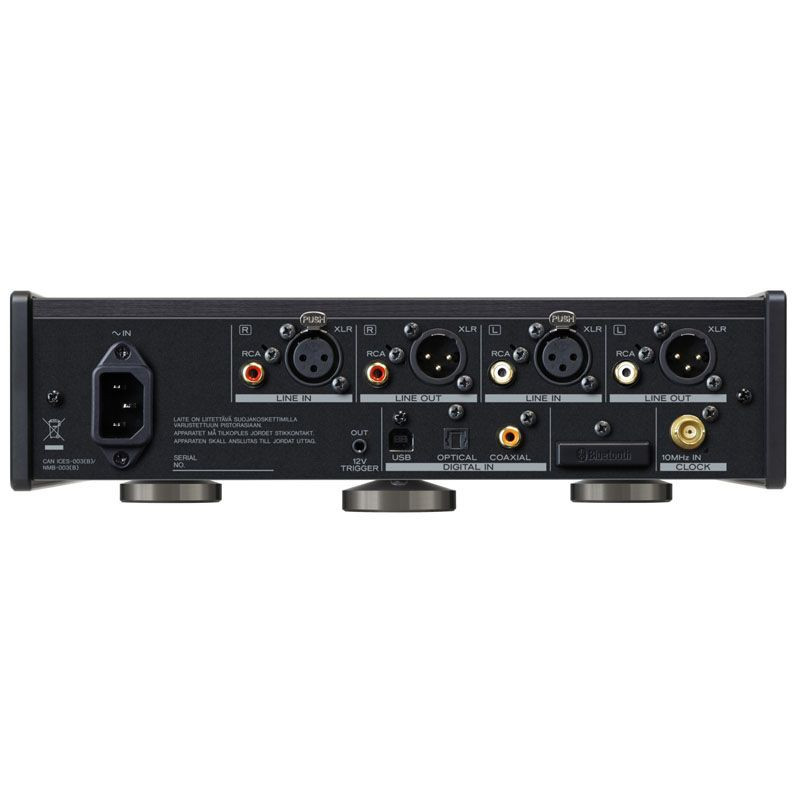

Аудіовходи:
USB: USB Type-C×1, USB Type-B×1
Версія USB: 2.0
Режим передачі: Асинхронний, Bulk Pet
Сумісне програмне забезпечення: TEAC HR Audio Player (Windows, Macintosh)
Коаксіальний цифровий (задній): RCA × 1 (позолочений)
Рівень входу: 0.5Vp-p
Опір входу: 75Ω
Оптичний цифровий (задній): TOS-link × 1
Рівень входу: -24.0 до -14.5dBm пік
Аналогові входи:
Балансний: XLR × 1 пара (позолочені)
Опір входу: 50kΩ
Чутливість входу: 5Vrms
Небалансний: RCA × 1 пара (позолочені)
Опір входу: 24kΩ
Чутливість входу: 2.5Vrms
Bluetooth®:
Версія: 4.2
Клас виходу: Клас 2 (дальність до 10 м)
Профілі: A2DP, AVRCP
Захист контенту: SCMS-T
Кодеки: LDAC, LHDC, Qualcomm HD, aptX, AAC, SBC
Підключені пристрої: До 8
Аудіовиходи:
Балансний: XLR × 1 пара (позолочені)
Максимальний рівень: 1kHz, повна шкала, 10kΩ
Небалансний: RCA × 1 пара (позолочені)
Виходи для навушників:
Роз'єм 1: 1/4” (6.3 мм) TRS стерео
Роз'єм 2: XLR 4pin
Роз'єм 3: 4.4 мм 5-полюсний Pentaconn
Секція годинника:
Зовнішній вхід тактового сигналу: BNC (позолочений), 10MHz, 50Ω
Харчування:
США/Канада: AC 120V, 60Hz
Великобританія/Європа: AC 220-240V, 50Hz
Потужність: 18W (0.4W в режимі очікування)

Комплектація:
- USB-ЦАП, підсилювач та підсилювач для навушників Teac UD-507;
- Кабель живлення;

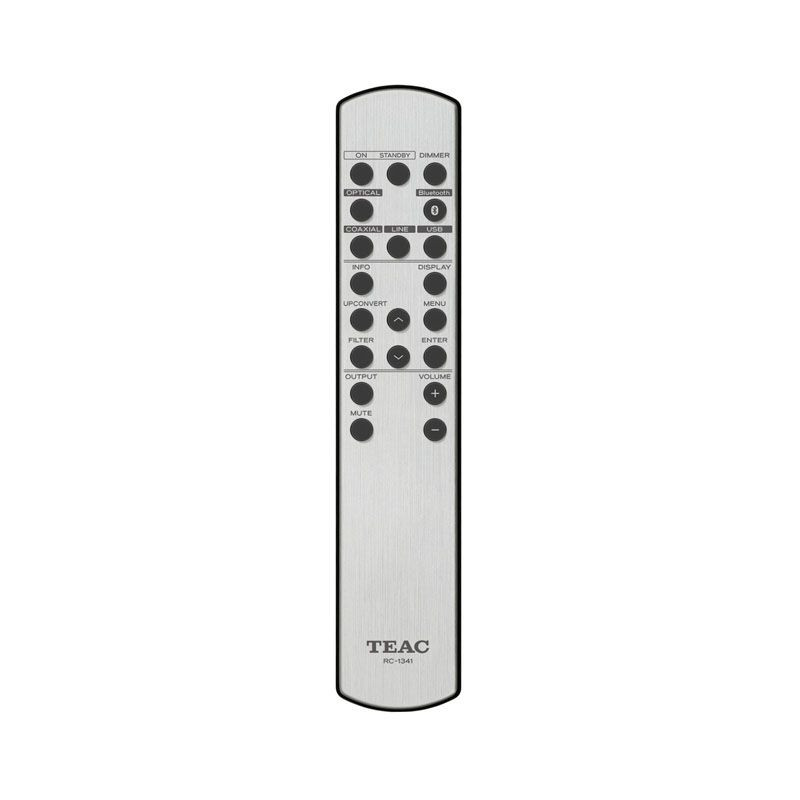

- пульт ДК;
- 2 батареї ААА;
- Посібник користувача.
