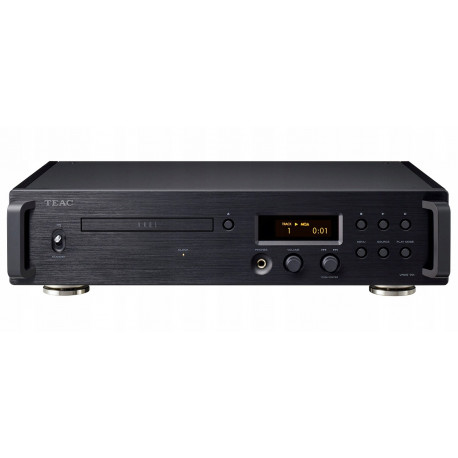

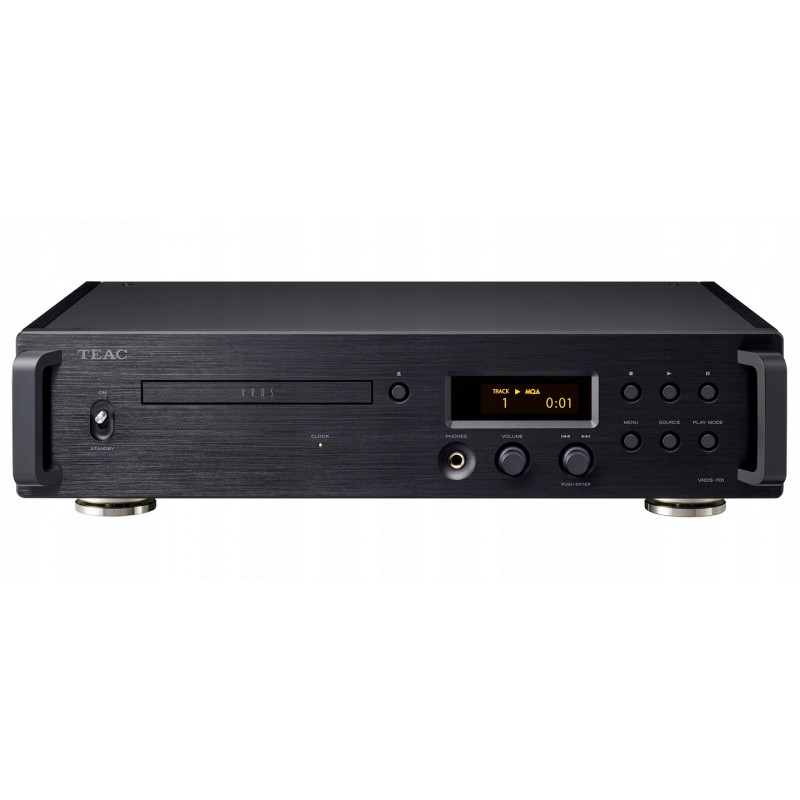

TEAC VRDS-701-B

TEAC VRDS-701-B - CD-плеєр

CD-плеєр TEAC VRDS-701 випущений на честь 70-х роковин заснування компанії TEAC і втілює в собі сильні сторони бренду, а також реалізує цілу низку інновацій, у тому числі заново розроблений нещодавно механізм VRDS.

Заново розроблений механізм VRDS
Почавши з розробленого нами приводу дисків, який давно використовується у завданнях радіо та телемовлення, ми додали технологію VRDS, яка є частиною спадщини TEAC .

VRDS (Vibration-Free Rigid Disc-Clamping System – вільна від вібрацій система жорсткого притиску диска)
Це оригінальний механізм приводу CD-дисків TEAC скорочує небажані вібрації за допомогою жорсткого притискання CD до алюмінієвого опорного диска такого ж діаметра, щоб максимізувати момент інерції та стабілізувати обертання. Знижується також струм у системі сервоприводу, що коригує спотворення, що виникають через неідеальність форми диска, покращується точність оптичної осі головки зчитування даних із поверхні диска з питами. Це дозволяє знизити кількість помилок під час читання диска і досягти визначної якості аудіо.

Секція мосту, що підтримує механіку VRDS
Для моста, що підтримує привід, було ретельно підібрано легкі матеріали, які є дуже жорсткими і не передають вібрації. За рахунок контролю вібрацій, що сприяє їх швидкому згасанню, вдалося досягти широкого та динамічного звучання. Міст з тороїдальною структурою, виготовлений з композитного матеріалу, закріплений тільки з одного боку, і тому поширення вібрацій від механізму CD на протилежну сторону пригнічується, тому небажані вібрації зводяться до мінімуму.

Напівплавальний монтаж
Весь CD механізм змонтований на субшасі за допомогою напівплаваючого з'єднання. За рахунок контролю передачі вібрацій між CD механізмом і шасі вплив супутніх вібрацій усувається і досягається природне звучання у всьому частотному діапазоні. Завдяки ізоляції електродвигуна від головного шасі придушуються також і його вібрації. Одночасно CD механізм ізолюється від зовнішніх вібрацій. За рахунок цього підвищується точність зчитування даних.

Дельта-сигма ЦАП на дискретних елементах оригінальної конструкції TEAC
Замість звичайної мікросхеми ЦАП у секції цифро-аналогового перетворення, яка визначає якість аудіо, у VRDS-701 встановлений фірмовий дельта-сигма ЦАП на дискретних елементах, що реалізує унікальні алгоритми на базі FPGA мікросхеми (програмованої на об'єкті вентильної матриці). DSD сигнали залишаються у вихідному вигляді, а PCM-кодовані перетворюються на 1-бітовий потік з використанням дельта-сигма модулятора і видаються на вихід як високоякісні аналогові сигнали. Завдяки конструкції на дискретних елементах вдається забезпечити широке та ідеально прозоре звукове поле. В результаті ми отримуємо таку якість звуку, якого завжди прагнемо. Завдяки дельта-сигму ЦАП TEAC на дискретних елементах стало можливим відтворення 22.5МГц DSD і 384кГц/32-біт PCM даних.

Структура типу подвійне моно
За рахунок використання незалежних тороїдальних трансформаторів для лівого та правого каналів створена зручна структура типу подвійне моно від джерела живлення через секцію ЦАП до аналогових вихідних каскадів.

Подвійна моно структура має два набори схем, які забезпечують повні моно тракти для кожного каналу. Це запобігає інтерференції між лівим та правим сигналами та забезпечує багату музичну виразність, яка підкреслює сприйняття звукового простору та тривимірність звучання.

Повністю балансна передача у кожній каскаді
Повністю балансна передача лівого та правого аналогових сигналів від ЦАП до кінцевого вихідного каскаду значною мірою сприяє покращенню співвідношення сигнал/шум та розширенню динамічного діапазону. Відчуття повітря, властиве джерелам звуку з високою роздільною здатністю, може передаватися без втрат і ще більш чистому вигляді.

Пряме підключення до підсилювача потужності можливе завдяки використанню TEAC -QVCS
Цей плеєр може бути безпосередньо підключений до підсилювача потужності і використовуватися без підсилювача завдяки використанню TEAC -QVCS, який є аналоговим атенюатором типу підсилювача зі змінним коефіцієнтом посилення з повністю балансною структурою.

TEAC -QVCS (Quad Volume Control System) - це регулятор гучності на базі підсилювача зі змінним коефіцієнтом посилення, що складається з чотирьох дискретних лівого, правого, позитивного та негативного (L+, L–, R+ та R–) контурів. Теоретично це запобігає "груповим помилкам" (розбіжності рівнів між лівим і правим каналами при малій гучності) і забезпечує надзвичайно точне аналогове регулювання з кроком 0,5 дБ від -95 дБ до ≈24 дБ.

Два набори аналогових виходів (балансний/небалансний) можуть бути задані як фіксовані, і регульовані рівні.

Повний декодер MQA забезпечує відтворення MQA-кодованих CD-дисків
MQA (Master Quality Authenticated) – це високоякісний аудіокодек для відтворення музики з безкомпромісною якістю на рівні майстер-запису, зробленого в студії. VRDS-701 оснащений декодером MQA, який управляє перетворенням сигналів із цифрової в аналогову форму з точністю до 5 мс для отримання аналогових сигналів, які більш точно відповідають вихідним джерелам звуку. Значно зменшуючи “тимчасове розмиття”, що зазвичай виникає у моменти, коли перепади звукового тиску є екстремальними, зокрема, коли звуки починаються раптово, можна домогтися відтворення, близького до джерела з погляду людського слуху.

Наявність повного декодера MQA не тільки дозволяє використовувати компакт-диски із записами в MQA, але й уможливлює декодування даних MQA з цифрових входів, дозволяючи відтворювати файли MQA з комп'ютера при використанні плеєра як USB-ЦАП.

У режимі USB DAC можливе відтворення 22.5МГц DSD та 384кГц/32-біт PCM даних
Програвач має порт USB Type-C для прийому цифрових сигналів. VRDS-701 набагато більше, ніж просто CD-плеєр. При підключенні до комп'ютера через USB він може бути використаний як USB ЦАП, забезпечуючи відтворення комп'ютерного аудіо з його джерелами високої роздільної здатності.

Перетворення з підвищенням частоти дискретизації в 2×, 4× та 8× разів з використанням RDOT-NEO
Технологія RDOT-NEO (Refined Digital Output Technology NEO), яка плавно доповнює цифрові аудіо сигнали, надає функцію перетворення частоти дискретизації цифрових сигналів PCM у 2×, 4× або 8× разів (до 384 кГц). Алгоритм RDOT, який застосовує аналогові методи інтерполяції з використанням «розмитої логіки» (fluency logic), є технологією, яка була розроблена для забезпечення відтворення частот вище 20 кГц, зазвичай загублених у форматі CD 44,1 кГц/16 біт. На основі інформації, зчитаної з компакт-диска, генеруються аналогові дані, що заповнюють проміжки між сигналами відліками. У результаті створюються дані із частотою понад 20 кГц.

Вхід зовнішнього тактового сигналу 10 МГц
Вхід для зовнішнього тактового сигналу із частотою 10 МГц дозволяє синхронізувати роботу із зовнішнім тактовим генератором. Крім покращення якості аудіо при відтворенні сигналів через VRDS-701, це дає можливість затактувати всю аудіо систему від одного генератора.

Два прецизійні тактові генератори з частотами 44.1кГц і 48кГц з малим фазовим шумом
У цьому плеєрі встановлені два прецизійні тактові генератори на кварцових кристалах з малим фазовим шумом. Крім 44.1кГц для відтворення CD-дисків, підтримуються синхроімпульси з частотою 48кГц, необхідних роботи з комп'ютером як USB DAC.

Джерело живлення з трьома тороїдальними силовими трансформаторами високої потужності
На додаток до тороїдального силового трансформатора для схеми аналогових сигналів, секція цифрового керування та CD механізм також оснащені незалежними тороїдальними трансформаторами високої потужності. Завдяки подачі стабільних струмів при використанні цих трьох трансформаторів гранично чітко обробляються раптові наростання та спади сигналу, що забезпечує визначну лінійність відтворення звуку. Кожен трансформатор встановлений на допоміжному шасі, яке контролює вібрації.

TEAC -HCLD2 - буферний підсилювач сигналу з видачею збільшених струмів
На аналогових виходах схема TEAC -HCLD 2 є буферним підсилювачем сигналу з видачею збільшених струмів, що покращує можливості передачі критично важливих сигналів. У цій моделі як лінійні драйвери використовуються счетверенные буферні підсилювачі з високою вихідною потужністю по струму. Використовуючи подвійну схему в позитивному та негативному плечі кожного каналу, вихід стає диференціальним при балансному підключенні та паралельним – при небалансному. При збільшенні потужності джерела струму стає можливою передача аудіо сигналів без їх динаміки.

Підсилювач для навушників
Підсилювач для навушників оснащений спеціальним драйвером, який використовує схему з високою вихідною потужністю та низьким рівнем спотворень, відмінним ставленням сигнал/шум та високою швидкістю наростання - 2000 В/мкс, що еквівалентно покращенню передачі струмів. Це дозволить максимально розкрити потенціал ваших навушників.

Технологія передачі даних через USB
При передачі великих обсягів цифрових даних від Hi-Res аудіо джерел через USB-кабелі з використанням звичайного ізохронного режиму передачі можуть виникати великі варіації в навантаженнях обробки комп'ютера, що передає, і приймаючого USB-ЦАП. Це може призвести до випадання звуку та інших проблем. Однак за допомогою технології передачі даних через USB - назва "Bulk Pet" - фіксований обсяг даних передається постійно, вирівнюючи навантаження на обробку на обох пристроях і сприяючи стабільній передачі даних. Зміна навантаження на комп'ютер безпосередньо впливає на якість звуку, тому користувачі можуть вибрати найкраще налаштування (з чотирьох режимів передачі).

Ретельне проектування для контролю вібрацій
Силові трансформатори, які мають тенденцію генерувати вібрації, встановлені на плаваючій конструкції, що відокремлює їх від нижньої панелі. Бічні ребра для відведення тепла були підібрані таким чином, щоб кожне з них мало різну довжину, щоб унеможливити супутні вібрації.

Три точкові опори із сталі з унікальною структурою
Кількість гвинтів для кріплення друкованої плати зведено до мінімуму. Крім того, для ретельного контролю вібрацій, які можуть вплинути на якість звуку, використовуються сталеві точкові опори з новою структурою оригінальної конструкції TEAC , що забезпечують контроль вібрацій, що впливають на якість звуку.

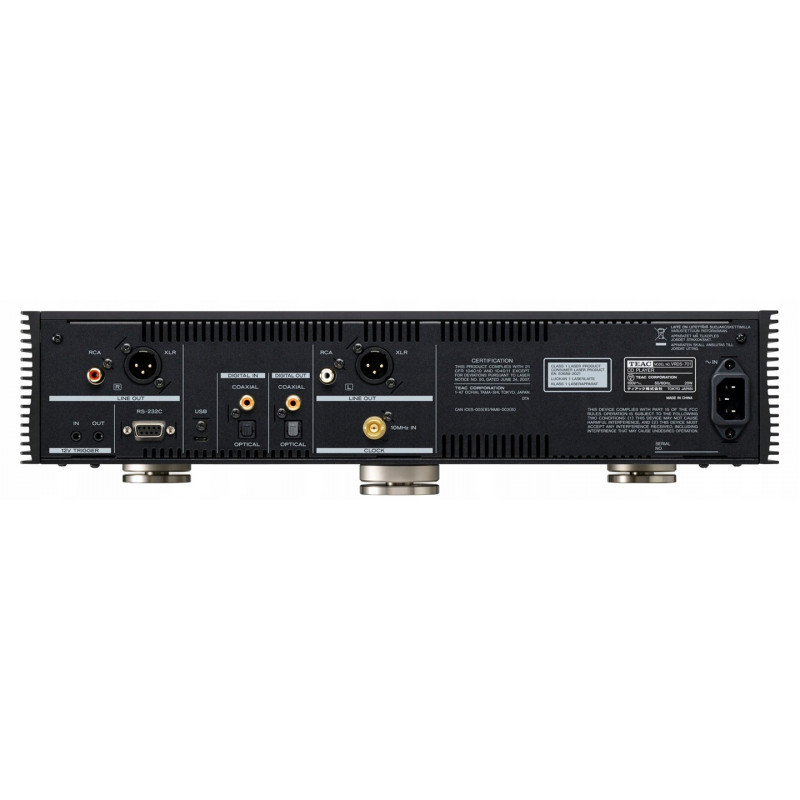

Роз'єми для сигналів керування забезпечують спільне використання з іншими пристроями
Є шина RS-232C для інтеграції в популярні системи керування, а також тригерні входи та виходи – для координації включення/вимкнення.

Безкоштовний програмний аудіо плеєр TEAC HR Audio Player
Аудіо джерела високої роздільної здатності, аж до 22,5 МГц DSD або 384 кГц/32-біт PCM, можна легко відтворювати з комп'ютерів Windows і Macintosh за допомогою цієї безкоштовної спеціалізованої програми. Цифрові аудіо дані можна впевнено передавати з найкращою якістю, просто запустивши програму та вибравши VRDS-701, підключений за допомогою кабелю USB.

Технічні характеристики TEAC VRDS-701-B:
Тип: CD програвач
Медіа-носії: Audio CD, CD (CD-R/CD-RW * CD-DA) (8 см не підтримуються)
Аналоговий вихід: LINE
РозніманняXLR x1: (L/R), RCA x1 пара (L/R)
Імпеданс: XLR:220 Ом, RCA：180 Ом
Макс. вих. рівень: FIXED 0дБ, XLR/RCA: 2.0В rms (1кГц, повний діапазон, 10кОм навантаження) FIXED +6дБ, XLR/RCA: 4.0В rms, V ARIA BLE, XLR: 12В rms
Діапазон частот: 5Гц - 80кГц (+1дБ/−6дБ)
Відношення сигнал/шум: 105дБ (A-зваж., 1кГц)
Спотворення THD: 0.002% (1кГц, LP F: 20 - 20кГц)
Вхідний сигнал: DSD 11.2МГц, вихід: RCA, DSD LP F: FIR1
Роз'єм: 1/4” (6.3-мм) стерео x1
Макс. вих. потужність: 500 мВт+500 мВт (на 32 Ом)
USB: 1 (Type-C, USB2.0 або новіший)
Типи вхідних сигналів: Linear PCM, 44.1/48/88.2/96/176.4 /192/352.8/384кГц, 16 біт, 24 біт, 32 біт, DSD.2.8/5.6/11.2/22.5МГц
Коаксіальний: RCA x1, Вхідний рівень: 0.5В pp, Вхідний імпеданс: 75 Ом
Типи вхідних сигналів: Linear PCM, 32/44.1/48/88.2/96/176.4/192кГц, 16 біт/24 біт DSD2.8МГц
Оптичний: TOS (JEITA RC5720C) x1, Вхідний рівень: -24.0 to -14.5дБm peak
Типи вхідних сигналів: Linear PCM, 32/44.1/48/88.2/96/176.4/192кГц, 16біт/24 біт, DSD2.8МГц
Вхід зовнішньої синхронізації: BNC x1
Вхідна частота: 10МГц
Вхідний імпеданс: 50 Ом
Вхідний рівень прямокутна хвиля: еквівалент TTL рівню,
Синусоїдальна хвиля: 0.5 - 1.0В rms
Коаксіальний: RCA x1, Вихідний рівень: 0.5В pp, Вихідний імпеданс: 75 Ом
Оптичний: TOS (JEITA RC5720C) x1
Тригерний вхід: (12В TRIGGER IN), 3.5mm Mono mini jack x1, 12В, 1мА
Тригерний вихід: (12В TRIGGER OUT), 3.5мм Mono mini jack x1, 12В, Макс. струм: 100мА
Живлення AC 120В, 60Гц, AC: 220-240В, 50/60Гц
Споживання: 40 Вт, Standby: 0.4 Вт
Розміри: 444 x 111.3 x 333.6 мм (з виступами)
Вага: 11.8 кг
Колір: чорний/Black
