Soundking DKB2904-450

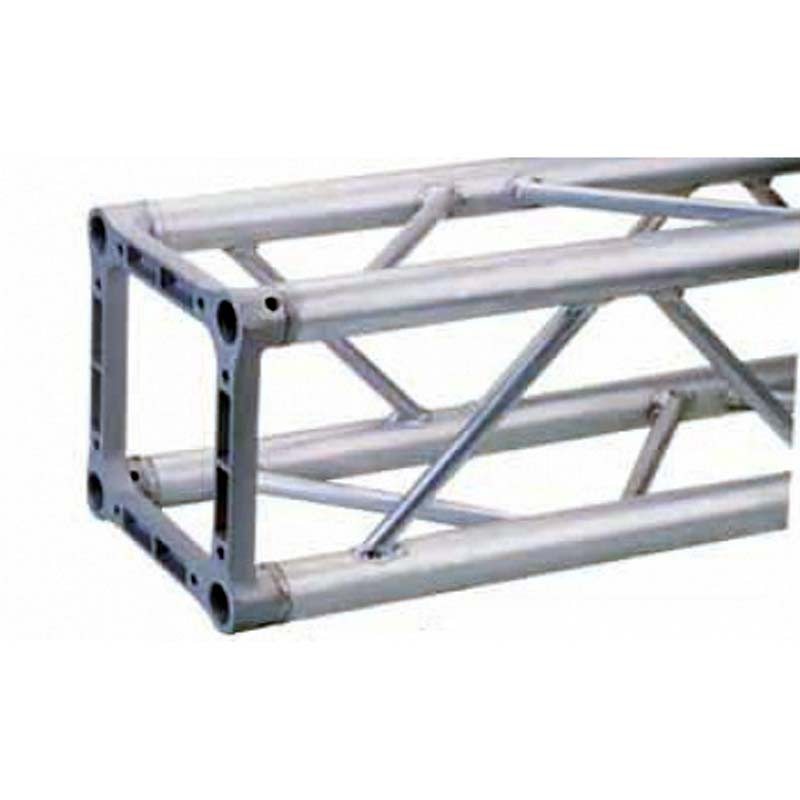

Soundking DKB2904-450 - алюмінієва ферма, секція 3500 мм. Форма квадролайт, зі стороною 290 мм.

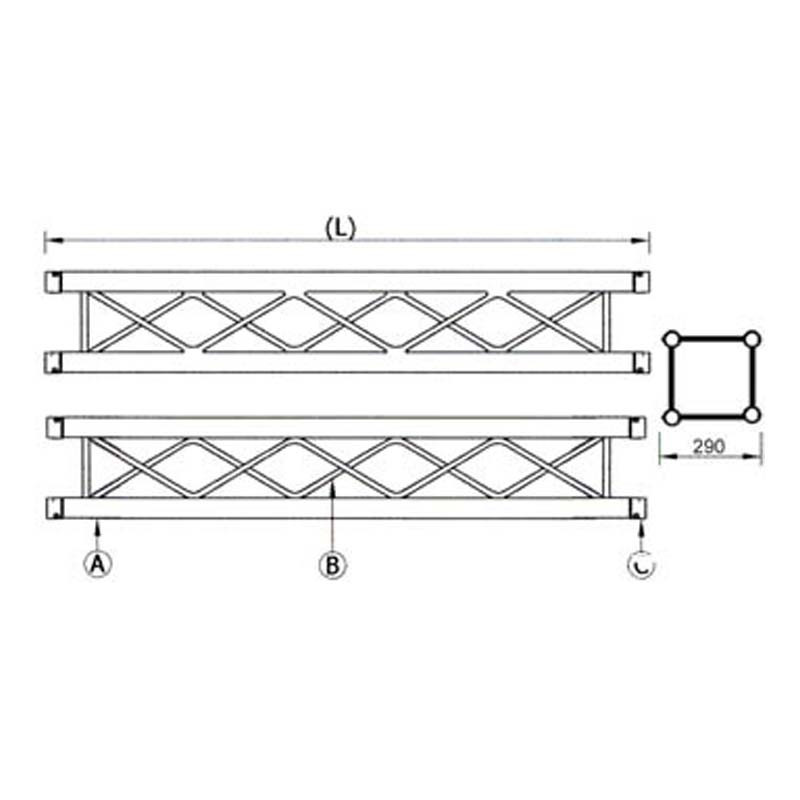

Діаметр перетину несучої труби - 50 мм (товщина стінки - 2 мм) на зображенні відзначений буквою А (сплав EN-6001-T1)
Діаметр перетину сполучних труб - 20 мм (товщина стінки - 2 мм) на зображенні відзначений буквою В (сплав EN-6001-T1)
Алюмінієве лиття (SG ALSi 1) в з'єднувальній частини, яку позначено на зображенні літерою С
Довжина виробу - 4.5 м

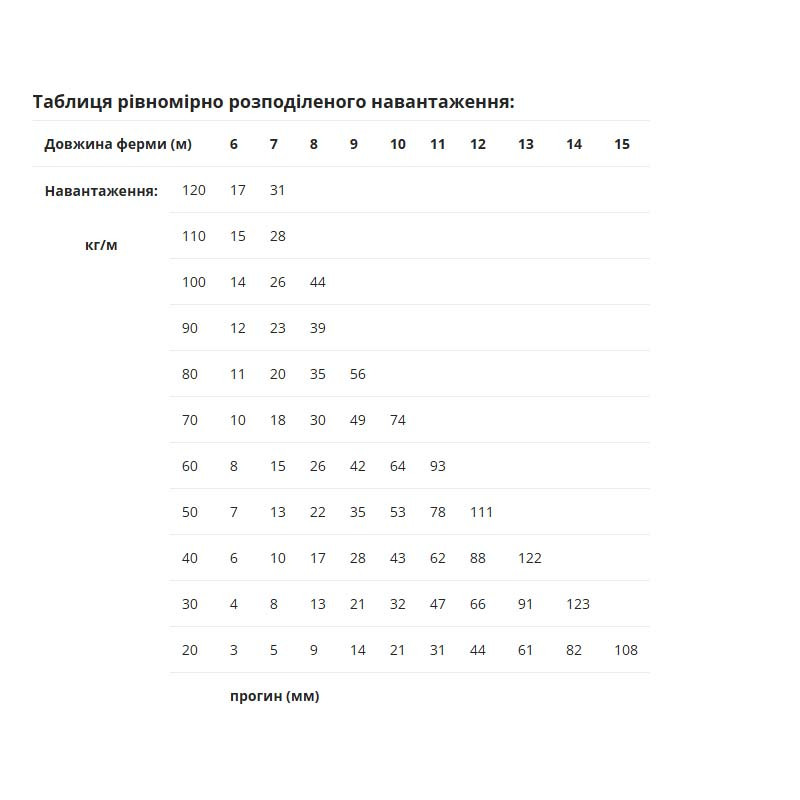

Таблиця рівномірно розподіленого навантаження:
Довжина ферми (м) 6 7 8 9 10 11 12 13 14 15
Навантаження:
кг/м
120 17 31
110 15 28
100 14 26 44
90 12 23 39
80 11 20 35 56
70 10 18 30 49 74
60 8 15 26 42 64 93
50 7 13 22 35 53 78 111
40 6 10 17 28 43 62 88 122
30 4 8 13 21 32 47 66 91 123
20 3 5 9 14 21 31 44 61 82 108
прогин (мм)

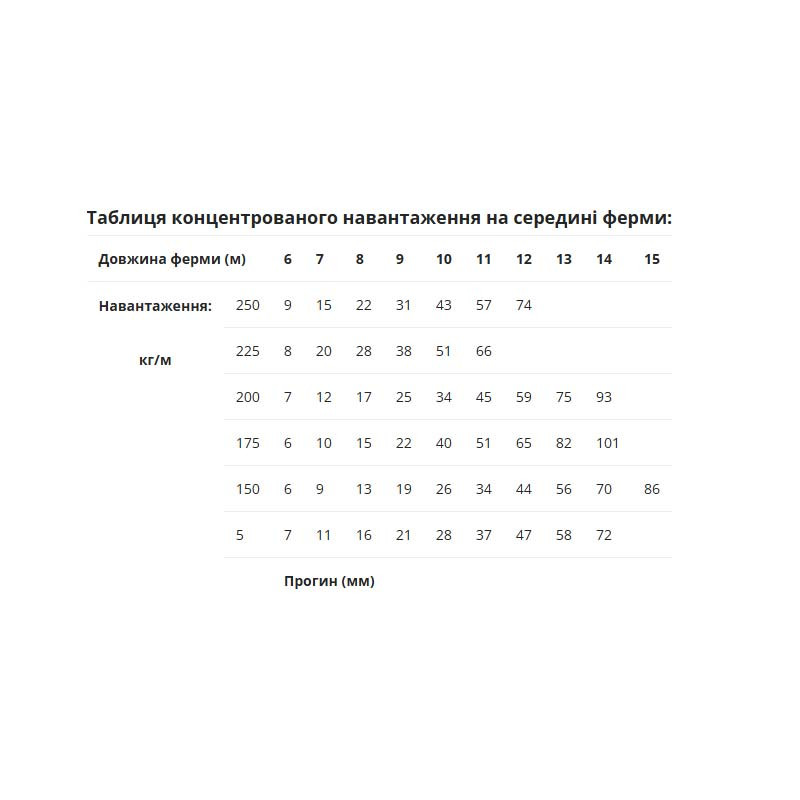

Таблиця концентрованого навантаження на середині ферми:
Довжина ферми (м) 6 7 8 9 10 11 12 13 14 15
Навантаження:
кг/м
250 9 15 22 31 43 57 74
225 8 20 28 38 51 66
200 7 12 17 25 34 45 59 75 93
175 6 10 15 22 40 51 65 82 101
150 6 9 13 19 26 34 44 56 70 86
5 7 11 16 21 28 37 47 58 72
Прогин (мм)

Soundking DKB2904-450 характеристики:
Виробництво Китай
Діаметр 50 мм
Розміри 3500x290x290x290x290 мм
Вага 23,8 кг
