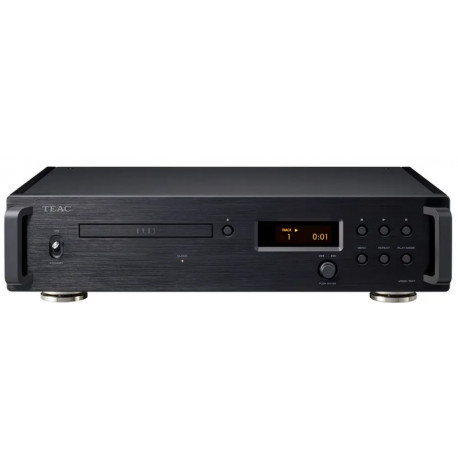

TEAC VRDS-701T-B CD-Transport

TEAC VRDS-701T-B CD-Transport - CD-транспорт

В CD-транспорте VRDS-701T используется недавно разработанный механизм VRDS. VRDS – это фирменный механизм привода CD-дисков, сокращающий нежелательные вибрации с помощью прижима CD к алюминиевому опорному диску такого же диаметра, чтобы максимизировать момент инерции.

При работе вместе с  UD-701 N, который является частью той же серии, возможно воспроизведение с использованием ЦАП на дискретных элементах в UD-701N, а также полное декодирование MQA. Разумеется, вы можете также использовать VRDS-701T вместе с другим, выбранным вами ЦАП, и построить систему так, как вам нравится. Оснащение транспорта входом для внешнего тактового генератора частотой 10 МГц обеспечивает гибкую интеграцию с системами, которые синхронизируются с помощью внешних тактовых сигналов.

Заново разработанный механизм VRDS
Начав с разработанного нами привода дисков, который давно используется в задачах радио и телевещания, мы добавили технологию VRDS, которая является частью наследия TEAC.

VRDS (Vibration-Free Rigid Disc-Clamping System - свободная от вибраций система жесткого прижима диска)
Это оригинальный механизм  привода CD-дисков TEAC сокращает нежелательные вибрации с помощью жесткого прижима CD к алюминиевому опорному диску такого же диаметра, чтобы максимизировать момент инерции и стабилизировать вращение. Снижается также ток в системе сервопривода, корректирующей искажения, возникающие из-за неидеальности формы диска, улучшается точность оптической оси головки считывания данных с поверхности диска с питами. Это позволяет снизить  число ошибок при чтении диска и добиться выдающегося качества аудио.

Секция моста, поддерживающая механику VRDS
Для моста, поддерживающего привод, были тщательно подобраны легкие материалы, которые являются очень жесткими и не передают вибрации. За счет контроля вибраций, способствующего их быстрому затуханию, удалось добиться широкого и динамичного звучания. Мост с тороидальной структурой, изготовленный из композитного материала, закреплен только с одной стороны, и поэтому распространение вибраций от CD механизма на противоположную сторону подавляется, поэтому нежелательные вибрации сводятся к минимуму.

Полуплавающий монтаж
Весь CD механизм смонтирован на суб-шасси с помощью полуплавающего соединения. За счет контроля передачи вибраций между CD механизмом и шасси, влияние сопутствующих  вибраций устраняется и достигается естественное звучание во всем частотном диапазоне. Благодаря изоляции электродвигателя от главного шасси, подавляются также и его вибрации. Одновременно CD механизм изолируется и от внешних вибраций. За счет этого повышается точность считывания данных.

Улучшенный цифровой выход
За счет устранения функции ЦАП внутренняя схема была оптимизирована для цифрового вывода. Мы стремились к повышению качества звука, например, используя компоненты большего размера, которые не помещались в более ограниченном пространстве.

Базовый декодер MQA обеспечивает воспроизведение MQA-кодированных CD-дисков
VRDS-701T оснащен базовым декодером MQA и может выдавать цифровой сигнал с MQA-кодированных CD-дисков с частотой 88.2 кГц. Кроме того, при работе вместе с ЦАП, имеющим функцию рендеринга MQA, возможно воспроизведение с полным декодированием MQA.

Вход для внешнего тактового сигнала 10 МГц
Вход для внешнего тактового сигнала с частотой 10 МГц позволяет синхронизировать работу с внешним тактовым генератором. Кроме улучшения качества аудио при воспроизведении сигналов через VRDS-701T, это дает также возможность затактировать всю аудио систему от одного генератора.

Улучшенный источник питания c двумя тороидальными силовыми трансформаторами высокой мощности
Независимые тороидальные трансформаторы высокой мощности питают секцию цифрового управления и CD механизм. Эти два трансформатора обеспечивают подачу стабильных токов.

Тщательное проектирование для контроля вибраций
Силовые трансформаторы, которые имеют тенденцию генерировать вибрации, установлены на плавающей конструкции, отделяющей их от нижней панели. Боковые ребра для отвода тепла были подобраны таким образом, чтобы каждое из них имело разную длину, чтобы исключить сопутствующие вибрации.

Три точечных опоры из стали с уникальной структурой
Количество винтов для крепления печатной платы сведено к минимуму. Кроме того, для тщательного контроля вибраций, которые могут повлиять на качество звука, используются стальные точечные опоры с новой структурой оригинальной конструкции TEAC, обеспечивающие контроль вибраций, влияющих на качество звука.

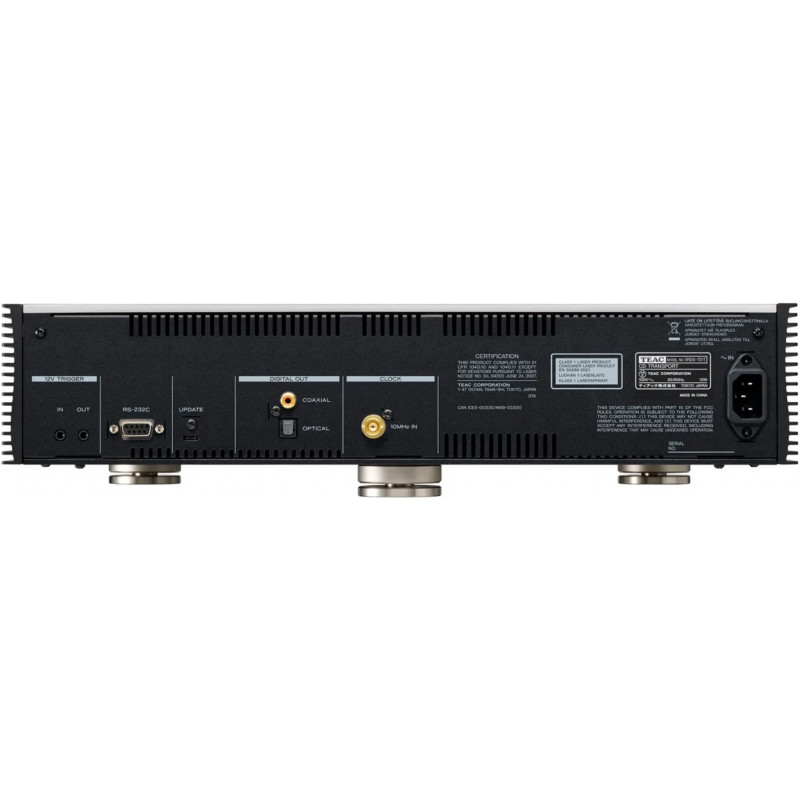

Разъемы для сигналов управления обеспечивают совместное использование с другими устройствами
Имеется шина RS-232C для интеграции в популярные системы управления, а также триггерные входы и выходы – для координации включения/выключения с другими устройствами.

Технические характеристики TEAC VRDS-701T-B CD-Transport:
Тип: CD-транспорт
Поддерживаемые медиа-носители: Audio CD, CD (CD-R/CD-RW * CD-DA) (8-см CD не поддерживаются)
Разъем: RCA x1
Входной уровень: 0.5В p-p
Входной импеданс: 75 Ом
Разъем: TOS (JEITA RC5720C) x1
Разъем: BNC x1
Входная частота: 10МГц
Входной импеданс: 50 Ом
Входной уровеньпрямоугольная волна: эквивалент TTL уровню,
Синусоидальная волна: 0.5 - 1.0В rms
Триггерный вход: (12В TRIGGER IN)
Разъем: 3.5mm Mono mini jack x1
Входной уровень: 12В, 1мА
Триггерный выход: (12В TRIGGER OUT)
Разъем: 3.5mm Mono mini jack x1
Выходной уровень: 12В
Макс. ток: 100мА
ПитаниеAC: 120В, 60Гц AC 220-240В, 50/60Гц
Потребление: 40 Вт
Потребление в Standby: 0.4 Вт
Размеры: 444 x 111.3 x 333 мм (с выступами)
Вес: 10.1 кг
Цвет: Черный/Black
Страна (главный офис): Япония
