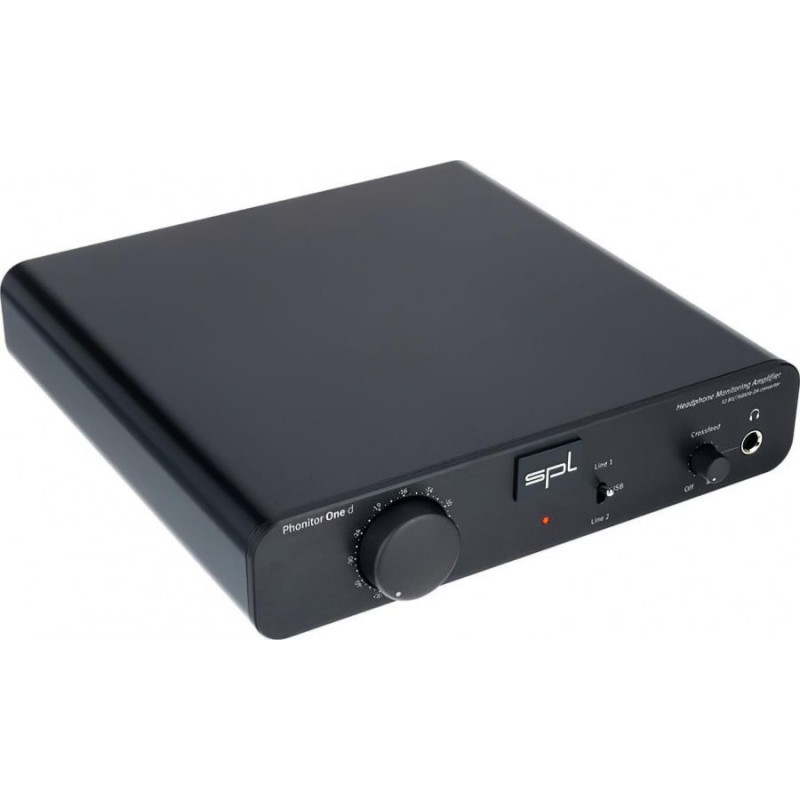

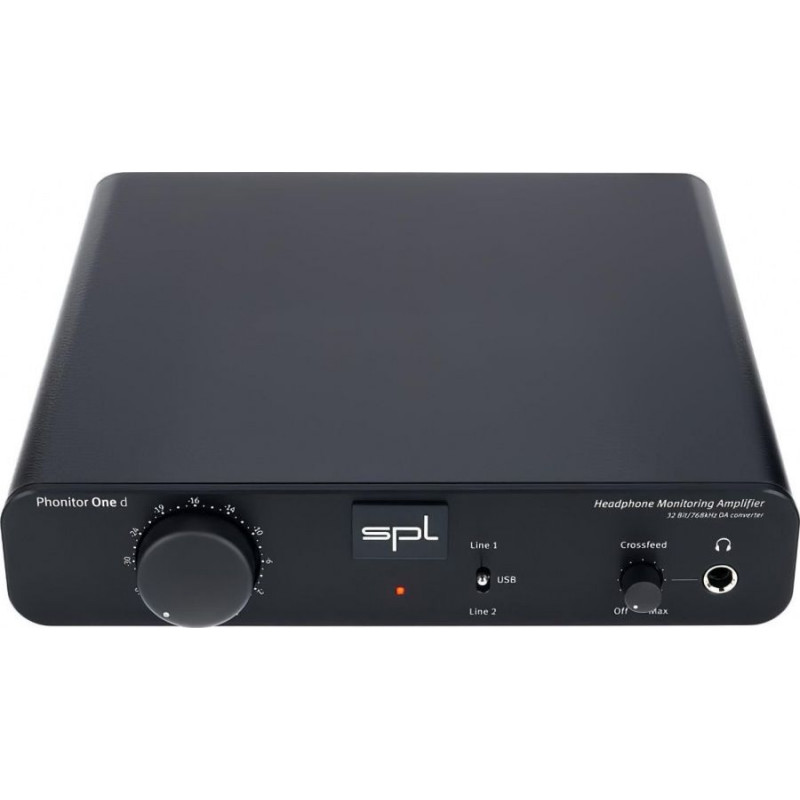

SPL PHONITOR ONE D

SPL PHONITOR ONE D - аудиофильский усилитель для наушников

Два операционных усилителя Burr-Brown OPA 2134 SoundPlus ™ обеспечивают предварительное усиление. Они специально разработаны для аудиофильских схем и характеризуются чрезвычайно низким уровнем шума и минимальными искажениями всего 0,00008%. Пленочные конденсаторы малой емкости устанавливаются на пути прохождения сигнала в качестве байпасных конденсаторов разделительных конденсаторов, что обеспечивает более точную передачу высокочастотных составляющих сигнала. Источник питания имеет буферную схему с низким сопротивлением источника, что обеспечивает значительный резерв тока даже при использовании наушников с низким сопротивлением. Он поддерживает частоту дискретизации до 768 кГц PCM (разрешение 16x CD) и воспроизведение DSD (Direct Stream Digital) с разрешением до DSD4 или DSD256 (11,2 МГц). Это дает возможность воспроизведение звука с самым высоким в настоящее время разрешением.

Усилитель мощности
Выходной каскад усилителя для наушников выполнен в виде двухтактного усилителя в режиме класса AB. Биполярные транзисторы совместно используют усиление положительной и отрицательной полуволн, что дает более высокое усиление и более высокое выходное напряжение, чем в режиме работы класса A, где только один транзистор усиливает обе полуволны.

Phonitor Matrix
В усилителе для наушников находится матрица Phonitor Matrix с регулируемой перекрестной подачей, благодаря которой вы можете создавать миксы с наушниками, которые звучат одинаково с динамиками. Phonitor Matrix имеет три параметра настройки: Crossfeed, Speaker Angle и Center Level.

Три стерео входа
К Phonitor One можно подключить два аналоговых стерео входа и один цифровой USB-вход. D. Компьютер, планшет или телефон желательно подключать через USB.
Другие проигрыватели, такие как проигрыватель компакт-дисков, микшер, синтезатор или аналоговый магнитофон / кассетная дека, могут быть подключены к аналоговым линейным входам как симметричным (гнезда TRS), так и небалансным (RCA).

Каскад предусилителя
Два операционных усилителя Burr-Brown OPA 2134 SoundPlus ™ обеспечивают предварительное усиление. Они специально разработаны для аудиофильских схемотехнических решений и отличаются чрезвычайно низким уровнем шума и минимальными искажениями 0,00008%.

Благодаря использованию полноценного FET каскада, OPA 2134 достигает скорости нарастания 20 В/мкс, что делает его высокоскоростным операционным усилителем. Это положительно сказывается на субъективном качестве воспроизведения.

Кроме того, дополнительные пленочные конденсаторы с низкой емкостью устанавливаются в звуковой тракт в режиме обходной схемы основных парных электролитических конденсаторов, что обеспечивает более точную передачу высокочастотных компонентов звукового сигнала.

В качестве парных конденсаторов используется превосходная золотая серия электролитических конденсаторов Panasonic «Electric Double Layer».

Усилитель мощности
Выходной каскад усилителя для наушников выполнен в виде двухтактного усилителя в режиме класса AB.

Транзисторы выходного каскада термически связаны между собой и поэтому работают в точности согласованно, что способствует постоянному и стабильному звуковому образу.

Блок питания имеет буферную схему для низкоомной нагрузки, что обеспечивает значительный запас тока даже при использовании наушников с низким электрическим сопротивлением.

Революция
Революционная технология Phonitor Matrix - микширование в наушниках полностью соответствует стереоимиджу ваших звуковых мониторов.

Phonitor Matrix имеет три основных параметра: Crossfeed, Speaker Angle и Center Level.

В Phonitor One d уровень центрального канала всегда предустановлен на -1 дБ, а углы динамиков на +/-30°. Это наиболее часто используемые значения.

Функция Crossfeed определяет перекрестное проникновение каналов, так называемую интерауральную разность уровней. Интенсивность функции Crossfeed регулируется пользователем.

Когда регулятор Crossfeed находится в положении OFF, функция Phonitor Matrix выключена – она полностью удаляется из аудио тракта посредством реле (в цепи гистерезиса).

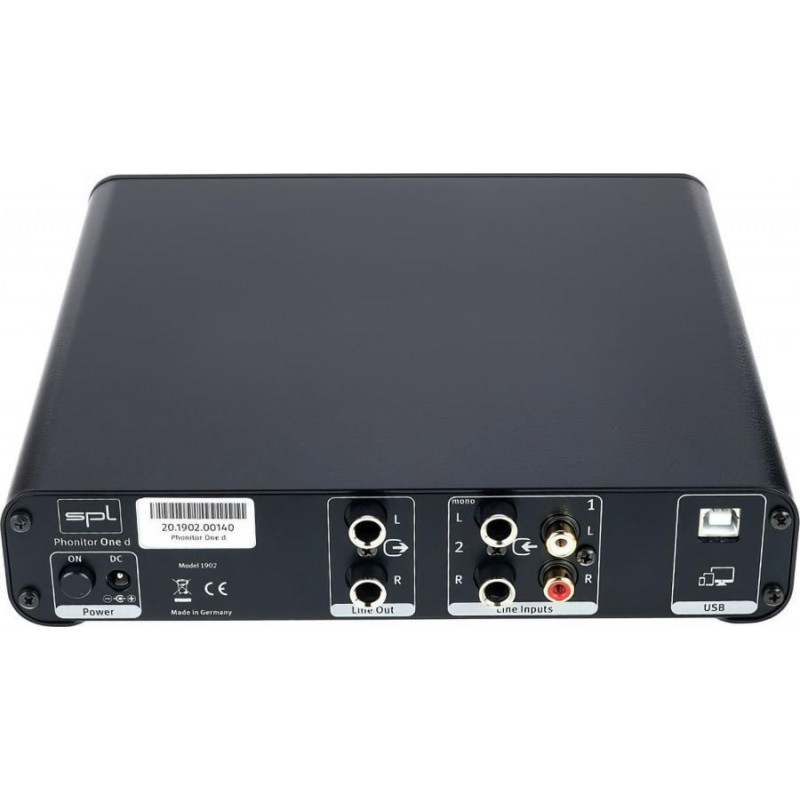

Три стереовхода
К Phonitor One d можно подключить два аналоговых стереоисточника и один цифровой источник. Компьютер, планшет или телефон желательно подключать через USB.

Другие проигрыватели, такие как CD-плеер, микшер, синтезатор или аналоговый магнитофон / кассетная дека, могут быть подключены к аналоговым линейным входам как симметричным (гнезда TRS), так и небалансным (RCA).

32-битный DA-конвертер
Используемый преобразователь - Premium AK4490, новое поколение 32-битных ЦАП премиум-класса, оснащенных чипами AKM Velvet SoundR. Эта технология позволяет слышать мельчайшие детали благодаря своей архитектуре с низким уровнем искажений.

Он поддерживает частоту дискретизации до 768 кГц PCM (разрешение 16x CD) и воспроизведение DSD (Direct Stream Digital) с разрешением до DSD4 или DSD256 (11,2 МГц).

Это дает возможность Phonitor One d воспроизводить звук с самой высокой на данный момент детализацией.

USB-соединение соответствует классу переферийных устройств. Это означает, что все компьютеры Mac и устройства iOS, такие как iPad и iPhone, могут использовать полную пропускную способность DA-конвертера без установки драйверов.

Для устройств iOS требуется адаптер камеры. Для Windows требуется драйвер.

Линейный выход
Выбранный входной сигнал напрямую направляется на линейный выход. Это позволяет Phonitor One d переключаться между устройствами без «потери» выходного соединения.

Если, например, несколько человек используют наушники, усилитель для наушников можно просто подключить к линейному выходу.

Но вы также можете записать аналоговый сигнал или отправить его в микшер для дальнейшей обработки.

Таким образом, Phonitor One d можно также использовать в качестве современного DA-конвертера, который рекомендуется для ряда других задач.

Источник питания
Хороший звук всегда начинается с блока питания. Здесь вы закладываете основу для производительности всего устройства.

Хотя SPL поставляет в комплекте внешний блок питания «только» на 12 В, вторичный источник питания внутри устройства формирует полноценное двуполярное питание аналоговой цепи с напряжением +/- 17 В, с помощью которого достигается профессиональный уровень перегрузочной способности звукового тракта вплоть до +22,5 дБ!

Тщательно продуманная схема автоматической стабилизации рабочего напряжения с низкой просадкой обеспечивает большую силу тока и работает корректно даже при достижении максимальных значений исходного питающего напряжения.

Технические характеристики SPL Phonitor One D:
Тип: аудиофильский усилитель для наушников
Аналоговые входы и выходы; Разъем TRS, 6,35 мм (1/4 дюйма), RCA
Входное усиление (макс.): +22,5 дБн
Входное сопротивление Line In 2 (симметричный): 20 кОм
Отклонение общего режима: <60 дБ
Входное сопротивление Line In 1 (несимметричный): 47 кОм
Выходное усиление (макс.): +22 дБн
Выходное сопротивление Line Out (симметричный): 150 Ом
Диапазон частот (-3 дБ): 10 Гц - 200 кГц
Шум (A-взвешенный, 0 дБн, нагрузка 600 Ом): - 99 дБ
THD + N (0 дБн, 10 Гц - 22 кГц, 600 Ом): 0,002 %
THD + N (0 дБн, 10 Гц - 22 кГц, 32 Ом): 0,013 %
Перекрестные помехи (1 кГц): <75 дБ
Динамический диапазон: 121,5 дБ
USB, 32-разрядный AD / DA
USB (B), частота дискретизации PCM: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 / 352,8 / 384 / 705,6 / 768 кГц кГц
USB (B), DSD через PCM (DoP), частота дискретизации: 2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256) МГц
0 dBFS откалиброван для: 15 дБн
Шум (A-взвешенный, частота дискретизации 44,1 / 48 кГц): -113 дБFS
THD + N (-1 дБFS, 10 Гц - 22 кГц): 0,0012 %
Динамический диапазон (частота дискретизации 44,1 / 48 кГц): 113 дБFS
Выход на наушники; 6,35 мм (1/4 дюйма) TRS Jack
Проводка: наконечник = левый, кольцо = правый, рукав = GND
Импеданс источника: 20 Ом
Частотный диапазон (-3 дБ): 10 Гц - 200 кГц
Шум (взвешенный по шкале А, 600 Ом): -97 дБ
THD + N (0 дБн, 10 Гц - 22 кГц, 600 Ом): 0,002 %
THD + N (0 дБн, 10 Гц - 22 кГц, 32 Ом): 0,013 %
Максимальная выходная мощность (600 Ом): 2 x 190 мВт
Максимальная выходная мощность (250 Ом): 2 x 330 мВт
Максимальная выходная мощность (47 Ом): 2 x 400 мВт
Затухание при затухании (600 Ом): -99 дБ
Перекрестные помехи (1 кГц, 600 Ом): -75 дБ
Внутренний источник питания
Рабочее напряжение для аналогового аудио: +/- 17 В
Рабочее напряжение для усилителя наушников: +/- 19 В
Рабочее напряжение для реле и светодиодов: +12 В
Рабочее напряжение для цифрового аудио: +3,3 В, +5 В
Внешний источник питания

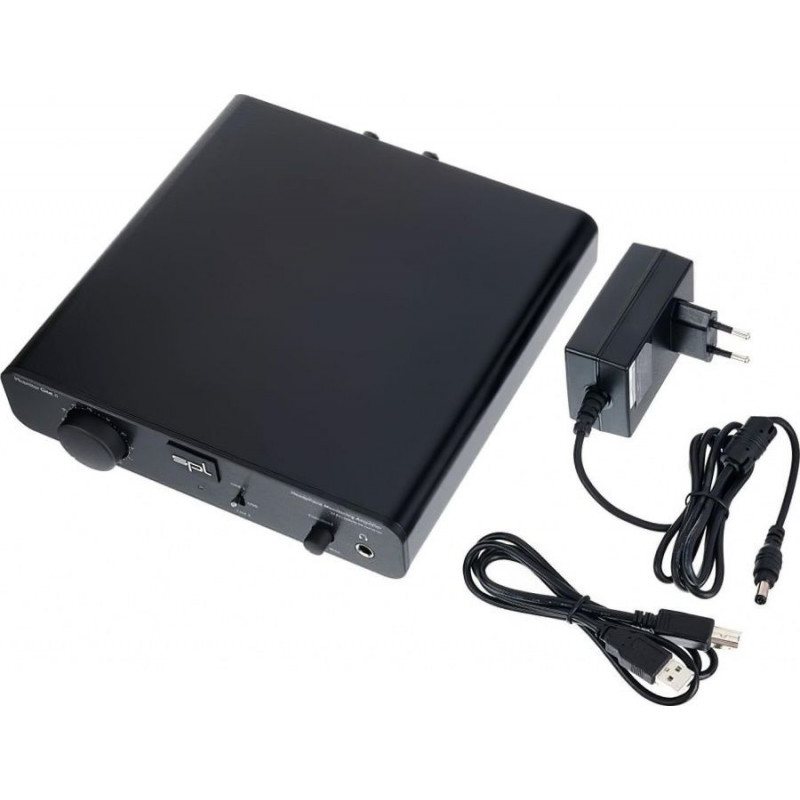

Адаптер переключения переменного / постоянного тока: компания Mean Well GE18 / 12-SC
Вилка постоянного тока: (+) штифт 2,1мм; (-) внешнее кольцо 5,5 мм
Вход: 100 - 240 В переменного тока; 50-60 Гц; 0,7 А
Выход: 12 В постоянного тока; 1,5 А
Размеры: Ш x В x Г (ширина x высота, включая ножки x глубина): 210 х 49,6 х 220 мм
Вес: 1,45 кг
Масса брутто (включая упаковку): 2 кг
