ZOOM TAC-2

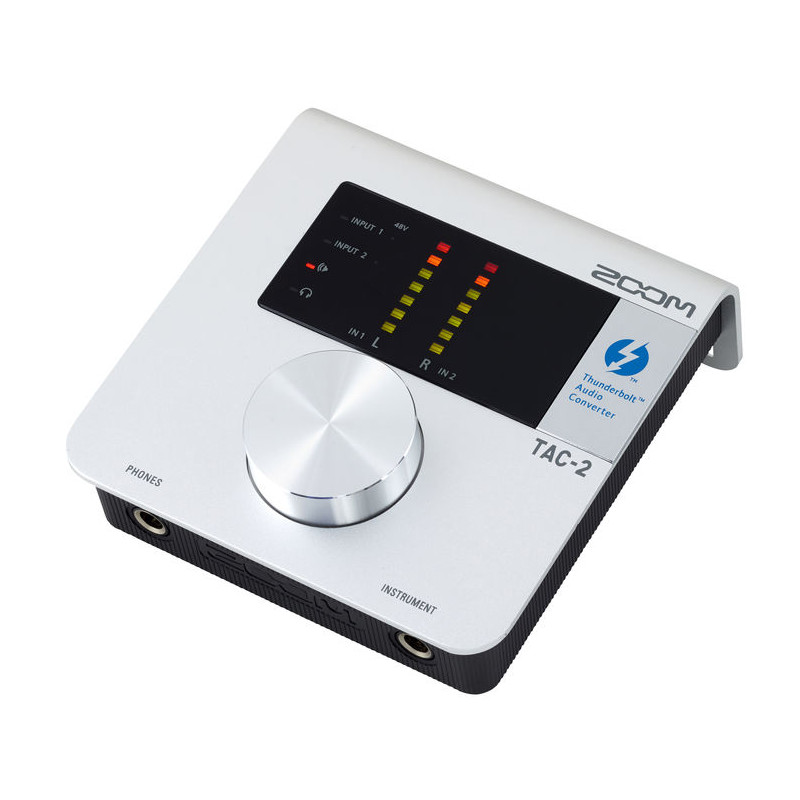

ZOOM TAC-2 – портативная 2 x 2 Thunderbolt звуковая карта с комбинированными входами XLR/TRS, отдельным выходом на наушники, фантомным питанием и кабелем в комплекте. Аудиоинтерфейс ZOOM TAC-2 предельно прост в использовании. Пара комбо-входов XLR/TRS на задней панели позволяют подключать микрофоны, инструменты и другие источники с линейным уровнем сигнала в считанные мгновенья. Также предусмотрен инструментальный вход на лицевой панели для тех случаев, когда Вам нужно подключить гитару или бас, не отключая что-либо ещё. Удобно расположенная пара выходов TRS – для подключения студийных мониторов. А для захвата потрясного аудио, в карте установлены микрофонные преампы Burr Brown класса Hi-End.

Основные особенности ZOOM TAC-2:
- Thunderbolt аудио интерфейс, 2 входа, 2 выхода
- цифровые характеристики 24 бит/192 кГц (запись/воспроизведение)
- 2 входных канала с комбо разъёмами XLR/TRS
- отдельный входной высокоимпендансный (Hi-Z) разъем, предназначенный для прямого подключения электрогитары или баса
- высококачественные микрофонные предусилители, позволяющие получить до +60 дБ усиления
- 2 выходных симметричных TRS разъема для подключения к усилителю или активным мониторам
- отдельный выход на наушники
- ультра-низкая задержка
- 4-х кратная передискретизация A/D и D/A преобразования для уменьшения шумов и повышения точности
- асинхронная передача цифрового сигнала, не подверженная джитеру

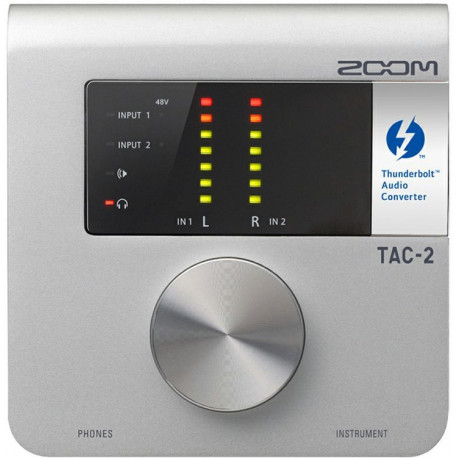

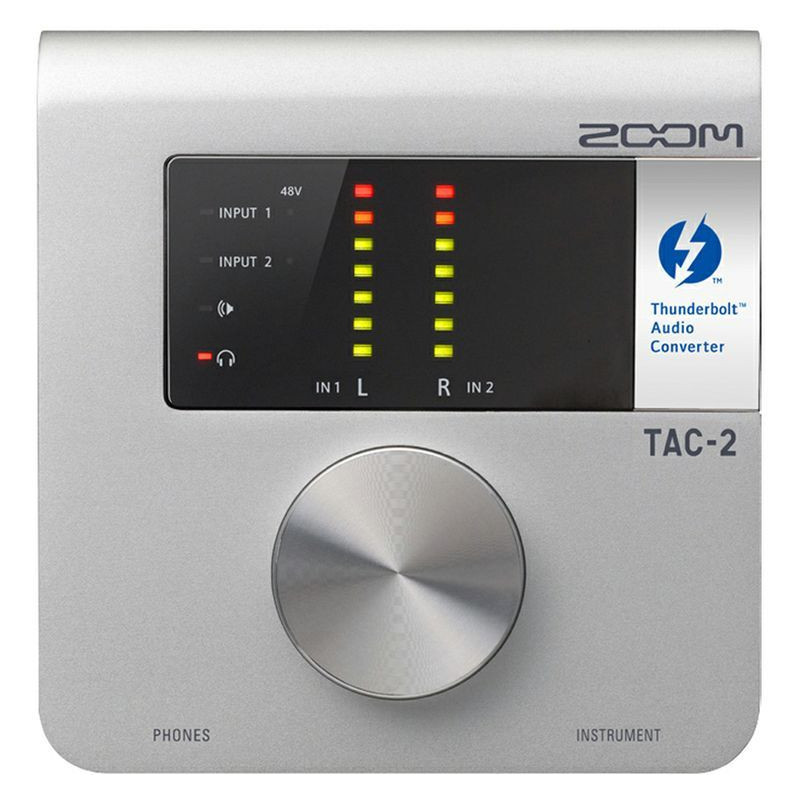

- Led индикация на фронтальной панели
- 7-ми сегментный индикатор уровня, позволяющий контролировать сигналы на входах, выходах и наушниках
- питание по шине Thunderbolt, не требуется сетевой адаптер

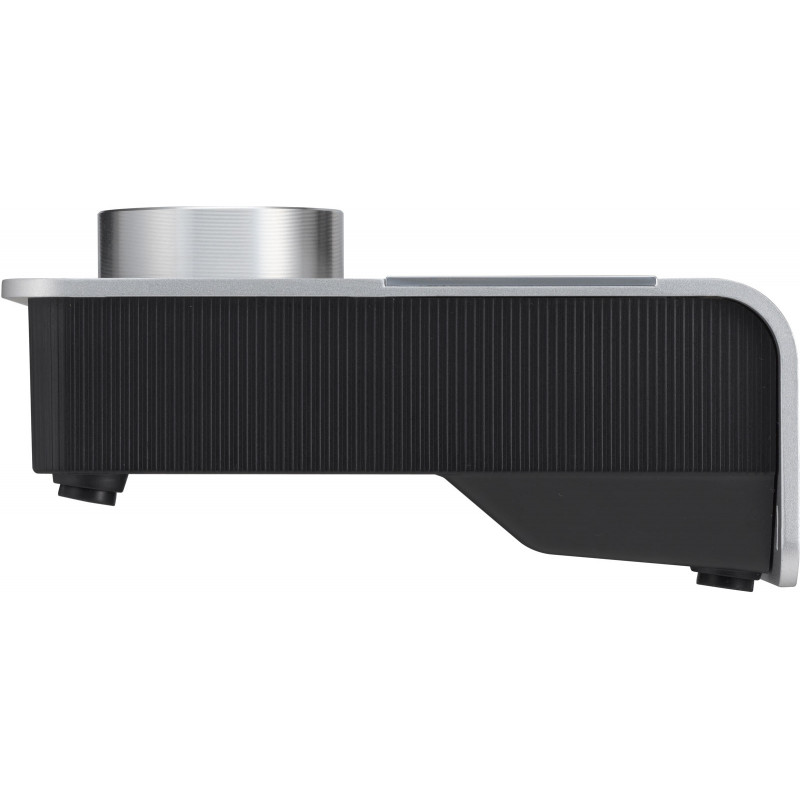

- лёгкий и прочный, компактный корпус
- работает на любых компьютерах, оснащенных интерфейсом Thunderbolt, под управлением OS X 10.8.5 или выше
- специальная программная панель TAC-2 MixEfx для маршрутизации, настроек, добовления эффектов (reverb, echo ...)

Мощность и скорость Thunderbolt давно изменили представление о записи звука. ZOOM TAC-2 не только записывает, но и воспроизводит 4-кратное де/семплирование вашего сигнала в процессе А/Ц и Ц/А преобразования. Так что, когда частота дискретизации составляет 44,1 кГц, TAC-2 обрабатывает сигнал при 176,4 кГц, что помогает минимизировать шумы сглаживания и повысить чистоту звучания.

Подключение по интерфейсу Thunderbolt от Apple поистине открывает целый мир возможностей для записи. Оно в 5 раз быстрее, чем USB 3.0 и более чем в 20 раз – чем USB 2.0 и FireWire 800. Это создает достаточную скорость для записи и мониторинга практически без задержки. По сути, Thunderbolt настолько быстрое, что на него даже не воздействует джиттер компьютера и Вам не нужен Master Clock. Внешнего питания не требуется, интерфейс питается по шине от компьютера, и этого достаточно даже для того, чтобы использовать фантомное питание. Очень быстрый и очень стабильный – это Thunderbolt!

Thunderbolt: новейшее решение для высокоскоростного подключения
В 2 раза быстрее USB 3.0, в 20 раз быстрее USB 2.0 и в 12 раз быстрее Firewire 800 – Thunderbolt поистине является технологией будущего. Она была разработана совместно компаниями Apple и Intel Labs и позволяет передавать сигнал с невероятной скоростью — 10 гигабит в секунду, что минимизирует задержки. Thunderbolt Интерфейс ZOOM TAC-2 не подвергается воздействию фазового дрожания сигнала, поэтому вам не потребуется подключать внешнее устройство синхронизации.

Thunderbolt может получать до 10 ватт/18 вольт электричества (для сравнения USB 2.0 получает 2.5 ватт/5 вольт), чего достаточно для стабильного использования фантомного питания. Также это открывает дополнительные возможности для использования с TAC-2 современных компонентов, например, аналого-цифрового конвертера Burr Brown PCM4202 или цифро-аналогового конвертера AKM AK4396.

Во время аналого-цифровой и цифро-аналоговой конверсии звуковая карта ZOOM TAC-2 выполняет 4-кратный апсэмплинг (повышение частоты дискретизации). Иными словами, когда частота сэмплирования составляет 44.1 кГц или 48 кГц, то TAC-2 обрабатывает сигнал в высоком разрешении 176.4 кГц или 192 кГц. Для A/D конверсии это приводит к устранению лишних шумов, а для D/A конверсии это позволяет увеличить чистоту и естественность звучания.

Входы и выходы

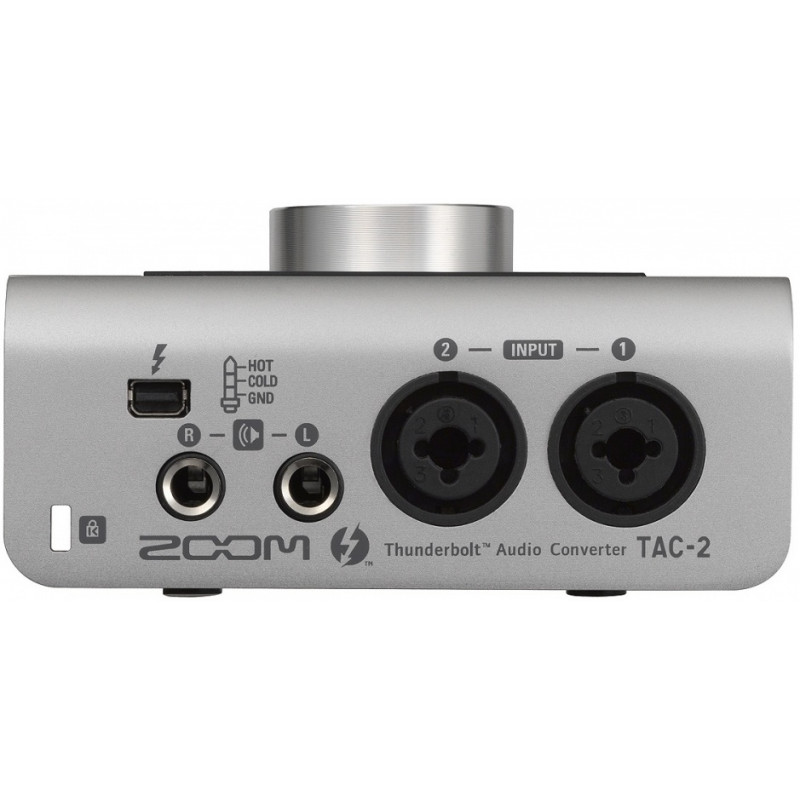

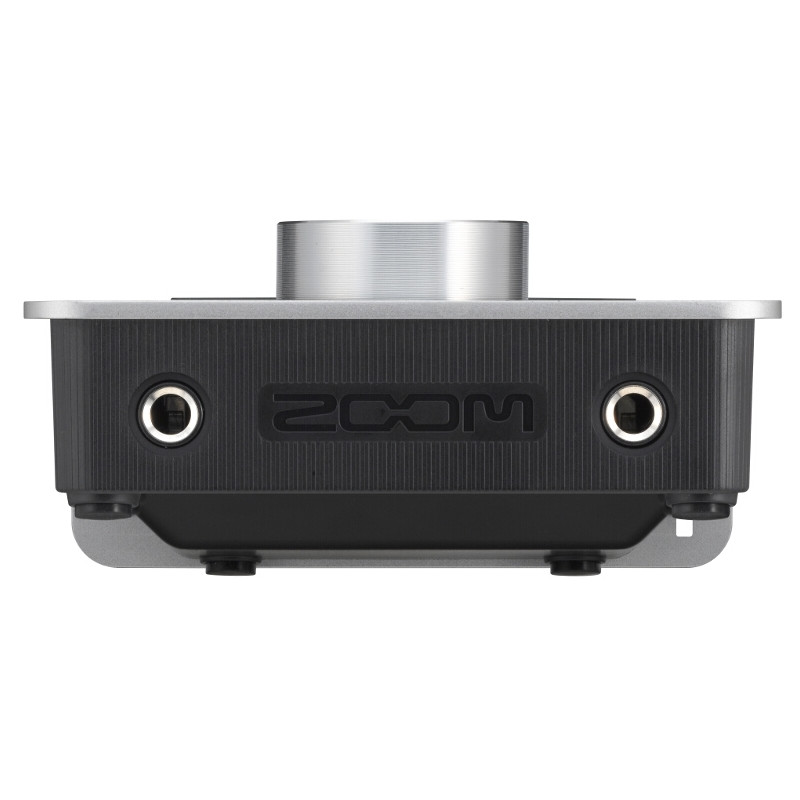

Порт Thunderbolt на передней панели передает цифровой сигнал на компьютер и с компьютера, а также является источником питания TAC-2. 2 комбо-выхода XLT/TRS предназначены для подключения микрофона и линейного сигнала. Аудиоинтерфейс ZOOM TAC-2 оснащен несбалансированным выходом Hi-Z (высокого сопротивления) на передней панели для прямого подключения пассивных электрогитар и бас-гитар, которые используют стандартный гитарный кабель 1/4“. Также TAC-2 оснащен двумя сбалансированными выходами TRS, которые позволят вам подключить его к вашим мониторам, и выделенным стерео выходом для наушников. Все аудио разъемы TAC-2 используют стандартные коннекторы типа 2-pin XLR и «горячие» контакты Tip для разъемов TRS.

Регулятор TAC-2 используется для настройки входного, выходного уровней, а также для того, чтобы добавлять 40 вольт фантомного питания выбранному выходу, что позволит вам использовать EMC-2 с любым типом микрофона, начиная с самых недорогих моделей до профессиональных студийных конденсаторных микрофонов LED-индикатор, разделенный на семь сегментов, отображает силу сигнала, а также уровни искажения на входе и на выходе.

Zoom TAC-2 MixEfx
TAC-2 MixEfx — это бесплатное приложение для Macintosh, которое специально разработано для аудиоинтерфейса ZOOM TAC-2. При помощи TAC-2 MixEfx вы можете задавать нужный набор параметров и применять такие высококачественные эффекты, как реверберация и эхо. Также в его функции входит фильтр верхних частот, фазовый реверс и автоматический контроль усиления для каждого входа. Кроме того в нем присутствует функция LOOPBACK, которая позволяет объединять входной и записанный сигналы с нулевой задержкой. В TAC-2 MixEfx присутствуют три банка памяти для пользовательских настроек и функция быстрого переключения между ними.

Запись на цифровую звуковую рабочую станцию (DAW)
Сделайте вашу музыку более эффектной, добавив в нее свои собственные инструменты и голос. ZOOM TAC-2 заметно облегчает этот процесс: просто подключите микрофоны и инструменты к соответствующим входам, а затем подключите TAC-2 к своему порту Thunderbolt. Благодаря современной технологии Thunderbolt вы сможете производить наложение записи на существующий трек с минимальной задержкой.

Передача аудио сигнала на компьютер
Подключите ZOOM TAC-2 к вашему компьютеру посредством Thunderbolt, а затем подключите источник звука (например, портативный рекордер, микшерную консоль или музыкальный проигрыватель) к одному из аудио входов ZOOM TAC-2. Вы можете прослушать полученный сигнал через наушники или подключив к одному из выходов ZOOM TAC-2 усилитель или колонки с независимым источником питания.

Использование ноутбука в качестве инструмента при живом выступлении
Звуковая карта ZOOM TAC-2 поможет оживить  записи на ноутбуке,  – просто подключите его к своему компьютеру через Thunderbolt, а выходы TRS к вашей микшерной консоли или к PA-системе. Этого достаточно, чтобы превратить ваш ноутбук в инструмент для живого исполнения.

Прослушивание потокового аудио высокого качества через наушники или динамики
Записи в формате MP3 звучат неплохо, но аудио высокого разрешения – 24/96 или 24/192 в формате WAV звучит гораздо лучше. Теперь вы можете проигрывать файлы высокого качества со своего компьютера на TAC-2 через коннектор Thunderbolt, используя вход для наушников на TAC-2, а не на компьютере. В качестве альтернативного варианта вы можете использовать TRS-выходы на задней панели при подключении к вашим динамикам.

Технические характеристики ZOOM TAC-2:
Входы:
Тип: балансные XLR/TRS(комбо)
Усиление на входе: 0, 9...60 дБ (шаг -3 дБ)
Входной импеданс: 3 кОм
Максимальный уровень входного сигнала: +12 дБ
Фантомное питание: +48 В
Тип: 1/4" джек
Входное сопротивление: 1 МОм
Максимальный уровень входного сигнала: +10 дБ

Выходы:
Тип: балансный 1/4" TRS-джек
Максимальный выходной уровень: +14 дБ
Выходное сопротивление: 100 Ом

Выход на наушники:
Тип: 1/4" стереоджек
Мощность: 20 мВт + 20 мВт (при 32-Ом нагрузке)
Максимальный выходной уровень: +8 дБ
Выходное сопротивление: 30 Ом
Звуковые каналы (запись) : 2
Звуковые каналы (воспроизведение): 2
Отношение сигнал/шум (EIN): 125 дБ (IHF-A) при 60 дБ, 150 Ом на входе
Частоты дискретизации: 192 кГц, 176.4 кГц, 96 кГц, 88.2 кГц, 48 кГц, 44.1 кГц
Разрядность: 24-бит

АЦП/ЦАП:
Тип: 4x апсемплинг
Чипсет: Burr Brown PCM4202 (АЦП), АКМ AK4396 (ЦАП)

Частотный диапазон:
-2,0 дБ: 20 Гц...60 кГц @ 192 кГц
-2.0 дБ: 20 Гц...40 кГц @ 96 кГц
-2.0 дБ: 20 Гц...20 кГц @ 44.1 кГц

Динамический диапазон:
АЦП: 118 дБ тип. (IHF-A)
ЦАП: 120 дБ тип. (IHF-A)
Интерфейс: Thunderbolt,
Питание: от Thunderbolt-шины
Размеры: 129,5 (Д) х 120 (Ш) х 51.3 (В) мм
Вес: 420 г

Комплект поставки:
- интерфейс TAC-2
- инструкция
- кабель Thunderbolt
(драйвера, программа MixEfx скачивается с сайта производителя)
