TEAC UD-501-S

TEAC UD-501-S ЦАП из линейки Reference 501 позволяет обрабатывать аудио в формате DSD с частотой дискретизации 2.8/5.6 МГц (по протоколам ASIO или DoP), а также работать с PCM-сигналом с разрешением до 32 бит/384 кГц.

Основные особенности TEAC UD-501-S:
- поддержка DSD 2.8/5.6MHz (USB)
- поддерживает PCM 32bit/384kHz (USB)
- поддерживает PCM 24bit/192kHz (коаксиальный вход)
- поддержка до 24bit/96kHz (оптический вход)
- поддерживает DSD методами ASIO2.1 или DoP
- 2 ЦАП BurrBrown PCM1795 (по одному на канал)
- 4 операционных усилителя MUSES8920 (по 2 на канал)
- 2 тороидальных трансформатора
- асинхронный режим передачи данных
- металлический корпус
- OLED-дисплей с регулировкой подсветки
- 4 настраиваемых аналоговых фильтра (воспроизведение по USB, DSD)
- 3 настраиваемых цифровых фильтра (воспроизведение по USB, PCM)
- отключаемый апсемплинг до 192 кГц
- последовательный двойной монофонический дизайн: от элементов питания до элементов вывода
- параллельный буфер для выхода RCA
- возможность обесточить USB-схему при использовании S/PDIF и схему линейного выхода при использовании наушников
- низкое энергопотребление (макс. 13 Вт)
- режим энергосбережения (переключаемый)
- переключение отображаемой на дисплее информации (режим преобразования и выбранный фильтр)
- линейный выход переключаемый (XLR или RCA)
- изменение полярности на XLR (pin 2 hot / pin 3 hot)
- USB аудио вход
- 2 оптических входа
- 2 коаксиальных входа
- линейный выход (RCA / XLR)
- специальный драйвер для Windows / стандартное программное обеспечение для Mac

Топология схем выполнена по принципу «двойное моно». Секции правого и левого каналов максимально удалены друг от друга с целью снижения помех. В каждой из них используется по одному ЦАПу Burr-Brown PCM1795 (32 бит/192 кГц), а также по 2 ОУ JRC MUSES8920, разработанных специально для Hi-Fi-компонентов. Для входа USB с чипом Tenor 8802 применяется асинхронный режим передачи данных, при этом задействован высокоточный тактовый генератор, способствующий снижению джиттера. При подключении к ПК с ОС Windows через USB-порт потребуется установка драйвера ASIO 2.1, который доступен для скачивания на официальном сайте компании.

В блоке питания имеются два силовых тороидальных трансформатора (по одному на канал). Для файлов PCM применяются два типа цифровых фильтров — Slow roll-off и Sharp roll-off, при этом фильтрацию можно полностью отключить. Фильтры для DSD: FIR1, FIR2, FIR3, FIR4 с частотами среза в 185, 90, 85 и 94 кГц. Модель обладает широким частотным диапазоном с верхней границей в 80 кГц. Отношение сигнал/шум достигает 115 дБ. Для файлов PCM возможен апсемплинг до 192 кГц с целью уменьшения джиттера. Доступно фирменное ПО для проигрывания файлов в высоком разрешении или DSD-файлов.

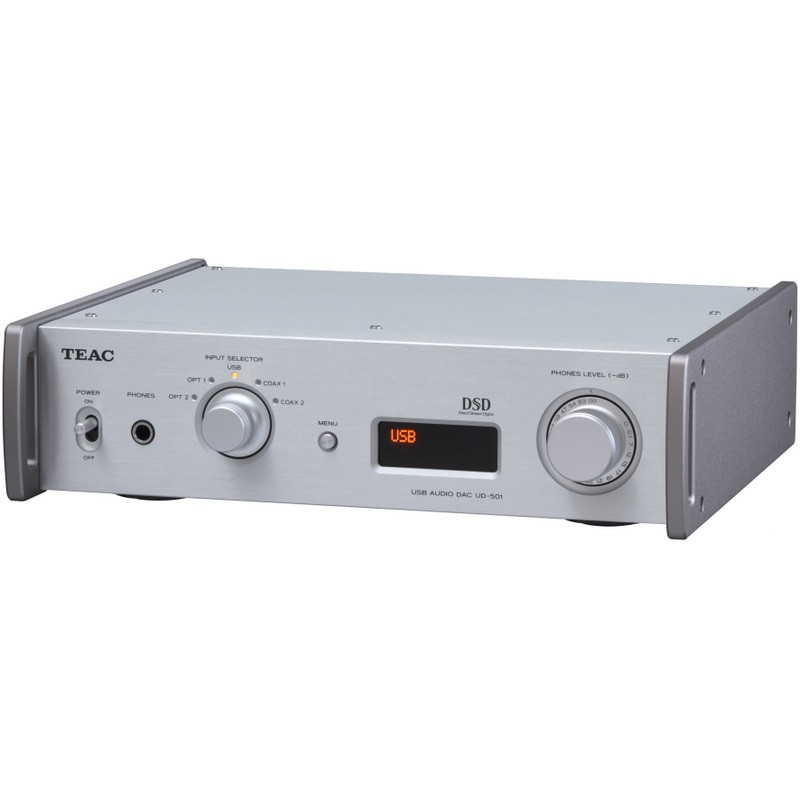

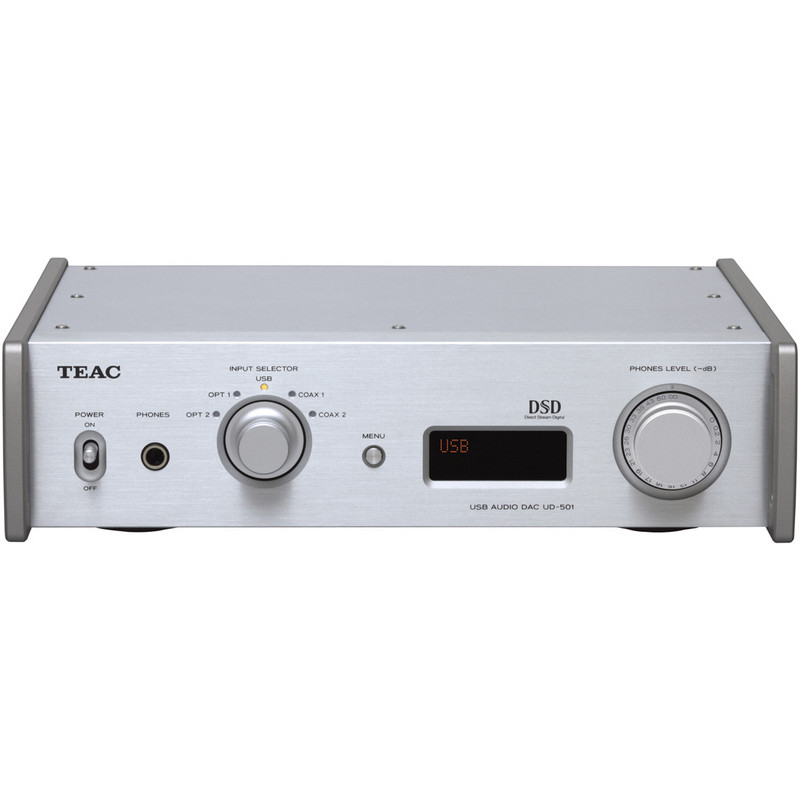

ЦАП TEAC UD-501-S имеет компактный корпус со стальным шасси, четкими дизайнерскими линиями и надежной защитой от вибраций и резонансов. Фасад, верхняя крышка и боковины с ручками для монтирования в рэковую стойку изготовлены из алюминия. На передней панели расположен OELD-дисплей с настраиваемой яркостью, справа от которого установлена ручка плавной регулировки громкости усилителя для наушников. Левее находится кнопка меню и ручка селектора входов. В левой части фасада имеется тумблер включения питания и 6.3 мм гнездо для наушников.

Входы представлены USB-портом, а также двумя коаксиальными и парой оптических разъемов. Выходы: линейный RCA и балансный XLR. Есть полезная функция, которая отключает цепи USB-входа, если задействован любой из S/PDIF-разъемов.

Технические характеристики TEAC UD-501-S:
ЦАП: 2 чипа Burr-Brown PCM1795 (32 бит/192 кГц)
Входы: 2 коаксиальных, 2 оптических, USB-порт (высокоскоростной, тип B, 2.0, поддерживает асинхронный режим передачи данных)
Выходы: линейный RCA, балансный (разъемы XLR с функцией переключения полярности), 6,3 мм гнездо для наушников
Максимальная выходная мощность усилителя для наушников: 2х100 мВт (при нагрузке 32 Ом)
Допустимые частоты дискретизации и разрядность файлов PCM для коаксиального входа: 32, 44.1, 48, 88.2, 96, 176.4, 192 кГц; 16 или 24 бит
Допустимые частоты дискретизации и разрядность файлов PCM для оптического входа: 32, 44.1, 48, 88.2, 96 кГц; 16 или 24 бит
Допустимые частоты дискретизации и разрядность файлов PCM для USB-входа: 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 кГц; 16, 24 и 32 бит
Допустимые частоты дискретизации файлов DSD для USB-входа: 2.8/5.6 МГц
Апсемплинг: до 192 кГц (PCM-файлы), отключаемый
Возможность выбора между балансным и небалансным выходом: (с помощью меню), RCA- и XLR-выходы не могут быть активными одновременно
Выходной импеданс: 88 Ом (выход XLR), 22 Ом (выход RCA)
Выходное напряжение: 4 В (выход XLR), 2 В (выход RCA)
Диапазон частот: 5 Гц – 80 кГц (-3 дБ)
Отношение сигнал/шум: 115 дБ
Коэффициент гармонических искажений: 0,0015% (1 кГц)
Блок питания 2 силовых тороидальных трансформатора (по одному на каждый канал)
Дисплей: органический электро-люминесцентный, три режима яркости, возможность отключения; отображает выбранный вход, частоту дискретизации, тип сигнала, тип фильтра и др.
Функция Auto Power Save: активируется с помощью ползункового переключателя на тыльной панели и служит для перевода аппарата в режим standby при отсутствии сигнала на цифровых входах в течение 30 минут
Режимы работы с подключенными наушниками: первый: при использовании выхода на наушники линейный выход отключается; второй: одновременная работа линейного выхода и выхода на наушники
Потребляемая мощность: 13 Вт
Потребляемая мощность в режиме standby: 0,1 Вт
Габариты (ШхВхГ): 290х81х244 мм
Вес: 4 кг.
