RME HDSP MADI

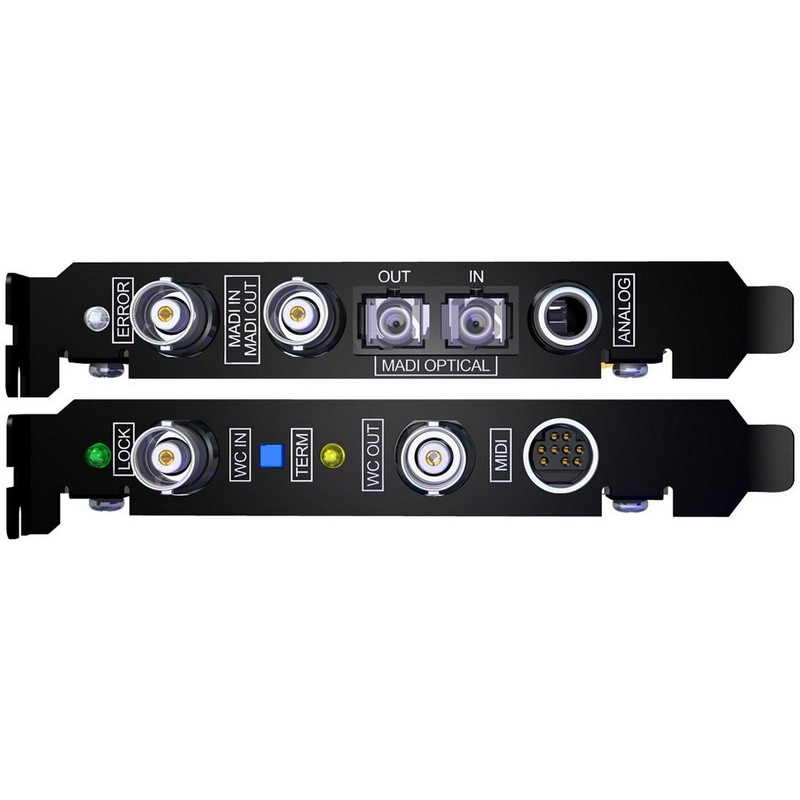

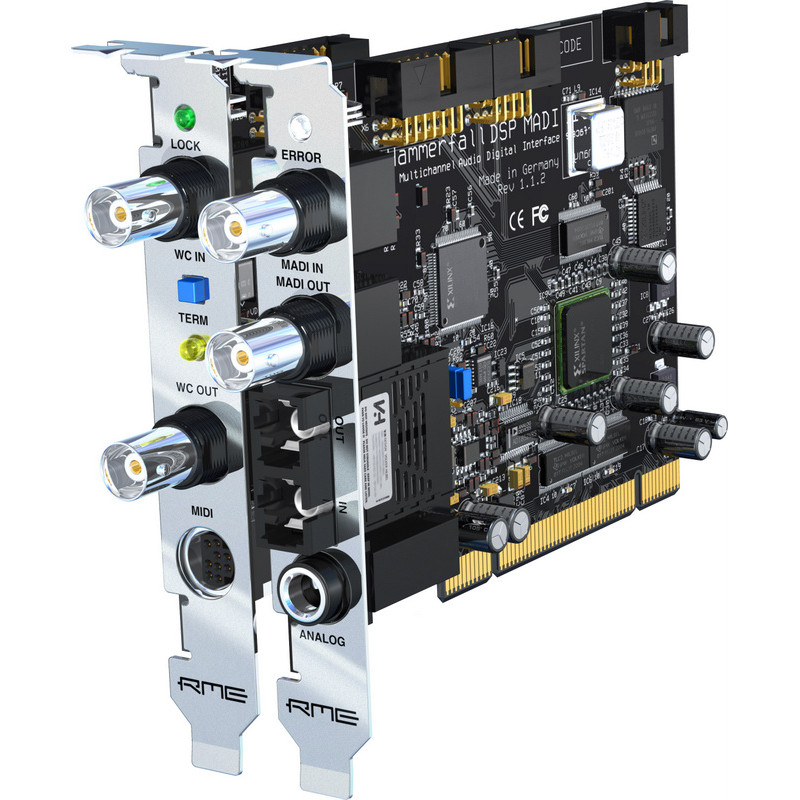

Звуковая карта RME HDSP MADI состоит из 2-х плат: основной (для шины PCI) и дочерней (слота не занимает). На основной плате есть аналоговый линейный стереовыход (джек, может использоваться для подключения наушников), электрические (BNC) и оптические цифровые входы и выходы формата MADI, светодиодный индикатор ошибки (все перечисленное расположено на заглушке платы). Выходное напряжение электрического цифрового сигнала выбирается джампером, расположенным на основной плате.

На дочерней плате есть вход и выход Word Clock (BNC), переключатель и светодиодный индикатор терминирования входа Word Clock, светодиодный индикатор синхронизации, 2 MIDI-входа и MIDI-выхода (выполнены на девятиконтактном разъеме типа Mini-DIN, прилагается кабельный адаптер с разъемами DIN-5). Дочерняя плата соединяется с основной посредством прилагаемого шлейфа с 14-контактными разъемами. Есть виртуальные MIDI-вход и MIDI-выход для передачи MIDI-данных по интерфейсу MADI.

Поддерживаются разрядность 24 бита и частоты дискретизации 32, 44,1, 48, 88,2, 96 кГц (заявленная поддержка частот дискретизации 176,4 и 192 кГц пока не реализована). Возможны воспроизведение и запись одновременно 64 аудиоканалов (с разрядностью 24 бита и частотой дискретизации до 48 кГц). При повышении частоты дискретизации количество доступных каналов сокращается до 32. Есть встроенный цифровой микшер, выполняющий обработку с разрядностью 40 бит. Цифровой интерфейс имеет функции подавления джиттера. Возможна совместная работа до трех систем HDSP MADI под одним драйвером. Прилагаются программная панель управления микшером, мультиклиентные драйверы для Windows (ASIO, MME и GSIF), драйверы для MacOS X (Core Audio и Core MIDI).

В RME HDSP MADI имеется специальная версия TotalMix FX, которая позволяет эффективно использовать огромное число каналов 56/64 и 8192-канальный микшер. Встроенная матрица TotalMix позволяет удобно использовать карту как мощный MADI-маршрутизатор. В отличие от большинства других маршрутизаторов каждый канал может быть направлен по отдельности даже с индивидуальными настройки уровней для каждой маршрутизации. HDSPe MADI совместима с Windows и Mac OS.

Технические характеристики RME HDSP MADI:
Скорость передачи 2,5 Гбит
Дуплексная скорость передачи данных до 500 МБ/с
Изменяемые настройки в реальном времени
Синхронизация: MADI коаксиальный, MADI оптический, AES / EBU, Word Clock
Частота дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц,
Диапазон частот дискретизации для MADI: 32 кГц - 96 кГц, Word Clock: 27 кГц - 200 кГц
Джитер: < 1 нс
Чувствительность сигнала: PLL работает даже на 100 нс без проблем
Соотношение сигнал-шум: 110 дБ
Разделение каналов : > 100 д
Выход: 6,3 мм TRS
Выходное сопротивление: 75 Ом
Выходной уровень: +13 dBu
