Moog MF-101 Lowpass Filter

Moog MF-101— это низкочастотный фильтр, полностью повторяющий по схематике аналогичный компонент классических модульных систем Moog. Прибор включает в себя Фильтр с 2-мя уровнями крутизны и 2-х скоростной генератор огибающей. На вход возможно подавать сигнал любого уровня — от инструментального до линейного.

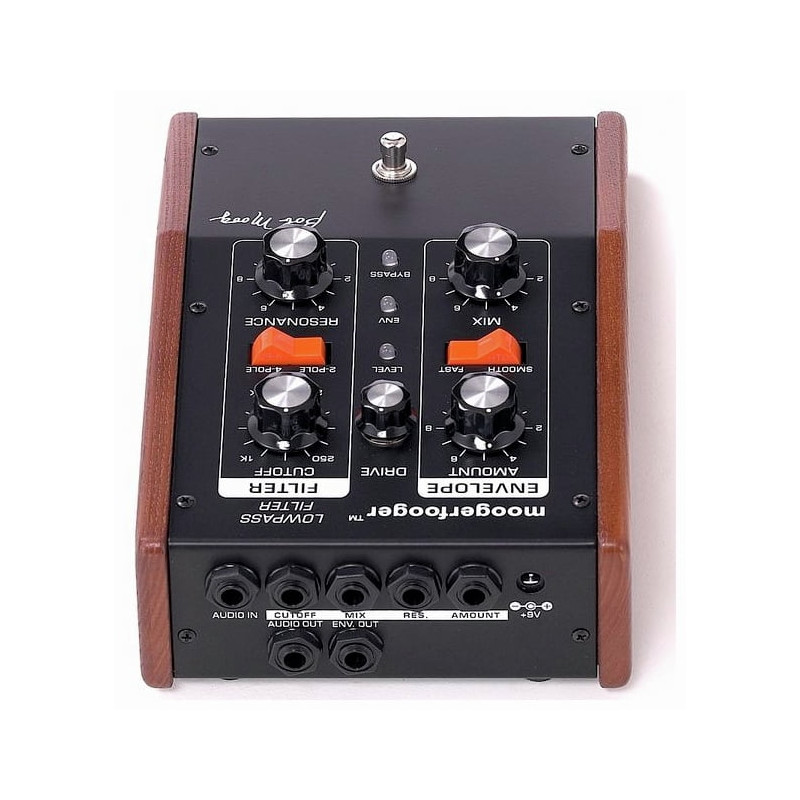

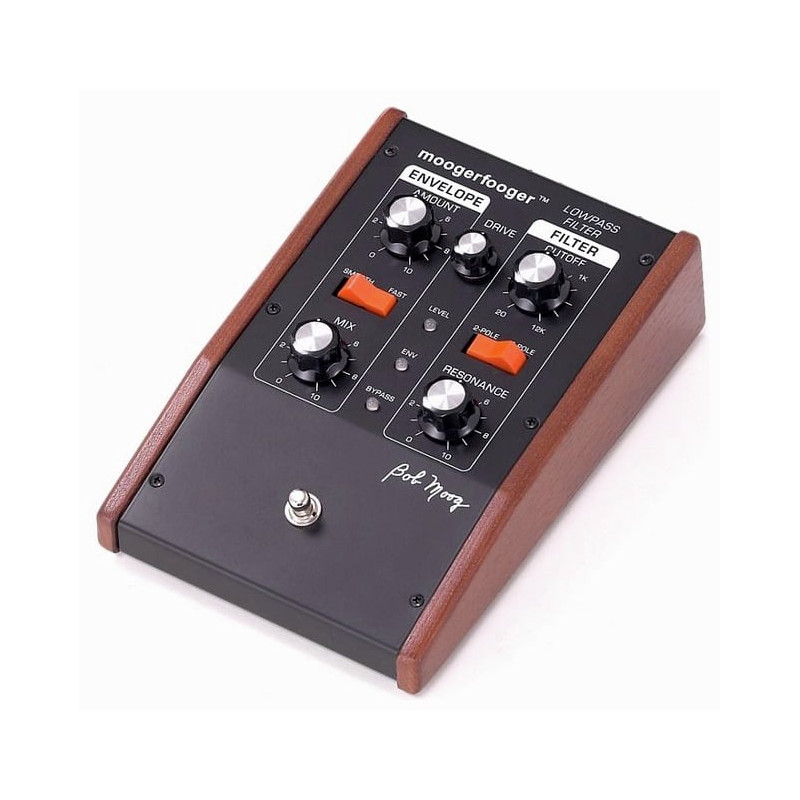

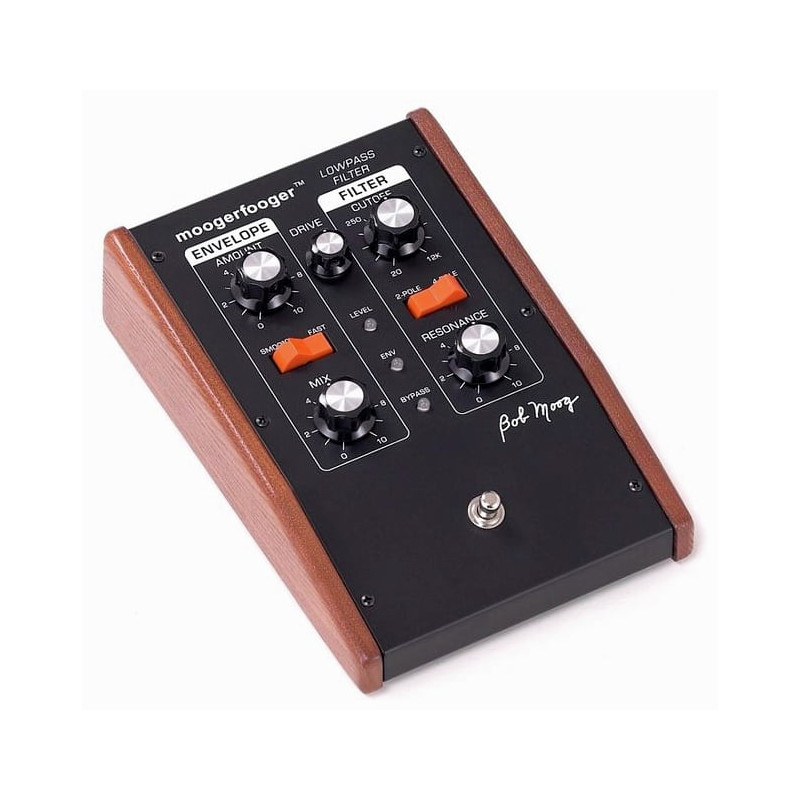

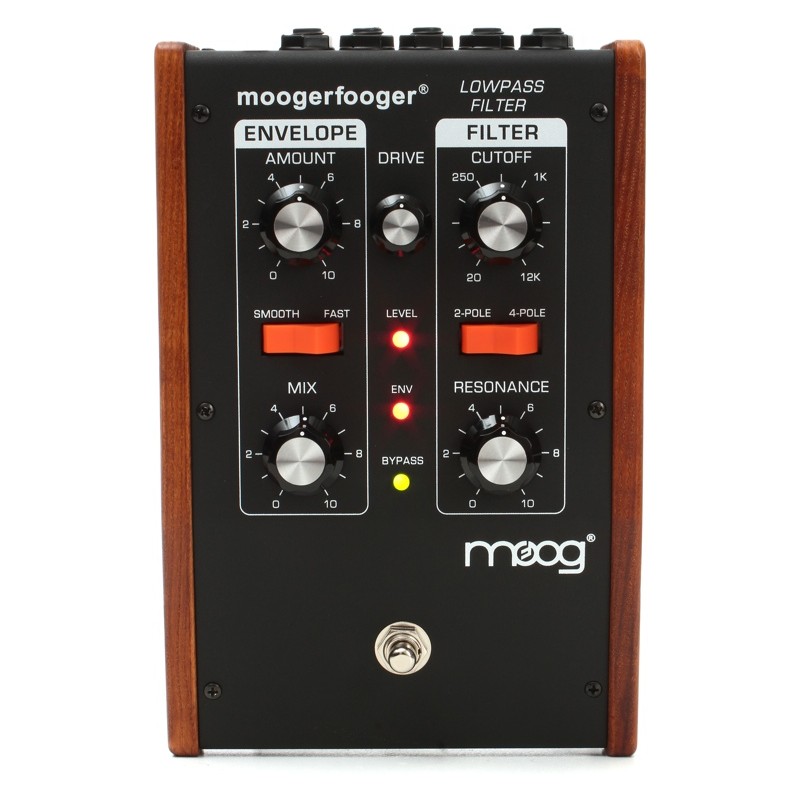

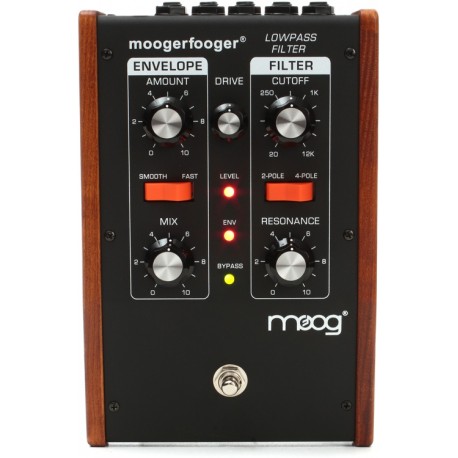

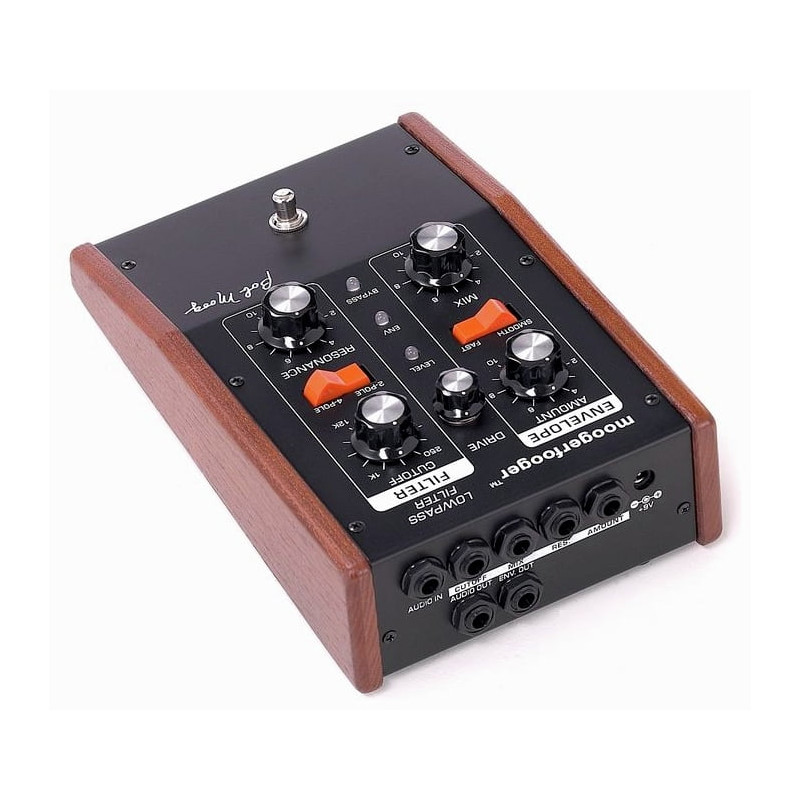

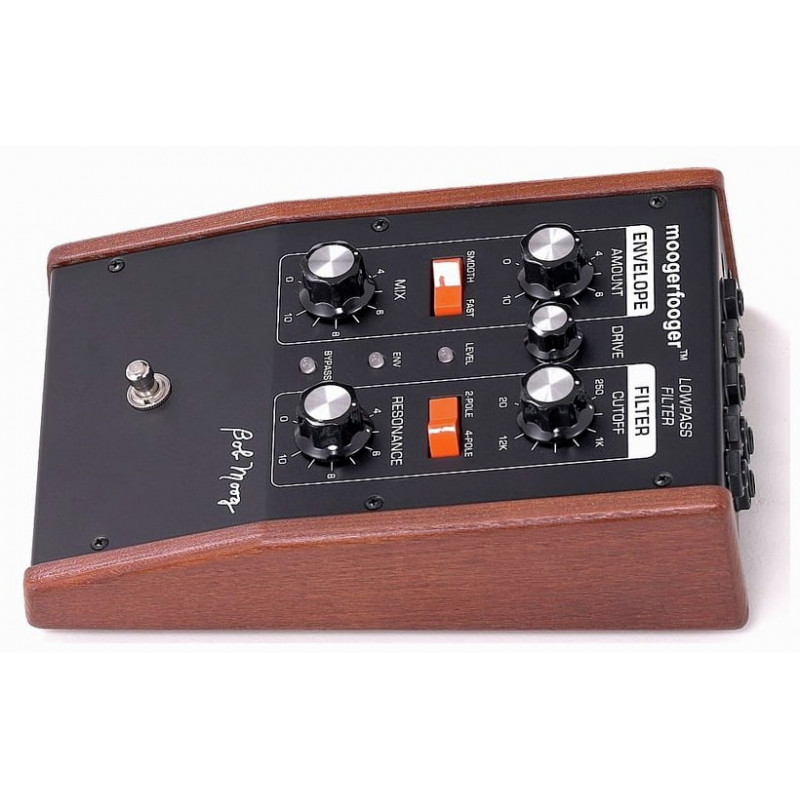

Moog MF-101 органы управления:
- Cutoff: поворотный регулятор, который изменяет частоту среза фильтра в диапазоне восьми октав.
- Resonanсe: поворотный регулятор, который изменяет форму отклика фильтра.
- Envelope Amount: поворотный регулятор, который регулирует уровень воздействия повторителя огибающей на частоту среза.
- Mix: поворотный регулятор баланса уровней прямого и обработанного сигналов.
- Drive: поворотный регулятор усиления аудиовхода.
- Smooth-fast: переключатель, который выбирает между плавным и быстрым откликом повторителя огибающей.
- 2-Pole/4-Pole: переключатель, который выбирает 2-х полюсный (яркий) и 4-х полюсный (глубокий) частоты фильтра.
 - Level – уровень исходящего сигнала.

Moog MF-101 может быть использован с любым инструментом, который даёт сигнал линейного или инструментального уровня. С помощью соответствующих регуляторов пользователь может изменять соотношение чистого и необработанного сигналов, частоту среза, уровень резонанса и количество применённой к сигналу огибающей. Все параметры фильтра могут регулироваться с помощью педали экспрессии: таким образом, MF-101 можно легко настроить в качестве своеобразной «квакушки». Схема заключена в не убиваемый, красивый и приятный на ощупь корпус, который удобно располагать как на полу, так и на столе. Лоу-пасс фильтр убирает высокие частоты из сигнала. Это заставляет инструмент звучать более приглушённо и «тепло». Параметр Cutoff регулирует частоту, выше которой частоты будут обрезаться. Создатели сравнивают его с занавеской, которая потихоньку опускается вдоль окна и уменьшает количество света в комнате. Ручка резонанса позволяет получать яркий и характерный всплеск частот в том месте, где произведён срез. Если поднять резонанс на достаточный уровень и начать двигать ручку Cutoff, вы получите эффект wah-wah. Огибающая – это график, согласно которому работает фильтр. Можно сделать так, чтобы срез частот был постоянным и стабильным: в таком случае график имеет вид прямой линии. Однако увеличивая уровень влияния огибающей на фильтр, вы заставите его реагировать на динамику игры. Это как бы невидимая рука, которая будет двигать ручку Cutoff.

Регулируемые параметры: уровень возврата, частота среза фильтра, уровень резонанса и уровень воздействия огибающей. Все это параметры управляемы как вручную, так и с помощью Expression-педалей. На задней панели имеются аудио вход/выход, входы для педалей и выход с огибающей, выполненные на разъемах TRS. Вместо педалей можно подключить подходящий источник сигнала CV. На лицевой панели имеется крепкий металлический переключатель включения/выключения эффекта. Огибающая управляется по принципу гейта (стартует от каждой новой ноты с явной атакой) и кправляет частотой среза фильтра. Таким образом, Moog MF-101 Lowpass Filter может работать по принципу Auto-Wah.

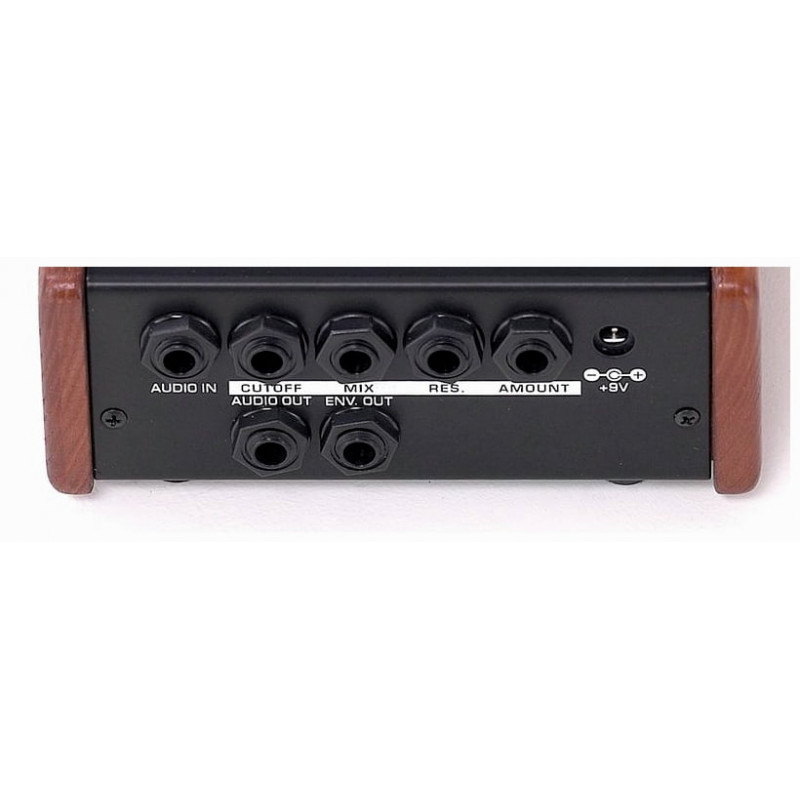

Moog MF-101 разъёмы:
- Аудиовход Audio In 1/4″ джек: может использоваться с сигналами инструментального или линейного уровней, от -16 до +4 дБм.
- Аудиовыход Audio Out 1/4″ джек: 4 дБм — номинальный уровень выходного сигнала.
- Cutoff, Resonance, Amount, Mix стерео 1/4″ разъёмы, которые принимают педали экспрессии Moogerfooger EP1 (или эквивалент), а также контроль напряжения либо двухконтурные или трёхконтурные 1/4″ разъёмы.
- Envelope Out: для использования вместе с другими устройствами, управляемыми напряжением.

Moog MF-101 технические характеристики:
- 9 В разъем для подключения блока питания.
- Корпус чёрного цвета с деревянными боковыми панелями.
- Габариты: 229×152×64 мм.
- Вес: 746 г.
