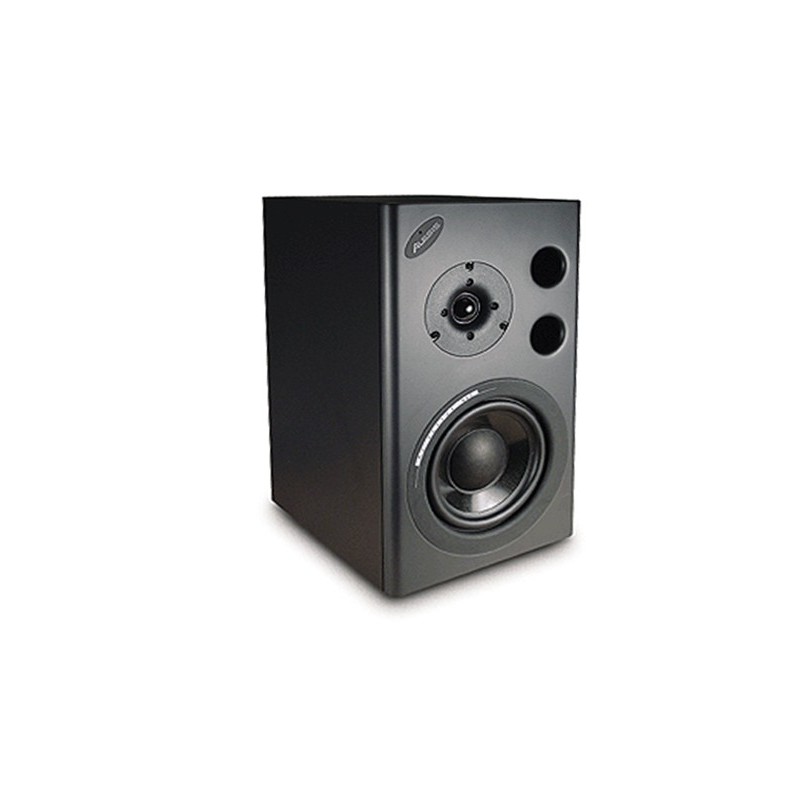

ALESIS M1 ACTIVE MK2

Студийные мониторы Alesis M1 Active MKII - это активные мониторы, в конфигурации bi-amp реализовался богатый опыт компании Alesis по разработке профессионального оборудования для студийных приложений. Широкая ровная частотная характеристика обеспечивает формирование аудиообраза с большой зоной наилучшего восприятия. Детализированное воспроизведение сигналов средне- и высокочастотного диапазонов в полном объеме соответствует требованиям, предъявляемым к профессиональным активным мониторам.

Активные мониторы M1 Active, собранные по традиционной схеме, объединяют в одном корпусе усилители и динамики. Возможно их непосредственное подключение к любым источникам сигналов линейного уровня с помощью пары кабелей. M1 Active являются двухусилительными; это означает, что высокие и низкие частоты поступают не только на разные динамики (твиттер и вуфер), но и на разные усилители через электронный кроссовер. Пара мониторов M1 Active содержит в сумме 4 усилителя. Данная схемотехника является более эффективной, чем одноусилительная схема с пассивным кроссовером, позволяет достичь меньших габаритов усилителей мощности и разместить их внутри корпуса громкоговорителя.

Основное усилие разработчиков было направлено на создание студийных мониторов, аналогичных Alesis Monitor One с расширенной передачей верхних и нижних частот. Номинальный частотный диапазон составляет 50 Гц – 20 кГц ±2 dB. К тому же, использование электронного кроссовера в наиболее критичном диапазоне “верхней середины” снижает фазовые искажения и временные сдвиги, обычно наблюдаемые в пассивных схемах кроссоверов. Благодаря применению раздельных усилителей для верхней и нижней полосы частот, а также специальной схеме кроссоверных фильтров, звуковой баланс мониторов M1 Active всегда остается неизменным.

Основные особенности ALESIS M1 ACTIVE MK2:
• Активные мониторы конфигурации bi-amp, предназначенные для коммерческих и проектных студий
• Детализированное воспроизведение, великолепный аудиообраз, ровная частотная характеристика
• 6.5" вуфер из нетканного углеродного волокна, обеспечивающий безинерционность воспроизведения низкочастотного сигнала
• 1" куполообразный твиттер с двойным магнитным экраном и вязким ферромагнитным хладагентом
• Встроенные усилители 75 Вт (НЧ) и 25 Вт (ВЧ) аудиофильного качества
• Кроссовер с точкой раздела 2000 Гц, обеспечивающий широкую дисперсию и низкий уровень искажений при воспроизведении низкочастотного сигнала
• Широкое использование в стереофонических мониторных и surround приложениях

Динамики
Диффузор 6.5" вуфера сделан из углеродистого волокна (углеродистое волокно на 25% легче полипропилена, что обеспечивает лучшую отдачу на низких частотах и детальное воспроизведение нижней середины) и покрыт слоем синтетической резины, что снижает чувствительность системы к воздействиям прямых солнечных лучей, озона, тепла и влажности. После начального периода “обкатки” (около 20 часов) звук остается неизменным в течение всего срока эксплуатации продукта.

Дюймовый конус высокочастотного динамика изготовлен из японского шелка, имеет встроенное фазирующее устройство и заполнен ферромагнитной охлаждающей жидкостью, что помогает добиться хорошей звукопередачи в совокупности с большой выходной мощностью. Для экранировки твиттера используются раздельные камеры для снижения воздушного резонанса. Пониженная точка кроссовера (1500 Гц) позволяет достигнуть чрезвычайно широкого рассеяния твиттера и низких искажений сигнала на наиболее критичных средних частотах. Дизайн твиттера оптимизирован для длительного срока эксплуатации с высокой отдачей и работе в ближней зоне мониторинга.

Магнитное экранирование
Мониторы M1 Active имеют магнитное экранирование как на вуфере, так и на твиттере, позволяющее эксплуатацию в непосредственной близости от них компьютерных мониторов или видеоэкранов (на расстоянии минимум 76.2 мм).

Магнитное экранирование используется совместно со второй системой противоположно ориентированных магнитов. Твиттер имеет дополнительный стальной экран, локализующий магнитное излучение.

Электронные кроссоверы
В M1 Active используются 75-ваттный усилитель вуфера и 25-ваттный усилитель твиттера, разделенные электронным кроссовером с фильтрами 8-го порядка и центральной частотой 1500 Гц. Электронные кроссоверы имеют минимум фазовых искажений и потерь мощности, по сравнению с традиционными пассивными кроссоверами, устанавливаемыми после усилителя. Фильтры 8-го порядка имеют большую крутизну (48 дБ на октаву), что снижает перекрестные помехи между вуфером и твиттером вблизи точки кроссовера.

Дополнительно, секция твиттера имеет электронную схему временной коррекции, благодаря которой сигналы вуфера и твиттера воспроизводятся одновременно. Электронные кроссоверы имеют следующие достоинства:

• Низкие интермодуляционные искажения, достигаемые ограничением полосы рабочих частот усилителей.
• Повышенный динамический диапазон. Два усилителя монитора M1 Active – 75 Вт и 25 Вт – при двухусилительной схеме включения перегружаются при том же уровне, что и один 200-ваттный усилитель, работающий с пассивным кроссовером.
• Повышенная отдача.
• Оптимальное согласование вуфера с усилителем.
• Улучшенная отдача кроссовера при работе на постоянную нагрузку.
• Простота настройки системы с учетом различной чувствительности динамиков.
• Возможность настройки фазовых, временных и резонансных характеристик монитора.
• Специально для M1 Active, широкополосная отдача твиттера простирается вниз до частоты 1500 Гц. Это достигается применением в кроссовере электронного фильтра 8-го порядка с крутизной 48 дБ на октаву.

Источник питания

Мониторы M1 Active имеют стабилизированный отключаемый источник питания, созданный на принципе импульсной широкополосной модуляции (PWM) и имеющий уменьшенные габариты, по сравнению традиционными трансформаторно-конденсаторны-ми схемами. PWM обеспечивает защиту усилителей от “скачков” напряжения и не нуждается в наличии заменяемого предохранителя. И, наконец, применение PWM исключает фон переменного тока, поскольку вместо сетевого трансформатора (50 Гц) используется высокочастотный преобразователь, работающий на очень высокой частоте (130’000 Гц).

Стабилизированный блок питания увеличивает динамический диапазон и перегрузочную способность усилителей. Компактный дизайн блока питания незначительно уменьшает внутренний объем корпуса громкоговорителя. Работа на полной мощности под­держивается даже при значительном понижении напряжения питающей сети.

Конструкция корпуса

Корпус M1 Active собран из ДСП средней плотности, толщиной 16 мм с виниловым покрытием, а лицевая панель из ДСП имеет толщину 25 мм. Весь корпус изнутри укреплен антивибрационными зажимами.

Несимметричный дизайн

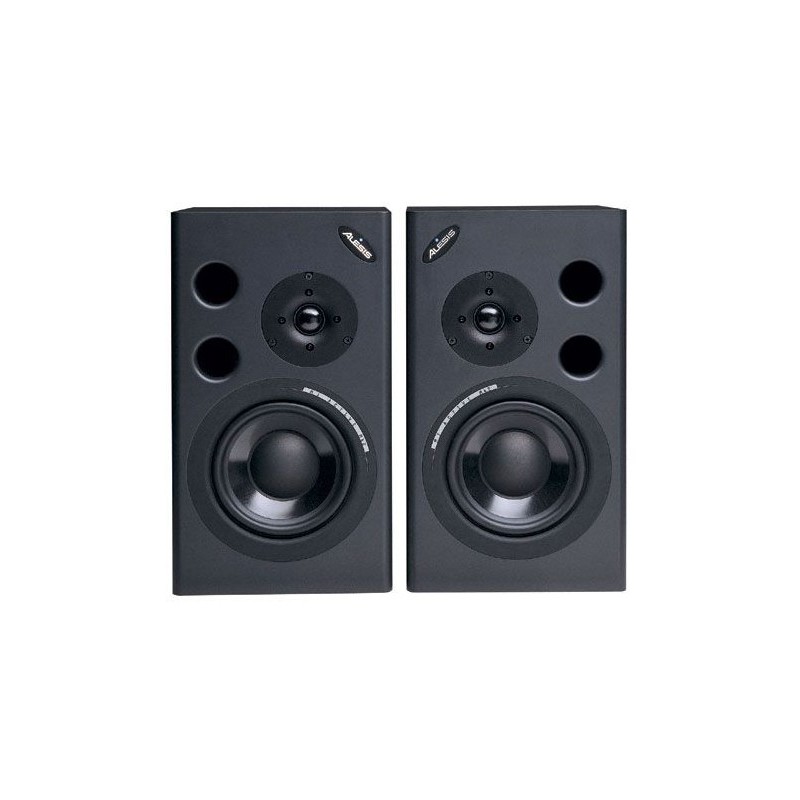

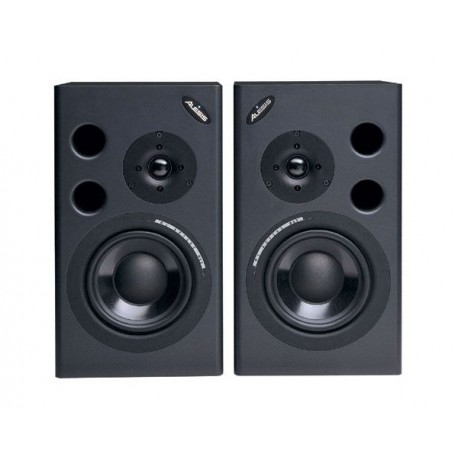

Громкоговорители M1 Active разработаны в виде зеркально-ориентированной пары с двумя фронтальными фазоинверторами и смещенными твиттерами. Используемые в M1 Active твиттеры имеют очень широкое рассеяние, которое будет ограничено при центральной ориентации. Используемые в других продуктах твиттеры волноводного типа имеют ограниченное рассеяние и, поэтому, монтируются в центре.

При вертикальном расположении M1 Active, отдача твиттера относительно центральной линии корпуса на расстоянии 1 метра остается симметричной, поскольку угол между центральной линией корпуса и центром твиттера в ближней зоне прослушивания (1 м) составляет всего 1.27°. Следовательно, с позиции акустики, смещенный дизайн твиттера не дает негативных эффектов, а помо­гает сгладить частотную отдачу в диапазоне 2 кГц – 4 кГц.

В M1 Active использованы два фронтальных, несимметричных относительно вуфера, фазоинвертора, значительно повышающих отдачу на низких частотах. Фазоинверторы имеют внутренний изгиб под углом 45° и направлены к внутреннему радиатору усилителя, создавая дополнительное его охлаждение.

Мониторинг ближней зоны

Мониторы ближней зоны располагаются вблизи от слушателя для максимального сокращения звукового пути, что помогает избегать лишних отражений. Благодаря мониторингу ближней зоны, фактор акустической неравномерности окружающего пространства становится незначительным, что содействует стабильности характеристик системы мониторинга.

Совокупность правильного размещения небольших мониторов, комнаты с малым коэффициентом реверберации и оптимальной громкости прослушивания способно дать достойные результаты при небольших затратах бюджета.

При переходе в другую студию, аналогичные мониторы дают повторяемые результаты. Даже при наличии больших систем мони­торинга, использование малых громкоговорителей и ближней зоны мониторинга является неоспоримым подспорьем в бизнесе звукозаписи.

Технические характеристики ALESIS M1 ACTIVE MK2:
НЧ драйвер: 6.5" вуфер из нетканного углеродного волокна
ВЧ драйвер: 1" куполообразный твиттер с двойным магнитным экраном и вязким ферромагнитным хладагентом
Кабинет: фазоинверторные отверстия, зеркально симметричная конструкция кабинетов левого и правого каналов
Магнитный экран: присутствует
Частотный диапазон: 50 Гц - 20 кГц, ±2 дБ
Усилитель НЧ: 75 Вт @ 6 Ом
Усилитель ВЧ: 25 Вт @ 4 Ом
Кроссовер: 4-го порядка, 24 дБ/октава @ 2000 Гц и обрезной фильтр низких частот 4-го порядка @ 48 Гц

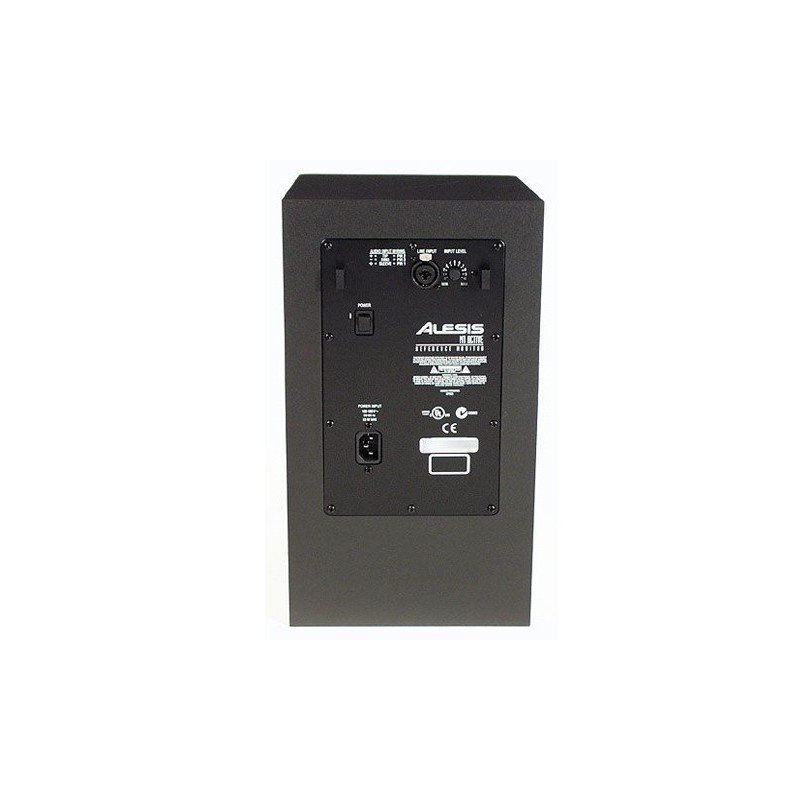

Коммутация: разъемы XLR и 1/4"
Габариты (В х Ш х Г): 381 мм х 216 мм х 253 мм
Вес: 8.9 кг (каждый)
