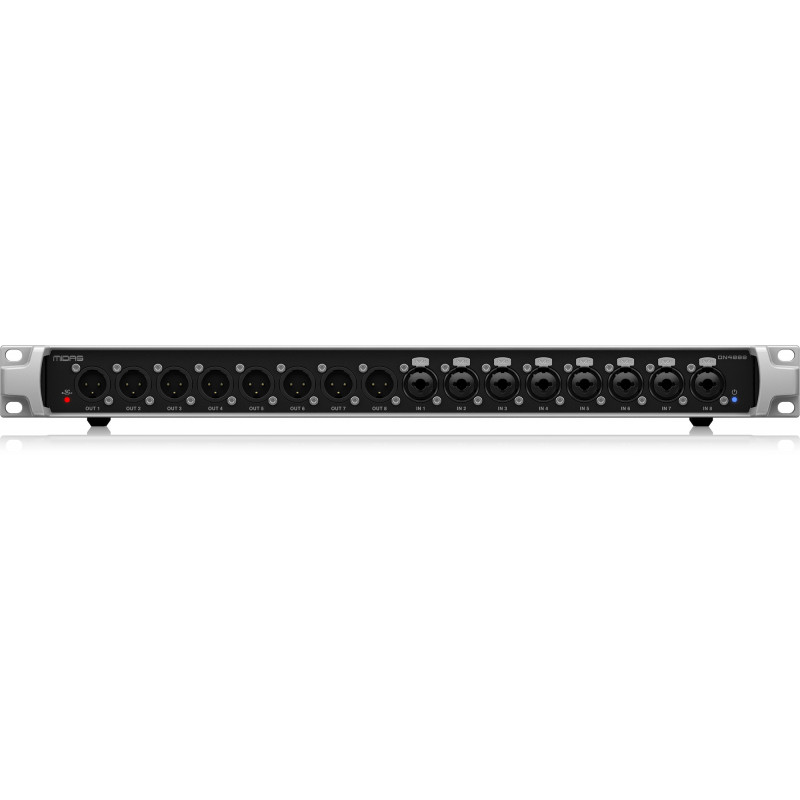

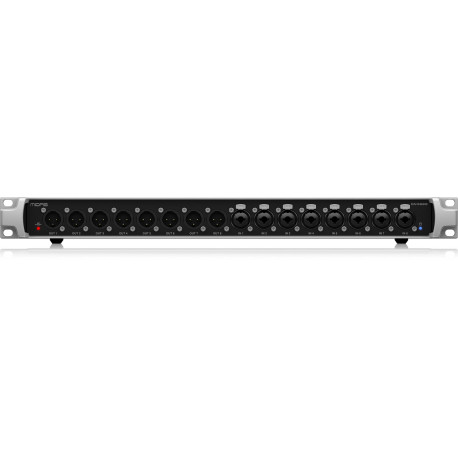

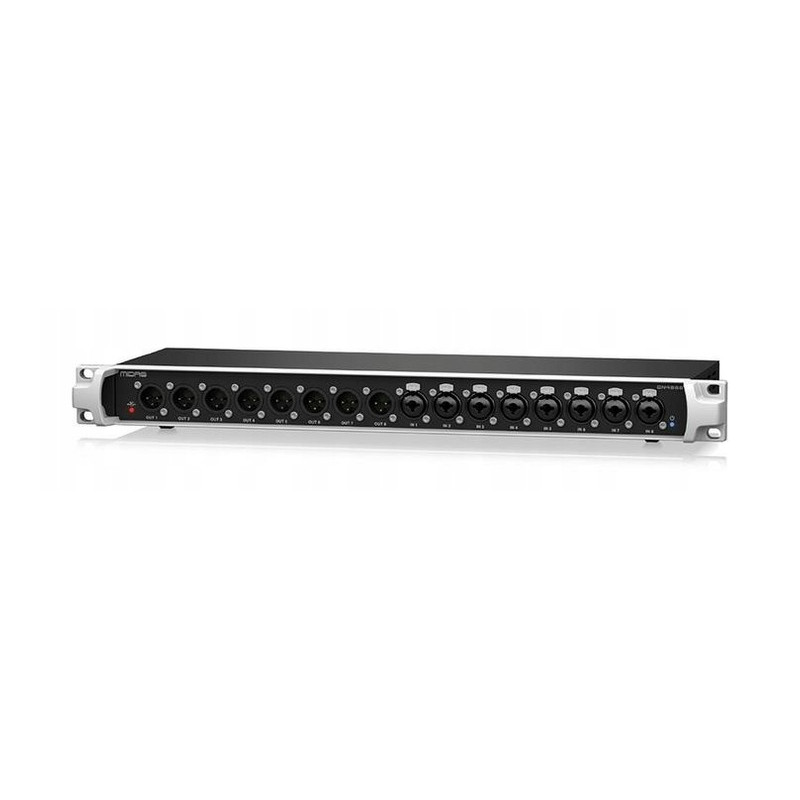

MIDAS DN-4888

MIDAS DN-4888 - модуль расширения Ultranet / StageConnect

сновные особенности MIDAS DN-4888:
- Распределительная панель с 8 балансными линейными входами XLR и 8 балансными линейными выходами XLR для систем StageConnect
- Может использоваться как аналоговый блок ввода/вывода для других устройств StageConnect, динамиков Turbosound iQ или приемников Behringer WING и Ultranet, таких как микшеры для персонального мониторинга P16
- 32-канальная передача звука StageConnect с субмиллисекундной задержкой, 24-битный несжатый PCM, 44,1/48 кГц с помощью стандартного микрофона XLR или DMX-кабеля
- Позволяет каскадирование с другими блоками StageConnect, такими как DN4816-I и DN4816-O, для увеличения количества аналоговых входов и выходов
- Гибкое подключение на сцене и между боковыми стойками с помощью любого балансного микрофонного кабеля
- Поддерживает двунаправленные аудио конфигурации, с контрольными данными и дистанционным питанием 12 В постоянного тока / 18 Вт
- Режим Master позволяет обмениваться многоканальным звуком с цепочкой других устройств StageConnect
- Ведомые режимы предлагают конфигурации 8x8 или 16x8 каналов для использования с микшерными пультами, стейджбоксами и хабами с поддержкой StageConnect
- Два выхода Ultranet для подключения персонального мониторинга Behringer P16 и акустических систем Turbosound iQ непосредственно со StageConnect и аналоговых входов
- Внешний источник питания для автономного использования и удаленного питания на выходе StageConnect Master

Интерфейс Midas DN4888 - идеальное решение для подключения дополнительного оборудования к монитору или FOH-консоли. Он имеет 8 дополнительных аналоговых входов и выходов для подключения 8 аналоговых входов или подключения беспроводных устройств, таких как 8 беспроводных микрофонов и 8 беспроводных внутриканальных систем.

Интерфейс StageConnect можно подключить к другим устройствам StageConnect с помощью одного кабеля XLR для многоканальной передачи звука. Доступны различные варианты входов/выходов, обеспечивающие легко масштабируемое подключение в боковой стойке. Устройства серии DN48XX могут быть соединены в последовательную цепочку и автоматически согласовывать каналы для соответствующего подключения.

StageConnect - будущее XLR
Что, если бы любой стандартный XLR или DMX кабель можно было бы использовать для передачи более чем одного канала звука?

Что, если бы этот кабель мог передавать сигналы не только в одну сторону, но и в двух направлениях?

Что, если бы этот кабель позволял одновременно передавать данные управления или даже MIDI?

Что, если бы подключенное устройство StageConnect могло получать до 18 Вт мощности через этот самый кабель?

Именно такие возможности предоставляет StageConnect - новый стандарт интерфейса, который будет выпущен компанией Music Tribe после двух лет разработки. Серия Midas DN48XX является одним из первых доступных интерфейсов ввода/вывода, основанных на стандарте StageConnect. Этот новый стандарт имеет выдающиеся технические характеристики: 32 канала несжатого PCM-аудио в различных конфигурациях ввода/вывода, 24 бит при 48 кГц, задержка менее 0,05 мс. Для оптимальной производительности и длинных кабельных линий необходим DMX-кабель 110 Ом.

Экосистема и не только
Серия DN48XX - это первое поколение интерфейсов ввода/вывода для новой экосистемы StageConnect. StageConnect была представлена вместе с микшерным пультом Behringer WING. Несмотря на то, что серия DN48XX была разработана с учетом особенностей консоли WING, устройства могут использоваться со всеми устройствами StageConnect, такими как HUB4. Экосистема StageConnect открывает широкое поле для использования аудиоустройств. Будь то несколько устройств ввода/вывода, распределенных по сцене, или оборудование в боковой стойке - возможности использования интерфейсов StageConnect серии DN48XX практически безграничны.

Интерфейсы для удовлетворения ваших требований
Независимо от того, хотите ли вы использовать StageConnect для подключения беспроводных систем, внешних эффектов или систем воспроизведения, устройства серии DN48XX можно легко соединить в цепочку, чтобы удовлетворить требования ваших соответствующих конфигураций входов/выходов. Благодаря общей полосе пропускания в 32 канала, все комбинации от 32 входов по 16 входов и выходов параллельно до 32 выходов могут быть достигнуты с помощью различных комбинаций интерфейсов DN48XX, соединенных с помощью простого кабеля XLR.

Питание от сети постоянного питания или через StageConnect
Устройства серии DN48XX можно запитывать от сети постоянного тока или через StageConnect. По конструкции, каждое головное устройство SC Master обеспечивает 18 Вт мощности, которая может быть использована устройствами в цепочке. В зависимости от соответствующего энергопотребления, несколько устройств в цепочке могут получать фантомное питание от одного ведущего устройства. Следует отметить, что SC-устройство в цепочке, которое питается постоянным током, может также питать другие устройства, подключенные к его мастер-порту. Чтобы проверить подходящую конфигурацию на энергопотребление, используйте StageConnect Calculator (SSC Tool). Этот инструмент проверяет виртуально сконфигурированную цепочку на длину DMX-кабелей, питание, маршрутизацию звука и другие параметры.

Автоматическая конфигурация сети
Существует два способа конфигурации цепочки SC. Вы можете настроить цепочку вручную с помощью таких устройств, как WING, или позволить автоматической конфигурации шины выполнить свою работу. Этот процесс адаптирует конфигурацию входов и выходов шины SC в зависимости от подключенных устройств. Просто подключите устройства, и главное устройство цепочки автоматически изменит маршрутизацию. Для проверки и планирования настроек доступно программное обеспечение SSC Tool, которое предоставляет информацию о маршрутизации и длине DMX-кабеля, управлении питанием и других параметрах.

Аналоговые входы/выходы для внешних эффектов
DN4888 имеет 8 балансных линейных входов и выходов, которые можно использовать для питания внешних FX-процессоров. Все, что вам нужно сделать, это установить DN4888 на стойку эффектов и подключить его к консоли с помощью одного кабеля XLR. Таким образом, вы можете сохранить локальные выходы, сократить время настройки и значительно повысить надежность. Кроме того, эти соединения можно использовать для беспроводных передатчиков и приемников или любого другого применения, требующего дополнительных аналоговых входов и выходов.

ULTRANET - бесперебойная интеграция
Хорошо зарекомендовавшая себя технология Ultranet передает до 16 независимых каналов 24-битного цифрового аудио по одному кабелю CAT5 между совместимыми цифровыми устройствами. Устройства серии DN48XX обеспечивают подключение к сети Ultranet для трансляции между StageConnect и Ultranet. Таким образом, более 1 миллиона продуктов Ultranet на рынке, таких как система мониторинга P16, микшеры AIR и акустические системы Turbosound, могут быть интегрированы в экосистему StageConnect.

StageConnect
StageConnect Calculator - это инструмент, который можно использовать для проверки и планирования настроек. Вы можете создать виртуальную цепочку SC, чтобы изучить маршрутизацию восходящего и нисходящего потоков. Калькулятор также указывает параметры максимальной длины DMX-кабеля, бюджет мощности и общую стабильность вашего соединения.

Вы можете виртуально изменять конфигурацию отдельных устройств, изменять их порядок и интуитивно добавлять или удалять устройства из цепи. Это позволяет исследовать возможности маршрутизации сигналов через новую экосистему

Технические характеристики MIDAS DN-4888:
Тип: модуль расширения Ultranet / StageConnect
С 8 аналоговыми линейными входами, 8 аналоговыми выходами и возможностью подключения Ultranet.
С помощью StageCONNECT можно передать до 32 сигналов по одному кабелю XLR (110 Ом, макс. 40 метров).
Задержка менее 1 мс
8 балансных линейных входов XLR
8 балансных линейных выходов XLR

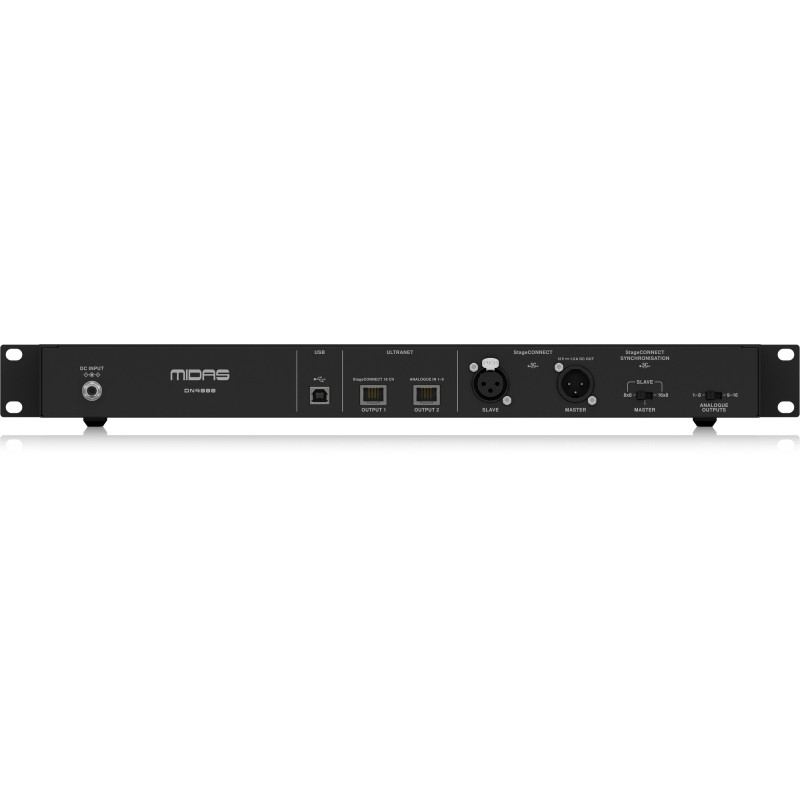

2 входа/выхода StageCONNECT (ведомый и главный)
2 выхода Ультранет
1 USB-порт
Питание может осуществляться через прилагаемый сетевой адаптер (12 В постоянного тока/2,5 А) или фантомное питание 12 В.
Размеры (Ш х Д х В): 483 х 169 х 49 мм
Вес: 2,2 кг
