AMC DSP8X8

AMC DSP8X8 — звуковой процессор с матрицей входов/выходов 8X8 для систем конференции и фоновой музыки.

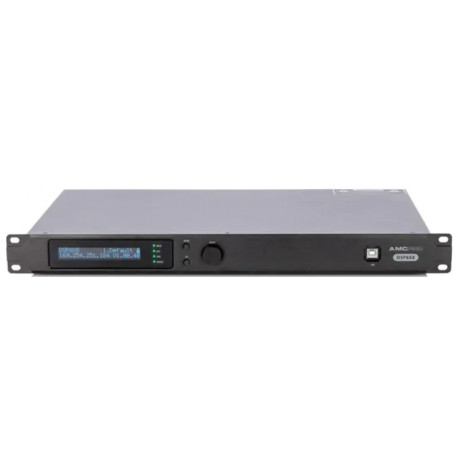

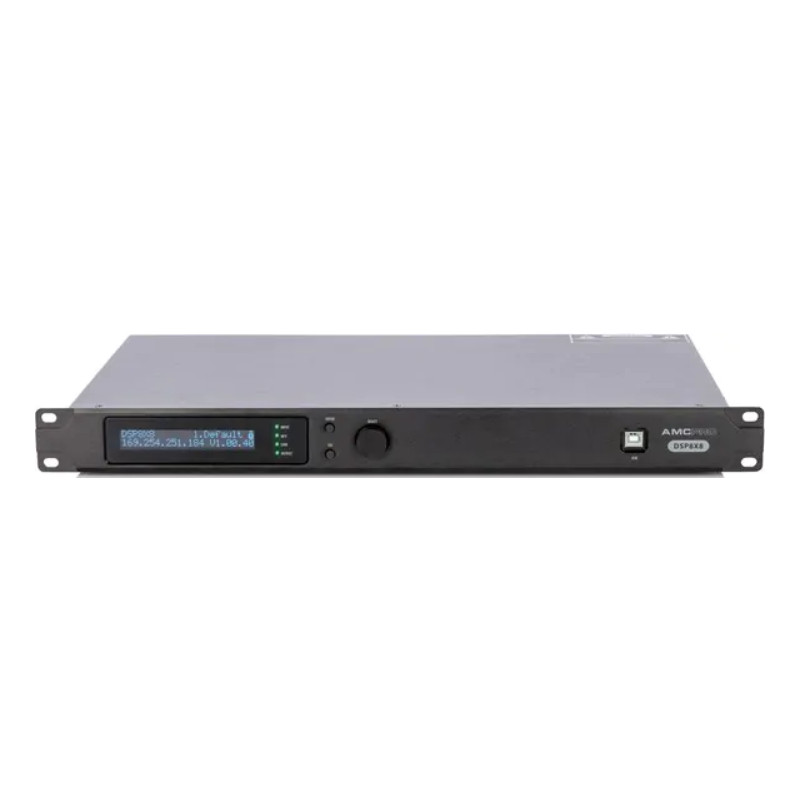

Устройство работает как с линейным, так и с микрофонным звуковыми сигналами, имеет индивидуальное питание +48В для каждого входа. Процессор может полностью автоматизировать аудиосистемы на основе приоритетов входа, также имеет возможность контролировать позиции PTZ видеокамер через RS485 или RS232. GPIO также доступен для управления основными параметрами DSP или указания состояния DSP. Устройство имеет широкие возможности управления как через программное обеспечение Windows, так и через RS232 или RS485, TCP/IP, поэтому его можно интегрировать с другими системами автоматизации здания или управления оборудованием. Управление определенными функциями также возможно с помощью кнопок и ЖК-экрана на самом устройстве.

Каждый аудиоканал имеет обычные функции усиления, шумоподавления, фильтры низких/высоких частот, эквалайзер, задержку, компрессор, лимитер. Он также имеет гораздо усовершенствованные фильтры AFC, AEC, AGC и FIR. Функция Auto Audio Mixer может автоматически контролировать громкость микса на основе установленных приоритетов, что делает устройство идеальным для аудиосистем конференции, которые используют несколько микрофонов одновременно.

Входные данные:
8 x сбалансированных подключений Феникс
Выходы
8 x сбалансированных подключенийФеникс
AD / DA конвертер
Частота дискретизации 24 бит / 48 кГц
АЧХ
20 Гц — 20 кГц
Фантомное питание
+48 В
THD
Линия: -90 дБ (при 17 дБу, 1 кГц) Микрофон: -90 дБ (при -6 дБу, 1 кГц, 20 дБ усиления чувствительности)
Размеры
483 x 265 x 44,5 мм

Структура потока сигнала DSP.
Все основные параметры системы, видимые в одном окне. Нажатие любого параметра открывает специальное окно для настройки.

DSP8X8 может использовать сбалансированные входы MIC/Line, обеспечивая фантомное питание, контроль усиления и инвертирование фазы.
Для целей тестирования системы тестовый сигнал (шум или волна) может быть сгенерирован внутрь и назначен любому входному каналу.

Функции предотвращения обратной связи, компенсации окружающего шума и автоматического подавления эха доступны для каждого канала.

Каждый канал имеет динамическую обработку: параметрический эквалайзер, кроссовер, входной гейт, компрессор, лимитер и задержку.

Конструктор фильтров FIR. Расширенная функция обработки сигнала без фазовых искажений.

TCP/IP, RS232, RS485 для удаленного управления устройством и интеграции с другими системами. GPIO также доступен для управления основными
параметрами DSP или указания состояния DSP

DSP8X8 можно использовать для управления перемещением поворотных видеокамер в конференц-зале через RS232 или RS485.
Функция использует входы микрофона в качестве триггеров для перемещения камеры в предварительно установленные положения.

При подключении с помощью USB-кабеля DSP8X8 можно использовать как USB-аудиокарту с 2 входами/2 выходами (драйверы не требуются).
Каналы USB доступны в окне микшера как обычные каналы устройства.

Высококачественный ЦАП ES9038 SABER и АЦП Burr-Brown™ с высоким разрешением, низким уровнем искажений и широким динамическим диапазоном ADC6140. Высокопроизводительные аналоговые устройства четвертого поколения SHARC Audio Processor. Частота дискретизации ЦАП 24 бит/48 кГц.

Технические характеристики AMC DSP8X8:
Питание: ~ 110-230 В / 50-60 Гц
Мощность: 44 Вт
Тип входа: Balanced
Фантомное питание: +48 В
Входной импеданс: 2 kΩ
Выходной импеданс: 100 Ω
Максимальный уровень: +20 dBu
Максимальная чувствительность: -24 dBu : 20 - 20000 Гц КНИ: 0,005%

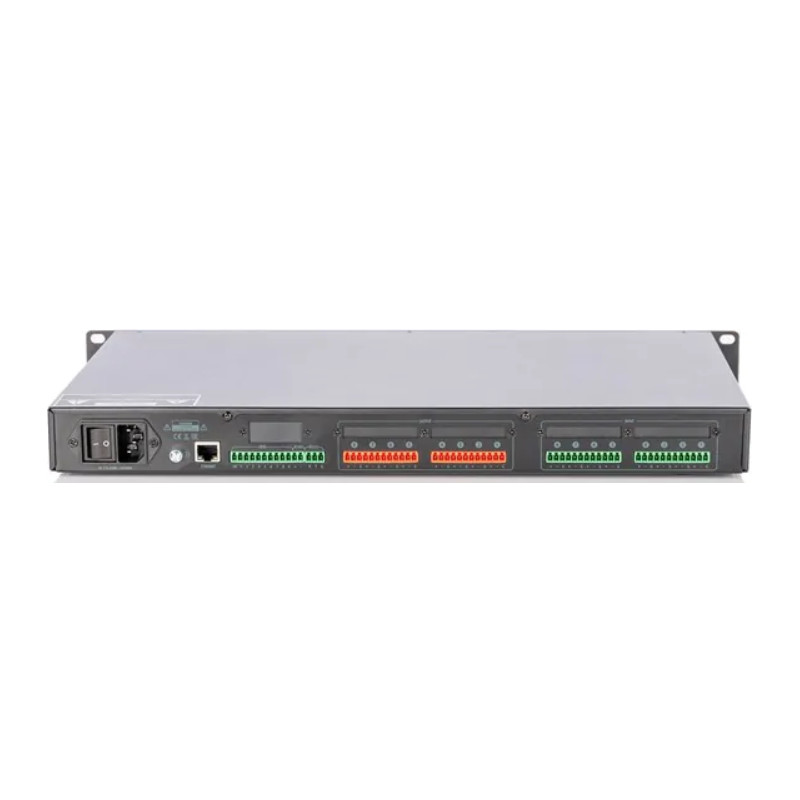

Входные и выходные разъемы: Phoenix connectors, RS 232 - D-SUB9, RS 485 - Phoenix, Ethernet - RJ 45
Частота дискретизации: 48 кГц
АЦП/ЦАП разрядность канал: 100 dBu
Динамический диапазон: 110 dBu
Габариты: 483 мм x 304 мм x 44 мм Вес: 4,6 кг
