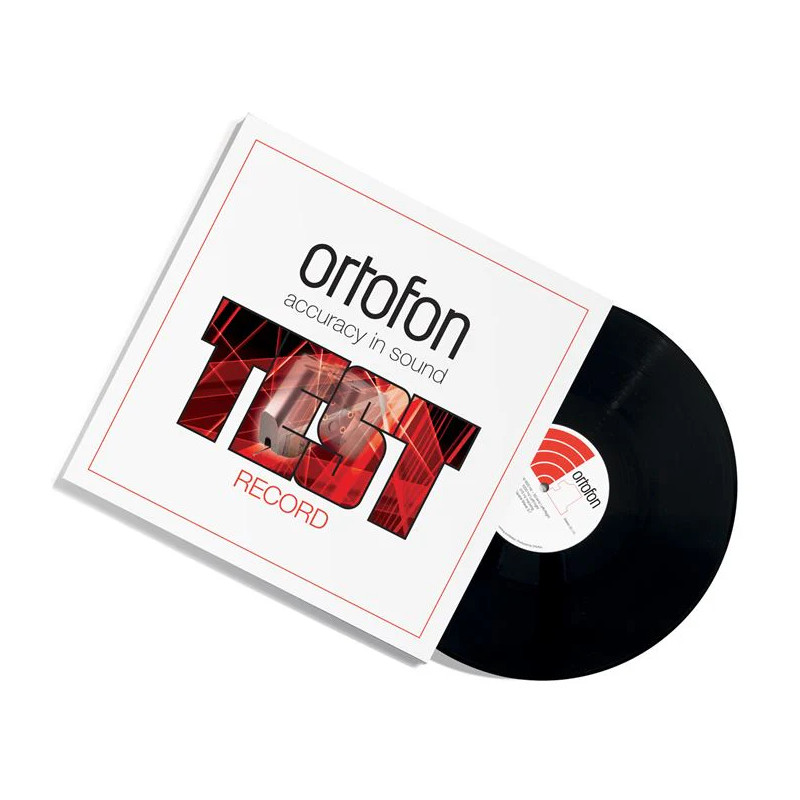

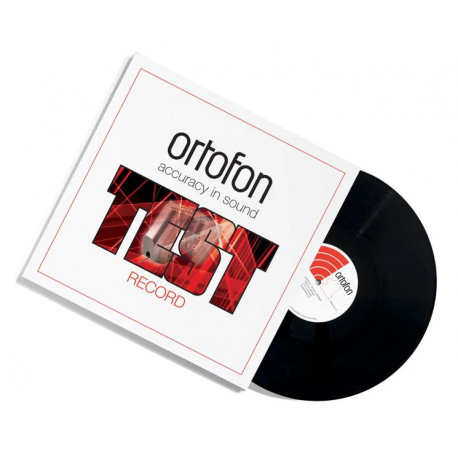

Ortofon Test Record

Ortofon Test Record - тестова платівка

Тестова пластинка Ortofon призначена для того, щоб ви могли перевірити вашу Hi-Fi систему в максимально природному звуковому оточенні в домашніх умовах.

Перед тестуванням картриджа перевірте функціональність системи HiFi. Ліву колонку слід підключити до лівого каналу підсилювача та навпаки; обидві колонки повинні працювати у фазі та бути оптимально розташовані в кімнаті.

Тестова платівка призначена для відтворення через систему із вбудованим еквалайзером RIAA. Регулятор гучності рекомендується встановити на помірному рівні сигналу.

Зверніться до інструкцій до програвача та тонарму для правильного встановлення та вирівнювання, відрегулюйте тонарм паралельно поверхні пластинки, встановіть силу вертикального відстеження та антискейтигу відповідно до рекомендованих технічних даних картриджа, а також відрегулюйте виліт стілусу.

Зміст платівки:
- Частотна розгортка лівого каналу 800 Гц – 50 кГц. Запис. 28 сек. Лінійний зріз* (800 – 20000 Гц ±1,5 дБ)
- Частотна розгортка правого каналу 800 Гц – 50 кГц. Запис. 28 сек. Лінійний зріз* (800 – 20000 Гц ±1,5 дБ)
- Частотна розгортка Лівий канал 800 Гц – 50 кГц. Лог. 28 сек. Лінійний зріз* (800 – 20000 Гц ±1,5 дБ)
- Частотна розгортка правого каналу 800 Гц – 50 кГц. Журнал. 28 сек. Лінійний зріз* (800 – 20000 Гц ±1,5 дБ)
- Опорний тон 1000 Гц 5 см/с середньоквадратичний лівий
- Опорний тон 1000 Гц 5 см/с середньоквадратичний правий
- Опорний тон 1000 Гц 5 см/с середньоквадратичний лівий
- Опорний тон 1000 Гц 5 см/с середньоквадратичний правий
- Здатність відстеження, бічний пік 50 мкм
- Здатність відстеження, бічний пік 60 мкм
- Здатність до відстеження, бічний пік 70 мкм
- Здатність до відстеження, бічний пік 80 мкм
- Здатність до відстеження, бічний пік 90 мкм
- Здатність до відстеження, бічний пік 100 мкм
- Форма прямокутної хвилі 2,7 мс, робочий цикл 3:7

Як це працює
1-4 Частотна розгортка - інструмент для перевірки АЧХ
Є кілька факторів, які можуть впливати на АЧХ, зокрема, ємність кабелю, завантаження картриджа, сила відстеження та зношування деталей. Тому може бути важко досягти ідеально рівної АЧХ. Іноді, йдучи на невеликі компроміси у завантаженні картриджа, можна досягти кращої загальної АЧХ. Враховуючи вищесказане, сигнал має бути чистим протягом усієї розгортки.

5-8 Опорний сигнал для тестування виходу каналу
За допомогою цього стандартного опорного сигналу можна перевірити правильність підключення лівого та правого каналів, баланс каналів та швидкість обертання програвача.

9 -14 Тест відстежувальної здатності, бічна модуляція 315 Гц
Ці треки містять сигнал 315 Гц, записаний при зростаючій амплітуді піку 50, 60, 70, 80, 90 та 100 мкм. Будь ласка, зверніться до значення відстежуючої здатності картриджа, зазначеного у технічному паспорті. Ваш картридж повинен бути здатним відстежувати фактичний рівень без звукових спотворень. Неможливість відстеження можна почути як відхилення від чистого тону або розбризкування та уривчастий тон. Щоб визначити, чи це стосується одного або обох каналів, можна використовувати регулятор балансу. При різній здатності відстеження у лівому та правому каналах, ймовірно, необхідно переналаштувати корекцію тонарма проти ковзання. Якщо обидва канали не відстежуються належним чином, слід збільшити силу відстеження по вертикалі доти, доки не вдасться досягти подальшого поліпшення відстеження.

15. Форма прямокутної хвилі 2,7 мс робочий цикл 3:7
При моніторингу виходу картриджа за допомогою осцилографа ви побачите прямокутні хвилі, розташовані точно один над одним, якщо з'єднання з картриджем правильно.
