NEUMANN MTX 191 A

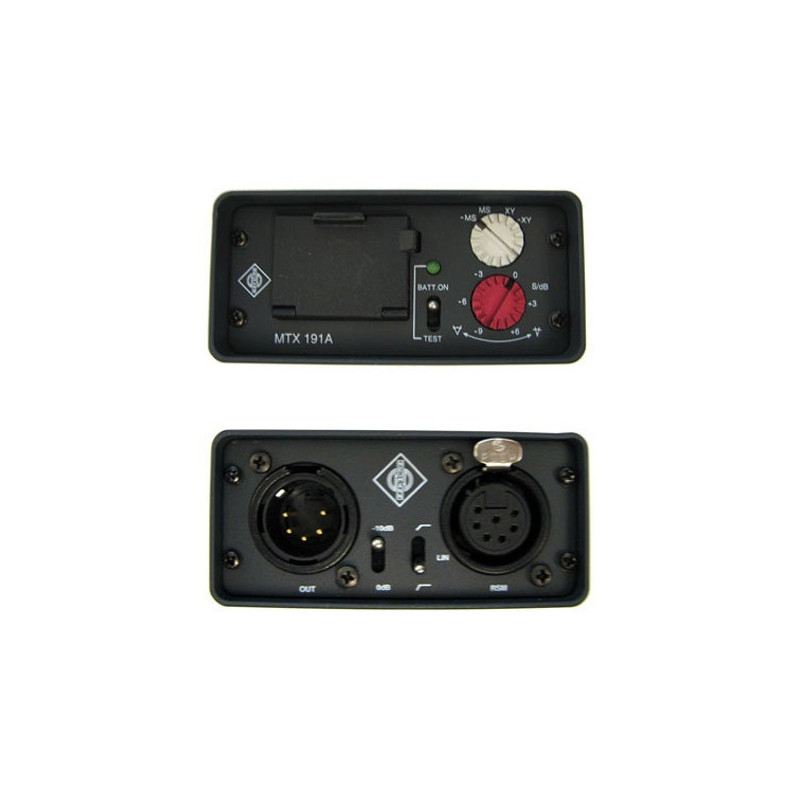

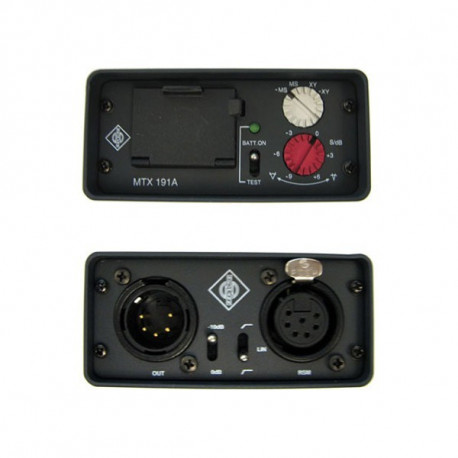

NEUMANN MTX 191 A — підсилювач MATRIX MTX 191, що використовується для обробки сигналів M-S від стерео мікрофона RSM 191 або від активних капсул KM 20 і KM 40. Обертовий перемикач регулює бічний рівень сигналу відносно середнього рівня сигналу. Регулювання коливається від -9 дБ до 6 дБ на крок 3 дБ. Таким чином, кут напрямку змінюється між 60 і 170 градусами. Незалежно від формату виводу (M-S або X-Y) вибрано.

Залежно від положення обертаючого перемикача, розташованого на передній панелі підсилювача, вихід сигналізується у форматі M-S або X-Y. Сигнал X-Y походить від сигналу M-S шляхом підведення підсумків методу (X і M с) або віднімання (Y- M - S). Обидва режими дозволяють електричну інверсію правого і лівого входів, якщо для зручності запису мікрофона в студії орієнтується верхня сторона вниз.

Для придушення низькочастотного шуму матричний підсилювач оснащений фільтром пропускної здатності ВЧ з частотним перемикачем 40 (лінія) / 80 / 200 Гц.

Для живлення підсилювача і мікрофона можна використовувати зовнішнє джерело фантомної потужності 48 В, наприклад блок живлення BS 48i-2, або «коронку» батареї 9 В, встановлену в спеціальному відсіку матричного підсилювача. Одна лужна батарея забезпечує 8 годин безперервної роботи.
Перемикання N 191 A з мікрофонами здійснюється за допомогою 7-контактних кабелів КТ 5 і КТ 6. Вимикач N 191 A з активними капсулами КМ 20 і КМ 40 здійснюється за допомогою кабелю змінного струму 30. Звуковий сигнал передається через XLR 5 M. Вихідний сигнал повністю відсутній у компонента постійного струму. Кабельні адаптери змінного струму пропонуються для перемикання з асиметричними приймачами сигналу.
