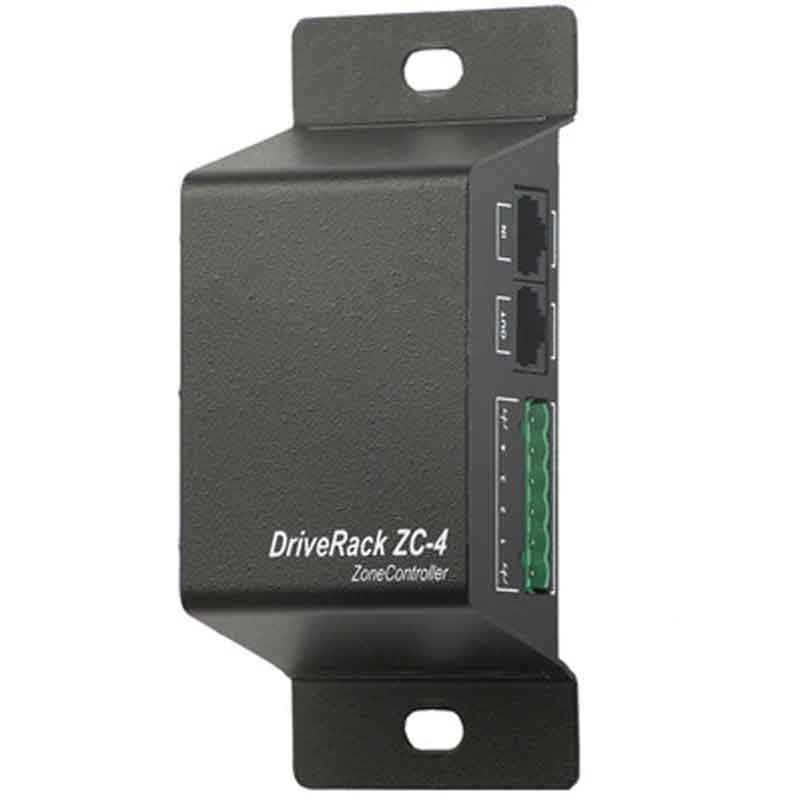

DBX ZC-4 (DBX DriveRack ZC-4, DBX ZC4 Wall-Mounted Zone Controller)

DBX ZC-4 (DBX DriveRack ZC-4, DBX ZC4 Wall-Mounted Zone Controller) – настінний контролер управління для перемикання джерел сигналу, зон оповіщення, сценаріїв. Призначений для спільної роботи з багатофункціональними контролерами марки dbx™, які поєднують кілька блоків, що відповідають за цифрову систему управління акустичними системами, придушення зворотного зв'язку, кросовер, лімітери, еквалайзери та інше. Всі вони підтримують віддалене керування своїми параметрами та оснащені окремими інтерфейсами. Серія настінних контролерів ZC пропонує користувачеві суттєво розширити функціонал своїх аудіосистем, забезпечуючи вибір зон та програм, керування гучністю та приглушенням її в екстрених ситуаціях та ін.

Повна сумісність із контролерами серії DriveRack, а саме: 220i/260/4800/4820, та серією ZonePRO – 640(M)/641(M), 1260(M)/1261(M), а також SC 32/64. Являє собою віддалений селектор програм. 4 однополюсні групи перемикаючих контактів (SPDT); замикання або розмикання з ланцюгами 5 В DC і GND призводить до перемикання заданого номера програми або аудіоджерела. Перемикачі Single-Pole-Double-Throw реалізовані на 6-піновому роз'ємі Euroblock Phoenix. Забезпечує автоматичне перемикання програм, джерел аудіосигналу та мовних повідомлень у зонах або групах зон. Підключення кабелем типу «кручена пара» категорії 5/5е, обжатим стандартним роз'ємом RJ45. На тильній стороні розміщено 2 гнізда RJ45 для зручного під'єднання кабелів від процесора та інших настінних контролерів. 2 схеми підключення.

Можливість послідовного підключення до 6 пристроїв за сумарної довжини кабелю 90 м або до 3 пристроїв – за максимальної загальної довжини до 180 метрів. Для розподілених систем з великими кабельними ділянками доступна паралельна схема підключення з використанням додаткового контролера ZC-BOB, який дозволяє підключити до себе до 6 окремих лінків від пристроїв ZC завдовжки по 305 метрів кожен; при цьому сам ZC-BOB розміщується біля звукового процесора. Встановлення ідентифікаційного номера зони, що підлягає дистанційному керуванню, здійснюється через звичайні перемикачі DIP, які працюють НЕ за бінарним принципом. ID-номер має бути унікальним. Однією зоною можуть керувати кілька контролерів; така ж логіка діє і у зворотний бік – один контролер на кілька зон. До 12 зон керування (по 6 на кожен порт інтерфейсу цифрового процесора). Простий монтаж настінним способом зменшує час повного циклу готовності системи до роботи. Елементарний у монтажі.
