RME HDSPE AIO PRO

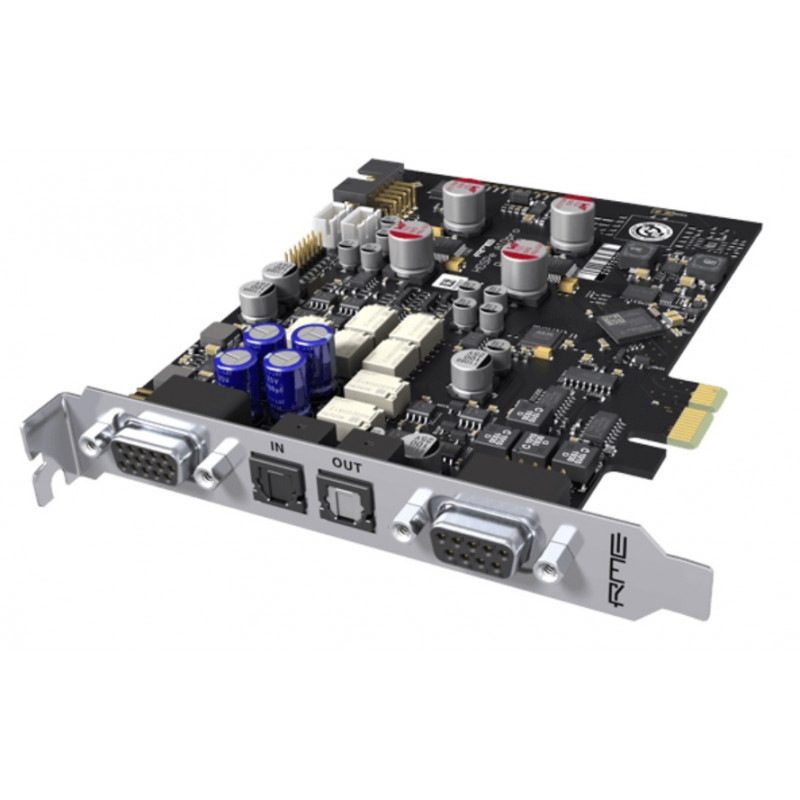

RME HDSPE AIO PRO - внутренний звуковой интерфейс с разъёмом PCI Express

RME HDSPE AIO PRO - внутренний звуковой интерфейс с разъёмом PCI Express, основанный на АЦП AK5572 и ЦАП AK4490, как и в их топовом студийном конвертере ADI-2 Pro. 24 Bit / 192 kHz, 34- каналов, ADAT. Параметры линейных входов: 120 дБА сигнал/шум, Кг+шум 0,0003 %. Линейные выходы: 119 дБА сигнал/шум, Кг+шум 0,0006 %. Выход на наушники обладает большой мощностью, 730 мВт при 0.1% на нагрузке 32 Ом.. использована более новая схема SteadyClock FS для подавления джиттера.

Основные особенности RME HDSPE AIO PRO:
- Симметричный * стерео аналоговый вход и выход, 24 бит / 192 кГц
- Все аналоговые входы / выходы с частотой 192 кГц, постоянное количество доступных каналов
- 1 цифровой вход / выход ADAT, поддерживающий 192 кГц через S / MUX4
- 1 цифровой вход / выход SPDIF, 192 кГц
- 1 цифровой вход / выход AES / EBU, 192 кГц
- 1 выход на наушники высокой мощности, отдельный DA-преобразователь и устройство воспроизведения
- 1 MIDI вход / выход с 16 каналами высокоскоростного MIDI через переходной кабель
- DIGICheck, уникальный инструмент RME для измерения и анализа
- TotalMix FX: 760-канальный микшер с внутренним разрешением 42 бита
- Собственный PCI Express – мост PCI-PCI Express не используется
- Выходы с реле отключения звука
- +24 dBu уровни ввода / вывода

Многофункциональная карта на шине PCI Express оснащена в общей сложности 30 каналами (14 входных, 16 выходных) с поддержкой частоты дискретизации 24 бит / 192 кГц. Кроме аналоговых стереовходов и выходов имеет выход для наушников, разъемы ADAT, SPDIF и AES/EBU I/O, а также MIDI I/O. Архитектура карты предполагает гибкую маршрутизацию сигнала.

HDSPe AIO Pro собирается на основе процессоров AK5572 и AK4490. Интерфейс можно гибко интегрировать в аудиосистемы. HDSPe AIO Pro оборудован специальным аттенюатором в выходной секции для оптимизации отношения сигнал/шум и снижения выходного импеданса.

HDSPe AIO Pro оснащен новейшей технологией подавления джиттера SteadyClock FS. Другая изюминка устройства — крайне малый уровень шумов при мониторинге в наушниках.

Версия Pro предоставляет профессиональным пользователям в области студийной записи и вещания такое же большое количество каналов, а также разнообразие аналоговых / цифровых входов и выходов, как у HDSPe AIO. Что касается технических характеристик, RME полностью переработала HDSPe AIO Pro, определив текущее состояние карт PCI Express.

Все входы и выходы работают одновременно, даже SPDIF (фоно) и AES / EBU (XLR). Конечно, TotalMix, непревзойденный микшер с гибкой маршрутизацией, и SteadyClock FS, сенсационная технология синхронизации RME с максимальным подавлением джиттера внешних синхронизирующих сигналов, также присутствуют на борту. HDSPe AIO Pro также поддерживает дополнительную TCO для синхронизации с тайм-кодом (LTC / видео).

Новый интерфейс HDSPe AIO Pro основан на эталонных процессорах AK5572 и AK4490, созданных на основе высокопроизводительного преобразователя ADI-2 PRO. Диапазон аналогового входа также использует схему ADI-2 PRO (+24 / +19 / +13 / +4 dBu). Кроме того, RME улучшил выходы дополнительными опорными уровнями (симметричный: +24 / +19 / +13 / +4 dBu; небалансный: +19 / +13 / +4 / -2 dBu), что позволяет еще более гибко интегрировать его в аудиосистемы. HDSPe AIO Pro имеет специальный аттенюатор в выходной части, что приводит к увеличению отношения сигнал / шум и снижению выходного сопротивления при низких опорных уровнях.

Еще одной изюминкой HDSPe AIO Pro является недавно разработанный, мощный и чрезвычайно прозрачный выход для наушников. Благодаря реле отключения звука, включающему переключаемые уровни выходного сигнала, отсутствует нежелательный треск на выходе для наушников и аналоговых выходах XLR и RCA при включении компьютера.

* HDSPe AIO Pro поставляется в базовой версии с аналоговыми переходными кабелями RCA / phono (наушники: разъем TRS). Следовательно, все аналоговые входы / выходы несимметричны. В качестве опции доступен аналоговый переходной кабель XLR (наушники: фиксирующее гнездо Neutrik TRS), переводящий аналоговый режим в балансный.

Технические характеристики RME HDSPE AIO PRO:
Тип: аудиоинтерфейс;

Аналоговые входы: 2 x RCA, небалансные:
- Входное сопротивление: 18 кОм;
- Входная чувствительность +24 дБ, +19 дБ, +13 дБ, +4 дБ при 0 дБ полной шкалы;
- Соотношение сигнал / шум при +19/24 дБн: 117 дБ RMS невзвешенное, 120 дБА;
- Соотношение сигнал / шум при +13 dBu: 116 дБ RMS невзвешенное, 118 дБА;
- Соотношение сигнал / шум при +4 дБн: 112 дБ RMS невзвешенное, 114 дБА;
- Частотная характеристика при 44,1 кГц, -0,1 дБ: 7 Гц - 20,5 кГц;
- Частотная характеристика при 96 кГц, -0,5 дБ: 3 Гц - 45,5 кГц;
- Частотная характеристика при 192 кГц, -1 дБ: 2 Гц - 92 кГц;
- Коэффициент нелинейных искажений при -1 dBFS: -114 дБ, 0,0002%;
- Коэффициент нелинейных искажений + N при -1 dBFS: -110 дБ, 0,0003%;
- Разделение каналов: > 110 дБ;

Аналоговые входы: 2 x XLR, серво-балансные (дополнительный кабель D-Sub):
- Входное сопротивление: 36 кОм, 18 кОм (несимметричное);
- Входная чувствительность +24 дБ, +19 дБ, +13 дБ, +4 дБ при 0 дБ полной шкалы;
- Соотношение сигнал / шум при +19/24 дБн: 117 дБ RMS невзвешенное, 120 дБА;
- Соотношение сигнал / шум при +13 дБн: 116 дБ RMS невзвешенное, 118 дБА;
- Соотношение сигнал / шум при +4 дБн: 116 дБ RMS невзвешенное, 118 дБА;
- Частотная характеристика при 44,1 кГц, -0,1 дБ: 7 Гц - 20,5 кГц;
- Частотная характеристика при 96 кГц, -0,5 дБ: 3 Гц - 45,5 кГц;
- Частотная характеристика при 192 кГц, -1 дБ: 2 Гц - 92 кГц;
- Коэффициент нелинейных искажений при -1 дБFS: -114 дБ, 0,0002%;
- Коэффициент нелинейных искажений + N при -1 дБFS: -110 дБ, 0,0003%;
- Разделение каналов: > 110 дБ;

Аналоговые выходы: 2 x RCA, небалансные:
- Выходное сопротивление +19 / +13 дБ: 75 Ом, +4 / -2 дБу: 80 Ом;
- Выходная уровень +19, +13 дБ, +4 дБ, -2 дБ при 0 дБ полной шкалы;
- Соотношение сигнал / шум при +19 дБн: 117 дБ RMS невзвешенное, 119 дБА;
- Соотношение сигнал / шум при +13 dBu: 116 дБ RMS невзвешенное, 118 дБА;
- Соотношение сигнал / шум при +4 dBu: 114 дБ RMS невзвешенное, 116 дБА;
- Соотношение сигнал / шум при -2 дБн: 110 дБ RMS невзвешенное, 112 дБА;
- Частотная характеристика при 44,1 кГц, -0,1 дБ: 10 Гц - 20,2 кГц;
- Частотная характеристика при 96 кГц, -0,5 дБ: 4 Гц - 44,6 кГц;
- Частотная характеристика при 192 кГц, -1 дБ: 3 Гц - 83 кГц;
- Коэффициент нелинейных искажений при 0 дБFS: <-107 дБ, 0,0005%;
- Коэффициент нелинейных искажений + N при 0 дБFS: -105 дБ, 0,0006%;
- Разделение каналов: > 110 дБ;

Аналоговые выходы: 2 x XLR (дополнительный кабель D-Sub):
- Выходное сопротивление + 24 / + 19 дБн: 150 Ом, + 13 / + 4 дБн: 160 Ом;
- Выходной уровень +24 дБ, +19 дБ, +13 дБ, +4 дБ при 0 дБ полной шкалы;
- Соотношение сигнал / шум при +24 dBu: 117 дБ RMS невзвешенное, 120 дБА;
- Соотношение сигнал / шум при +19 дБн: 117 дБ RMS невзвешенное, 119 дБА;
- Соотношение сигнал / шум при +13 dBu: 116 дБ RMS невзвешенное, 118 дБА;
- Соотношение сигнал / шум при +4 dBu: 114 дБ RMS невзвешенное, 116 дБА;
- Частотная характеристика при 44,1 кГц, -0,1 дБ: 10 Гц - 20,2 кГц;
- Частотная характеристика при 96 кГц, -0,5 дБ: 4 Гц - 44,6 кГц;
- Частотная характеристика при 192 кГц, -1 дБ: 3 Гц - 83 кГц;
- Коэффициент нелинейных искажений при 0 дБFS: <-107 дБ, 0,0005%;
- Коэффициент нелинейных искажений + N при 0 дБFS: -105 дБ, 0,0006%;
- Разделение каналов: > 110 дБ;

Наушники:
- Аналоговые выходы: 1 x 1/4” (6,3 мм), TRS, несимметричный, стерео;
- Выходное сопротивление: 0,1 Ом;
- Выходной уровень при 0 дБ FS, Hi-Power, 150 Ом или выше: +19 дБн (6,9 В);
- Выходной уровень при 0 дБ FS, Lo-Power, 16 Ом или выше: +7 дБн (1,73 В);
- Соотношение сигнал / шум при +19 дБн (Hi-Power): 117 дБ RMS невзвешенное, 119 дБА;
- Соотношение сигнал / шум при +7 дБн (Lo-Power): 113 дБ RMS невзвешенное, 115 дБА;
- Частотная характеристика при 44,1 кГц, -0,1 дБ: 10 Гц - 20,2 кГц;
- Частотная характеристика при 96 кГц, -0,5 дБ: 4 Гц - 44,6 кГц;
- Частотная характеристика при 192 кГц, -1 дБ: 3 Гц - 83 кГц;
- Коэффициент нелинейных искажений при 0 дБFS: <-107 дБ, 0,0005%;
- Коэффициент нелинейных искажений + N при + 15 дБ, 32 Ом, 590 мВт: -97 дБ, 0,0016%;
- Разделение каналов: > 110 дБ;
- Максимальная мощность при 0,1% THD 32 Ом: 730 мВт на канал;

Цифровой вход AES / EBU: 1 x XLR:
- Высокочувствительный входной каскад (<0,3 Vss);
- Совместимость с SPDIF (IEC 60958);
- Диапазон блокировки: 28 кГц - 200 кГц;

Цифровой вход SPDIF: 1 x RCA:
- Высокочувствительный входной каскад (<0,3 Vss);
- Совместимость с AES / EBU (AES3-1992);
- Диапазон блокировки: 28 кГц - 200 кГц;

Цифровой вход ADAT Optical: 1 x TOSLINK:
- Стандарт: 8 каналов 48 кГц / 24 бит;
- Двойная скорость (S / MUX): 4 канала 96 кГц / 24 бит;
- Четвеная  скорость ​​(S / MUX4): 2 канала 192 кГц / 24 бит ;
- Диапазон захвата: 31,5 кГц - 50 кГц;

Цифровой выход AES / EBU: 1 x XLR:
- Выходной уровень 4,0 Vss;
- Частота дискретизации: 28 кГц - 200 кГц;

Цифровой выход SPDIF: 1 x RCA:
- Уровень выходного сигнала: Professional 2.3 Vpp, Consumer 1.0 Vpp;
- Частота дискретизации: 28 кГц - 200 кГц;

Цифровой выход ADAT: 1 x TOSLINK:
- Стандарт: 8 каналов 48 кГц / 24 бит;
- Двойная скорость (S / MUX): 4 канала 96 кГц / 24 бит;
- Четверная скорость ​​(S / MUX4): 2 канала 192 кГц / 24 бит;
- Clock: внутренний, вход ADAT, вход SPDIF, вход синхронизации, Word Clock / вход LTC (приобретается отдельно);
- Подавление джиттера внешних клоков: > 50 дБ (2,4 кГц);
- Поддерживаемые частоты дискретизации: от 28 кГц до 200 кГц;
- MIDI: MIDI In / Out;
- Вес: 0,7 кг.
