NEUMANN D-01 mono set

NEUMANN D-01 mono set - цифровая микрофонная система Solution-D компании Neumann – успешное воплощение идеи «переноса» традиционно высоких параметров аналоговых студийных микрофонов в цифровую область. Реализация цифрового микрофона закрыла последнее «белое пятно» в цифровом тракте передачи звукового сигнала. Благодаря применению нового, революционного процесса аналого-цифрового преобразования, специально разработанному методу синхронизации, наличию дистанционного управления микрофонными параметрами и функциями микширования, Solution-D отвечает самым взыскательным требованиям профессионалов звуковой индустрии.

Цифровая микрофонная система Solution-D состоит из трех компонентов: цифрового микрофона D-01, цифрового микрофонного интерфейса DMI-2 и программного обеспечения RCS, активизирующего систему и обеспечивающего дистанционное управление параметрами.

Любой инженер звукозаписи, достаточно хорошо знакомый с цифровой технологией, может немедленно начать работу с Solution-D без предварительного обучения. Акустические принципы и техника звукозаписи идентичны аналоговым микрофонам. Однако специфические функции цифровых микрофонов открывают новые уникальные возможности.

Цифровой микрофон

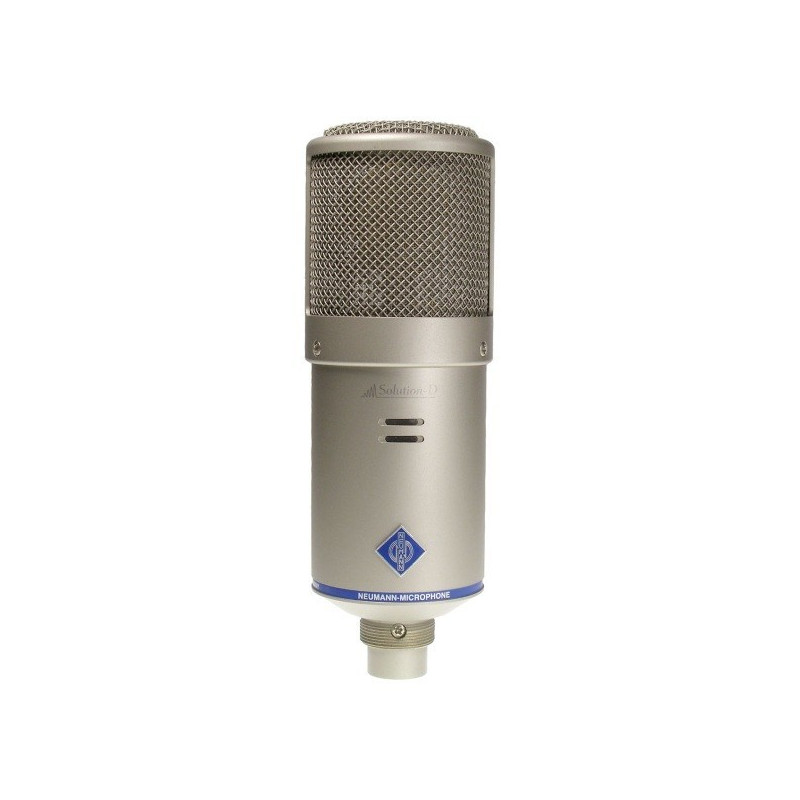

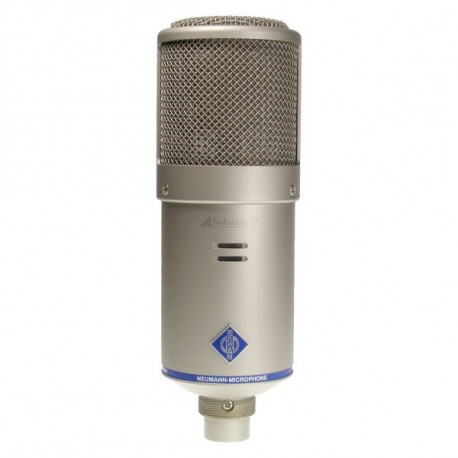

На первый взгляд, микрофон D-01 не отличается от своих аналоговых «собратьев». Между тем, непосредственно после капсюля в тракте расположен аналого-цифровой преобразователь, разработанный компанией Neumann специально для работы с уровнями сигнала, характерными для микрофонных капсюлей. Аналоговый сигнал, вырабатываемый микрофонным капсюлем, преобразуется в 28-разрядный цифровой сигнал с динамическим диапазоном более 130 дБ (A-взвешенный).

Затем цифровой сигнал обрабатывается с помощью программируемой матрицы логических элементов FPGA (Field Programmable Gate Array), встроенной прямо в микрофон. Это означает, что такие функции, как изменение направленности, аттенюация, фильтр НЧ, предварительное усиление и различные функции переключения реализованы в цифровой форме и доступны для дистанционного контроля. В результате отпадает необходимость применения таких устройств, как аналоговые предусилители и АЦП.

Микрофон оборудован 3-контактным разъемом XLR, через которыйподается фантомное питание для капсюля, а также поток данных (звуковой сигнал, сигналы управления и синхронизации). Выходной сигнал микрофона соответствует формату AES 42-2001.

Цифровой микрофонный интерфейс DMI-2
Микрофоны Solution-D подключаются напрямую к любому оборудованию, поддерживающему новый стандарт AES 42-2001. В иной ситуации требуется цифровой микрофонный интерфейс Neumann DMI-2. Это отдельное, 2-канальное устройство преобразует данные формата AES 42-2001, приходящие с микрофона, в цифровой звуковой сигнал стандарта AES/EBU.

Система управляется с помощью настольного/портативного компьютера с соответствующим программным обеспечением, подключенного к интерфейсу DMI-2 через порт USB. При работе с большим количеством микрофонов возможно каскадная коммутация нескольких DMI-2 с индивидуальной адресацией каждого интерфейса.

Кроме входа и выхода Word Clock, в устройстве имеется встроенный генератор сигнала Word Clock, который, в будущем, будет поддерживать частоты дискретизации до 192 кГц. Если на входе нет сигнала Word Clock, в целях синхронизации двух микрофонных каналов автоматически активизируется внутренний генератор, сигнал с которого подается на гнездо выхода Word Clock. Внешние команды – например, на включения сигнального табло "On Air" – управляются через пользовательский 9-контактный порт.

Синхронизация
Цифровые звуковые сигналы, передаваемые между микрофоном и цифровой микшерной консолью, требуют синхронизации. Следовательно, необходимо было создать метод синхронизации, надежный и, что наиболее важно, не зависящий от длины коммутационных микрофонных кабелей. Чтобы добиться этого, компания

Neumann разработала специальный процесс, который стал важной частью нового стандарта передачи цифрового звукового сигнала AES 42-2001.

В микрофонной системе Solution-D задающий генератор выполняет частотно-фазовое сравнение (frequencyphase comparison) на стороне приемника микрофонного сигнала. В результате стало возможным применить меньший уровень сигнала обратной связи, используемый для управления VCXO (управляемый напряжением кварцевый генератор), расположенного внутри микрофона. Это похоже на замкнутый контур обратной связи, применяемый в ФАПЧ.

После эквализации и аналого-цифрового преобразования управляющего сигнала он становится неотъемлемым компонентом потока данных, поступающих в микрофон. Данный метод является очень надежным и приводит лишь к незначительным колебаниям тактовой частоты.

Программное обеспечение для дистанционного управления RCS
Параметры цифрового микрофона регулируются с помощью программы Remote Control Software, которая в идеале является частью системы записи, но может быть установлена и на отдельный настольный / портативный компьютер. На экране компьютера представлено все необходимое для регулировки параметров. В процессе работы инженеру звукозаписи доступен контроль над состоянием и параметрами всех входящих в систему микрофонов, настройки при необходимости изменяются быстро и удобно.

Отображаемые на мониторе параметры включают характеристику направленности, параметры фильтра НЧ, аттенюатора и предварительного усилителя. Также имеются различные индикаторы состояния микрофонов, выполняемых команд, функций заглушения (Mute) и переключения фазы. На экране отображается уровни сигналов, данные, передаваемые с микрофона – такие, как название производителя, тип и серийный номер микрофона.

Кроме того, имеется возможность внесения текстовых заметок, например, названий источников звука и описаний расположения микрофонов. Безусловно, все пара- метры сессии звукозаписи сохраняются и вызываются из памяти компьютера.

Комплект поставки отдельного микрофона:
- D-01, микрофон
- DMI-2, цифровой микрофонный интерфейс
- EA 2, эластичный подвес

Технические характеристики NEUMANN D-01:
Тип: конденсаторный
Диапазон частот: 20 Гц до 20000 Гц
Импеданс: 75 Ом
Микрофон с капсюлем К 07: сдвоенная мембрана диаметром 30 мм
Аналого-цифровой преобразователь сразу после капсюля
Внутренняя разрядность 28 бит
Частоты дискретизации до 96 кГц
Выходной сигнал формата AES 42-2001
Интерфейс для конвертации сигнала в формат AES/EBU
Возможность каскадной коммутации нескольких интерфейсов
Дистанционное управление всеми параметрами микрофона или микрофонной системы через компьютер с портом USB
Акустический принцип- преобразователь градиента давления
Чувствительность на 1 кГц при 0 дБ, звуковое давление = 1 Па, соотв. 94 дБ SPL - 43 dBFS
Эквивалентный уровень звукового давления по CCIR 468-3 - 18 дБ
Эквивалентный уровень звукового давления по DIN/IEC 651 - 7 дБ-A
Отношение сигнал/шум по CCIR 468-3 - 76 дБ
Отношение сигнал/шум по DIN/IEC 651 - 87 дБ
Динамический диапазон
вся система с капсюлем - 130 дБ
закороченный вход АЦП - 140 дБ
Частоты дискретизации - 44,1/48/88,2/96 кГц
Дистанционно управляемые функции
направленность: 15 вариантов, круг… кардиоида… 8-образная
обрезной фильтр НЧ: НЕТ/40 Гц/80 Гц /160 Гц
аттенюатор: 0 дБ, - 6 дБ, -12 дБ, - 18 дБ
регулировка цифрового сигнала: 0...63 дБ шагами по 1 дБ, бесшумный
лимитер
заглушение (Mute)
переключение фазы
частота дискретизации
режим синхронизации синхронизация - AES 42 Mode 1 и 2 Выход - разъем XLR 3 M, формат данных AES 42-2001
Габаритные размеры/Вес:18,5 * 6,35 см / 0,7 кг
