SPL PQ RECORDING EDITION

SPL PQ RECORDING EDITION - эквалайзер

SPL PQ RECORDING EDITION - эквалайзер, входной импеданс (сбалансированный): 10 кОм. (Welwyn прецизионных резисторов; бестрансформаторным).Выходное сопротивление (сбалансированный): 600 Ом. (CMR триммеры, бестрансформаторным).Перегрузка сопротивление: +34 дБ.Нелинейные искажения:@ -30 дБ: 0,2%.@ -20 ДБ: 0,05%.@ 0 дБ: 0,01%.@ +10 ДБ: 0.002%.@ +30 ДБ: 0,0005%.Отношение сигнал / шум:-номинальная: -108 дБ.CCIR 468-3: -97 дБ.Полосы пропускания: 8 Гц-200 кГц.Обработано частотный диапазон: 10 Гц-28 кГц.Фаза: +5.5 ° @ 10 Гц:0 ° при 1 кГц.-1,23 ° при 10 кГц.-8,8 ° при 100 кГц.-11,25 ° при 200 кГц.Ослабление синфазного сигнала: > 70 дБ при 100 Гц, 1 кГц, 10 кГц.Размеры: 19" стойку шасси (4U).Вес: 18,25 кг. Технические характеристики внешнего источника питания: Входное напряжение: 110-120V/60Hz или 220-240V/50Hz. Выходное напряжение: + / - 60 В переменного тока.Шум: > -100 дБ.Размеры: ширина: 15 см.Глубина: 24,5 см.Высота: 7 см. Вес: 4,2 кг.

Обычно дискуссии о качествах имеющихся в нашем распоряжении звуковых технологий ограничиваются противопоставлением "аналог-цифра". Из-за этого прогресс, достигнутый за последнее время в области аналогового звука, постоянно игнорируются.

Известная немецкая компания SPL не хочет с этим мириться и активно развивает направление, условно называемое "аналог с цифровым управлением". Эквалайзер PQ 2050 - первая модель в новой серии High-Gain - предназначен специально для мастеринга и отвечает гораздо более высоким, чем обычно, требованиям к функциональным возможностям и качеству звучания. В этом приборе - аналоговый звуковой тракт, в схеме которого применяются современные решения и компоненты, и цифровое управление с соответствующим пользовательским интерфейсом.

Функционально это полностью параметрический двухканальный пятиполосный эквалайзер c октавным перекрыванием полос. Полосы обозначены как LF (10…214 Гц), LMF (35…680 Гц), MF (340 Гц…6,6 кГц), HMF (780 Гц…15 кГц) и HF (1,6…31,5 кГц). Диапазон уровня усиления/подавления изменяется от ±0,1 до ±11,5 дБ, причем при работе в диапазоне от 0 до ±2,5 дБ предлагается более детальное разрешение.

Очень важная особенность PQ 2050, не встречающаяся в сопоставимых по схемотехнике эквалайзерах, -наличие сразу двух фундаментальных рабочих режимов: постоянной и пропорциональной добротности (Constant Q и Proportional Q). Попутно следует отметить, что каждый фильтр реализован в виде отдельной монтажной платы, и каждая полоса может быть включена независимо от других. Платы не суммированы, так что сигнал проходит только через активизированные фильтры.

В режиме Proportional Q добротность регулируется от 0,01 до 2,7, а в режиме Constant Q - от 0,9 до 20. Согласитесь, необычно широкий диапазон регулировки - как раз для мастеринга.

Аналоговый тракт PQ 2050 построен на схемах SUPRA-OpAmp, выполняющих функции операционных усилителей, но собранных из дискретных элементов. Их особенность - работа в классе А и использование рабочего напряжения 120 В. Именно этот фактор обеспечивает соотношение "сигнал/шум" 112 дБ при запасе по перегрузке приблизительно +34 дБ. Несложно вычислить, что динамический диапазон устройства приближается к 150 дБ. В практическом смысле это означает, что даже при экстремальных значениях параметров фильтры не перегружаются, можно работать с сигналом высокого уровня и не заботиться об изменении коэффициента усиления.

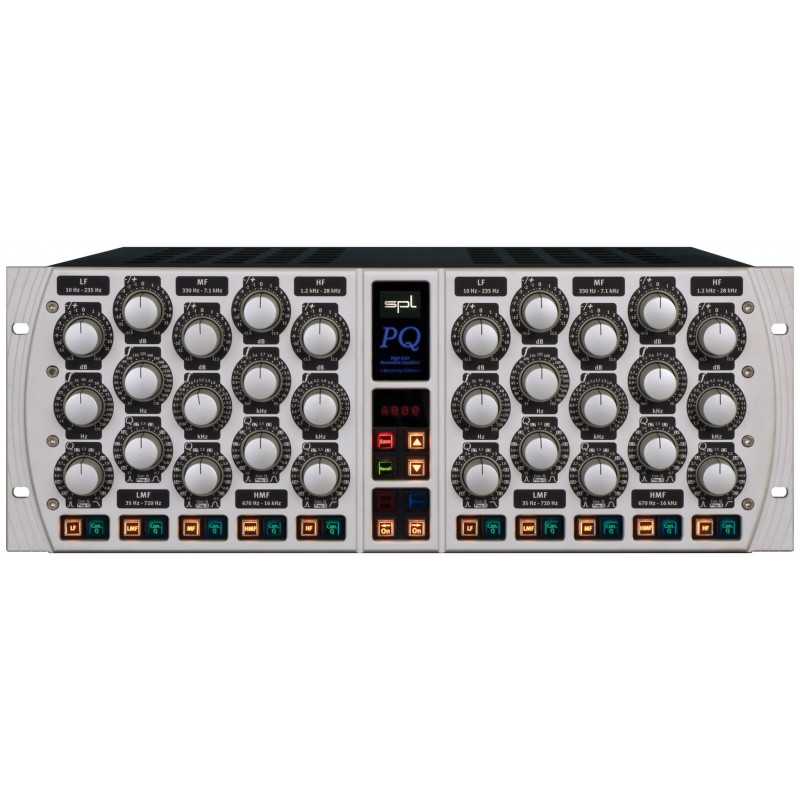

Что касается пользовательского интерфейса PQ 2050, он удобен не только тем, что расположенные на лицевой панели аналоговые потенциометры моторизованы, но и тем, что их положения могут фиксироваться в пресетной памяти устройства. Применение цифрового управления (именно управления, а не регулировки) позволяет через дисплей, расположенный в центре лицевой панели, визуально контролировать текущие системные параметры, а также объединять регуляторы как двух каналов одного PQ 2050 (в том числе только по выбранным частотным полосам), так и нескольких приборов - в целях многоканальной обработки. В последнем случае производитель рекомендует использовать дистанционный пульт, по внешнему виду идентичный лицевой панели PQ 2050, и позволяющий работать одновременно с четырьмя устройствами.
PQ поставляется с внешним линейный источник питания с участием тороидальный трансформатор для оптимального качества звука и резко сократить нарушения индуктивной / помеха.

Технические характеристики SPL PQ RECORDING EDITION:
Тип: эквалайзер
Входной импеданс (сбалансированный): 10 кОм. (Welwyn прецизионных резисторов; бестрансформаторным).
Выходное сопротивление (сбалансированный): 600 Ом. (CMR триммеры, бестрансформаторным).
Перегрузка сопротивление: +34 дБ.
Нелинейные искажения: @ -30 дБ: 0,2%. @ -20 ДБ: 0,05%. @ 0 дБ: 0,01%. @ +10 ДБ: 0.002%. @ +30 ДБ: 0,0005%.
Отношение сигнал / шум:-номинальная: -108 дБ.
CCIR 468-3: -97 дБ.
Полосы пропускания: 8 Гц-200 кГц.
Обработано частотный диапазон: 10 Гц-28 кГц.
Фаза: +5.5 ° @ 10 Гц:
0 ° при 1 кГц.
-1,23 ° при 10 кГц.
-8,8 ° при 100 кГц.
-11,25 ° при 200 кГц.
Ослабление синфазного сигнала: > 70 дБ при 100 Гц, 1 кГц, 10 кГц.
Размеры: 19" стойку шасси (4U).
Вес: 18,25 кг.

Технические характеристики внешнего источника питания:
Входное напряжение: 110-120V/60Hz или 220-240V/50Hz.
Выходное напряжение: + / - 60 В переменного тока.Шум: > -100 дБ.
Размеры: ширина: 15 см.
Глубина: 24,5 см.
Высота: 7 см.
Вес: 4,2 кг.
